Wenzhou Shangming Electric Co., Ltd. ही प्रीमियम इलेक्ट्रिकल उपकरणांची एक आघाडीची उत्पादक आणि पुरवठादार आहे.

शांगमिंगवितरण बॉक्स संलग्नकांचा एक विश्वासार्ह निर्माता आणि पुरवठादार आहे. आमच्या व्यापक अनुभवासह, आम्ही विविध सामग्री आणि वैशिष्ट्यांमध्ये उत्पादने ऑफर करतो आणि तुमच्या विशिष्ट गरजांनुसार सानुकूलित उपाय देखील देऊ शकतो.

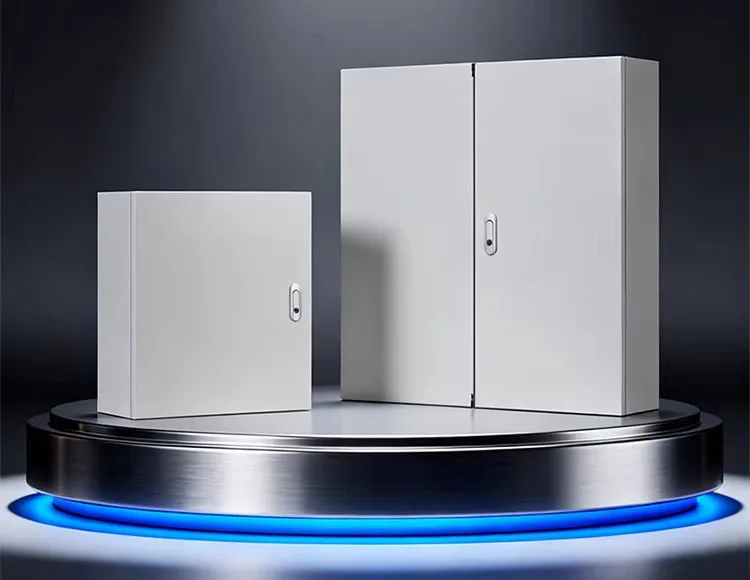

प्रमुख वैशिष्ट्ये

1. शारीरिक संरक्षण: कर्मचारी आणि जिवंत घटकांमधील अपघाती संपर्क प्रतिबंधित करताना, धूळ, पाणी आणि परदेशी वस्तूंच्या प्रवेशापासून संरक्षण प्रदान करते.

2. सुरक्षितता अलगाव: ऑपरेटिंग वातावरणापासून उच्च-व्होल्टेज आणि उच्च-वर्तमान उपकरणे वेगळे करते, ज्यामुळे विद्युत शॉक आणि आग लागण्याचे धोके कमी होतात.

3. घटक माउंटिंग प्लॅटफॉर्म: डिस्ट्रिब्युशन बॉक्स एन्क्लोजरमध्ये डीआयएन रेल, माउंटिंग ब्रॅकेट्स आणि सर्किट ब्रेकर्स आणि वीज मीटर सारख्या घटकांची प्रमाणित स्थापना सुलभ करण्यासाठी प्री-ड्रिल केलेले छिद्र आहेत.

4. इलेक्ट्रोमॅग्नेटिक शील्डिंग: अंतर्गत नियंत्रण सर्किटरीवरील बाह्य इलेक्ट्रोमॅग्नेटिक हस्तक्षेपाचा प्रभाव कमी करते.

5. पर्यावरणीय अनुकूलता: विविध सामग्री आणि संरक्षण रेटिंगच्या वापराद्वारे, संलग्नक हे घरातील, बाहेरील आणि औद्योगिक सेटिंग्जसह विस्तृत वातावरणासाठी योग्य आहे.

स्ट्रक्चरल घटक

कॅबिनेट दरवाजा: पारदर्शक आणि घन दरवाजा पर्यायांमध्ये उपलब्ध; सानुकूल कॉन्फिगरेशन Shangming कडून उपलब्ध आहेत.

माउंटिंग प्लेट: घटक आंतरिक सुरक्षित करण्यासाठी वापरलेली धातूची प्लेट; कॅबिनेटच्या बाहेर असेंब्लीची सोय करण्यासाठी ते काढता येण्याजोगे आहे.

नॉकआउट्स: विविध व्यासांच्या केबल्स सामावून घेण्यासाठी डिझाइन केलेले प्री-पंच केलेले केबल एंट्री पोर्ट.

सीलिंग गॅस्केट: दरवाजाच्या पॅनेलच्या परिमितीला अस्तर असलेले अत्यंत लवचिक गॅस्केट, निर्दिष्ट IP संरक्षण रेटिंग सुनिश्चित करण्यासाठी महत्त्वपूर्ण घटक म्हणून काम करते.

ग्राउंडिंग बोल्ट: धातूचे आच्छादन विश्वसनीयरित्या ग्राउंड केलेले आहे याची खात्री करण्यासाठी आवश्यक आहे, ज्यामुळे विद्युत ऊर्जायुक्त होण्यापासून रोखले जाते.

अनुप्रयोग परिस्थिती

I. लो-व्होल्टेज वीज वितरण प्रणाली तयार करणे

आमचे वितरण बॉक्स संलग्नक व्यावसायिक इमारती, निवासी मजले आणि सार्वजनिक भागात वीज वितरणासाठी वितरण बॉक्स म्हणून काम करतात.

ते सर्किट ब्रेकर्स आणि अवशिष्ट करंट डिव्हाइसेस सारख्या घटकांसाठी माउंटिंग प्लॅटफॉर्म म्हणून काम करतात, वीज वितरण प्रणालीची एकूण नीटनेटकेपणा आणि सुरक्षितता वाढवताना प्रमाणित वायरिंग आणि सुरक्षा संरक्षणाची सुविधा देतात.

II. औद्योगिक उपकरणे आणि ऑटोमेशन नियंत्रण

ते यंत्रसामग्रीसाठी कंट्रोल बॉक्स, ऑटोमेटेड प्रोडक्शन लाइन्ससाठी कंट्रोल कॅबिनेट आणि पीएलसी कंट्रोल सिस्टमसाठी एन्क्लोजर म्हणून काम करतात.

अंतर्गतरित्या, ते कॉन्टॅक्टर्स, रिले आणि कंट्रोल मॉड्यूल्स सारखे घटक ठेवतात, जे या विद्युत उपकरणांचे धूळ आणि तेल दूषित होण्यापासून संरक्षण करतात आणि उपकरणे एकत्रीकरण आणि देखभाल सुलभ करतात.

III. घराबाहेर वीज वितरण आणि अभियांत्रिकी प्रकल्प

ते तात्पुरते बाहेरील पॉवर बॉक्स, बांधकाम साइट्ससाठी वीज वितरण युनिट्स आणि रस्त्यावरील प्रकाशासाठी कंट्रोल बॉक्स म्हणून काम करतात.

तुम्हाला या ॲप्लिकेशन्ससाठी सानुकूलित उत्पादनाची आवश्यकता असल्यास, आम्ही पाणी, धूळ आणि पावसाचा प्रतिकार सुनिश्चित करण्यासाठी उच्च संरक्षण रेटिंग (उदा. IP54 / IP65) निवडण्याची शिफारस करतो.

IV. फोटोव्होल्टेइक आणि नवीन ऊर्जा प्रणाली

शांगमिंग साठी enclosures देतेपीव्ही कॉम्बाइनर बॉक्स, ग्रीड-बद्ध PV कॅबिनेट, आणि ऊर्जा साठवण प्रणालीसाठी नियंत्रण बॉक्स.

नवीन ऊर्जा उपकरणांसाठी पायाभूत गृहनिर्माण म्हणून, हे संलग्नक संरक्षण, अलगाव आणि माउंटिंग स्पेस प्रदान करतात, दीर्घकालीन बाह्य ऑपरेशनच्या आवश्यकतांना समर्थन देतात.

V. दळणवळण आणि पायाभूत सुविधा

संपर्क उपकरणांसाठी नियंत्रण बॉक्स, लो-व्होल्टेज सिस्टमसाठी वितरण बॉक्स, पाळत ठेवण्यासाठी वीज पुरवठा बॉक्स आणि बरेच काही सानुकूलित करण्यासाठी तुम्ही आमच्याशी संपर्क साधू शकता.

हे कम्युनिकेशन पॉवर उपकरणांचे संरक्षण सुनिश्चित करते, बाह्य हस्तक्षेप आणि पर्यावरणीय प्रभाव प्रतिबंधित करते आणि संपूर्ण सिस्टम स्थिरता वाढवते.

डिस्ट्रिब्युशन बॉक्स एन्क्लोजर निवडताना कोणते घटक विचारात घेतले पाहिजेत?

1. परिमाणे आणि तपशील

निवड करताना, आम्ही केवळ घटकांशी तंतोतंत जुळणारे संलग्नक निवडण्याची शिफारस करत नाही. अंतर्गत घटकांनी व्यापलेले क्षेत्र बेस प्लेट क्षेत्राच्या 80% पेक्षा जास्त नसावे. उर्वरित 20% जागा वायरिंग, उष्णता नष्ट होणे आणि भविष्यातील संभाव्य विस्तारासाठी राखीव आहे; म्हणून, तुम्ही तुमच्या निवडीत नेहमी काही हेडरूमसाठी परवानगी द्यावी.

खोलीच्या संदर्भात, तुम्ही सर्किट ब्रेकर्स (त्यांच्या ऑपरेटिंग हँडल्ससह), वायर डक्ट्स आणि संलग्न दरवाजाची एकत्रित खोली लक्षात घेतली पाहिजे. हे विशेषतः उच्च-वर्तमान मोल्डेड-केस सर्किट ब्रेकर्ससाठी गंभीर आहे, ज्यांना महत्त्वपूर्ण खोलीची आवश्यकता आहे; याचा हिशेब न ठेवल्यास दरवाजा योग्यरित्या बंद होण्यापासून रोखू शकतो.

2. संरक्षण रेटिंग (IP कोड)

कृपया प्रतिष्ठापन वातावरणाच्या तीव्रतेवर आधारित योग्य संरक्षण रेटिंग निवडा:

इनडोअर ऑफिस/कॉरिडॉर: IP30 – IP40 पुरेसे आहे.

औद्योगिक कार्यशाळा: IP54 ची शिफारस धूळ आणि स्प्लॅशिंग पाण्यापासून संरक्षण प्रदान करण्यासाठी केली जाते.

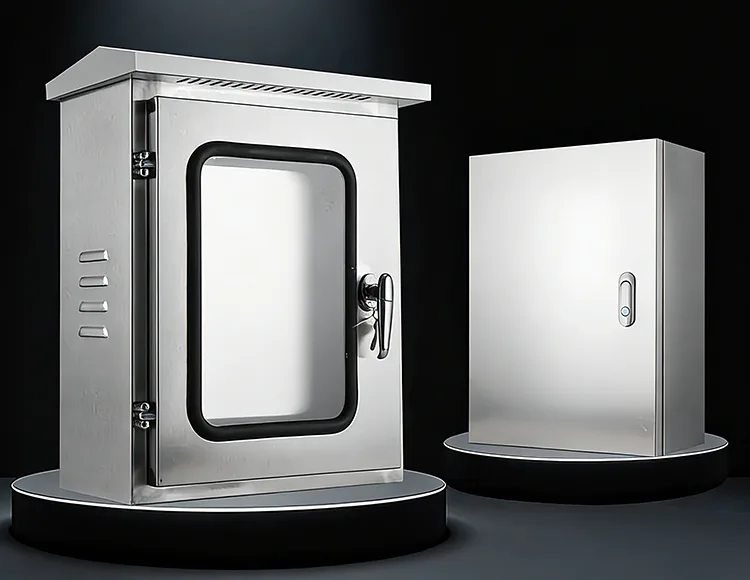

आउटडोअर/फोटोव्होल्टेइक सिस्टम्स: IP65 किंवा उच्च अनिवार्य आहे आणि दरवाजाच्या सीममध्ये सतत, एकात्मिक सीलिंग गॅस्केट असणे आवश्यक आहे.

3. साहित्य आणि गंज प्रतिकार

कोल्ड-रोल्ड स्टील: सर्वात अष्टपैलू पर्याय, बहुतेक कोरड्या, घरातील वातावरणासाठी योग्य.

स्टेनलेस स्टील (३०४/३१६): फार्मास्युटिकल, फूड प्रोसेसिंग आणि उच्च मीठ-स्प्रे एक्सपोजरसह किनारपट्टीच्या वातावरणासाठी योग्य. स्टेनलेस स्टील 316 304 च्या तुलनेत उत्कृष्ट गंज प्रतिकार देते.

4. थर्मल व्यवस्थापन

उष्णतेचे व्यवस्थापन हे उच्च-शक्ती वितरण बॉक्सचे दुर्लक्षित पैलू असते. आम्ही खालील परिस्थितींवर आधारित तुमची निवड करण्याची शिफारस करतो:

पॅसिव्ह कूलिंग: जर एनक्लोजरमध्ये निर्माण होणारी उष्णता कमी असेल, तर पूर्ण सीलबंद बंदिस्त योग्य आहे.

सक्रिय कूलिंग: जर वेरिएबल फ्रिक्वेन्सी ड्राईव्ह (VFD), सॉफ्ट स्टार्टर्स किंवा हाय-करंट कॉन्टॅक्टर्स यांसारखे घटक जोडलेले असतील, तर तुम्ही वेंटिलेशन लूव्हर्सने सुसज्ज असलेले एन्क्लोजर निवडणे आवश्यक आहे. काही प्रकरणांमध्ये, तुम्हाला अक्षीय कूलिंग फॅनसाठी प्री-ड्रिल्ड माउंटिंग होल असलेले मॉडेल देखील निवडावे लागेल.

सूर्यप्रकाश संरक्षण: बाहेरील वेढ्यांसाठी, आम्ही थेट सूर्यप्रकाशामुळे अंतर्गत तापमान गगनाला भिडण्यापासून रोखण्यासाठी दुहेरी-छताच्या संरचनेची शिफारस करतो.

5. स्थापना आणि ऑपरेशनची सुलभता

दरवाजा उघडण्याची दिशा: डावीकडे उघडणारा किंवा उजवा-उघडणारा दरवाजा अधिक सोयीस्कर आहे की नाही हे अधिष्ठापन साइटवर उपलब्ध जागा लक्षात घेऊन निश्चित करा. शांगमिंगच्या काही हाय-एंड एन्क्लोजरमध्ये असे दरवाजे आहेत जे उलट करता येतात (डावीकडून किंवा उजवीकडे उघडण्यासाठी कॉन्फिगर केले जाऊ शकतात).

केबल एंट्री/एक्झिट: केबल्स वरून किंवा तळापासून प्रवेश करतील किंवा बाहेर पडतील याची खात्री करा. आम्ही काढता येण्याजोग्या फ्लँज प्लेटसह सुसज्ज एक संलग्नक निवडण्याची शिफारस करतो; फ्लँज प्लेटमध्ये केबल एंट्री होल ड्रिलिंग केल्याने अधिक लवचिकता मिळते आणि थेट एन्क्लोजर बॉडीमध्ये ड्रिलिंगच्या तुलनेत उत्कृष्ट सील सुनिश्चित होते.

लॉक प्रकार: मानक औद्योगिक त्रिकोणी लॉक, कीड फ्लश लॉक किंवा फायर-सेफ्टी कॅम लॉक.

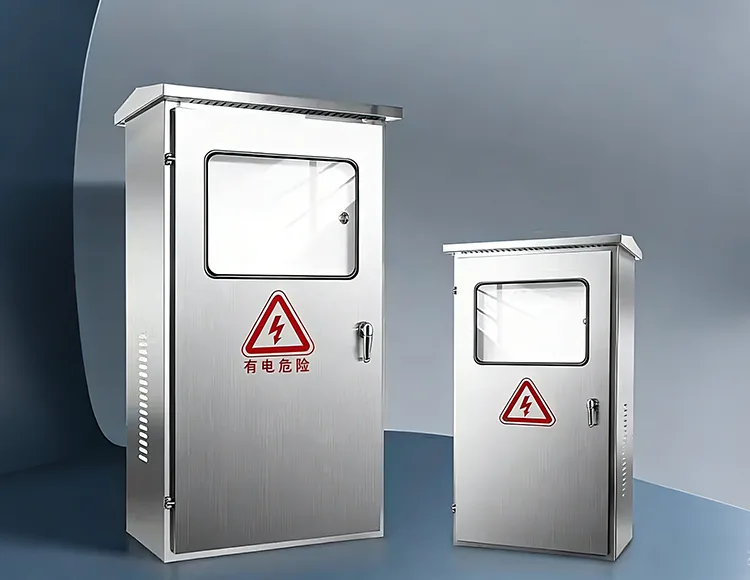

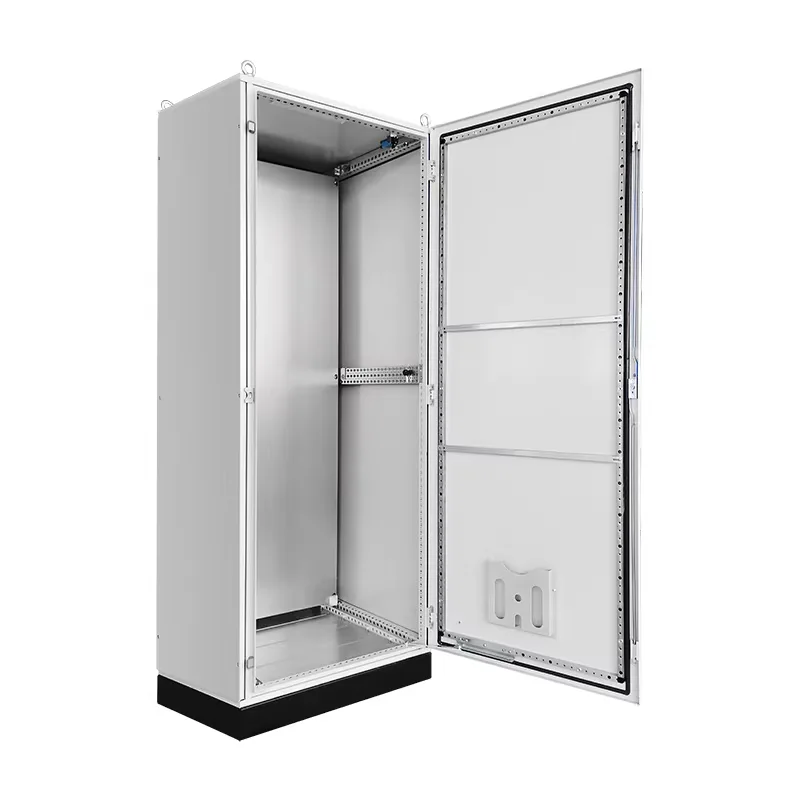

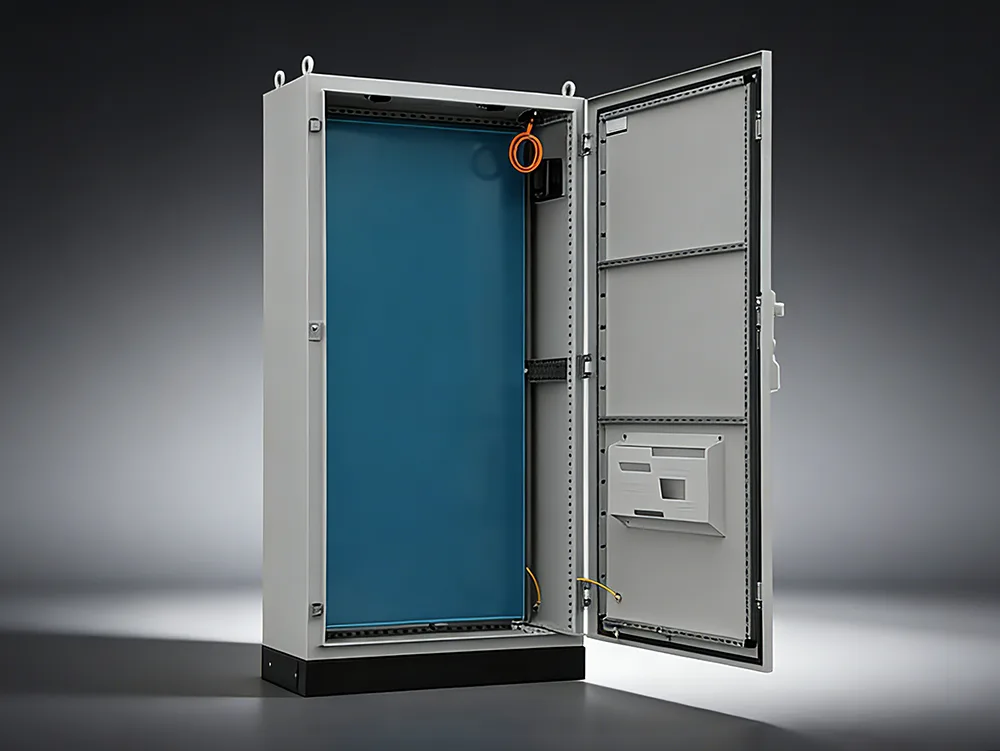

विविध प्रकारच्या व्यतिरिक्तवितरण बॉक्स संलग्नक, शांगमिंग फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजर देखील ऑफर करते—आमच्या उच्च-गुणवत्तेच्या उत्पादन लाइनअपचा एक प्रमुख घटक. वन-स्टॉप कस्टमाइज्ड सोल्यूशन्स आणि थेट-फॅक्टरी किंमतींचा लाभ घेण्यासाठी आम्हाला तुमचे दीर्घकालीन पुरवठादार म्हणून निवडा.

प्रमुख वैशिष्ट्ये

उच्च लोड-असर क्षमता: आमच्या फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजरसाठी, आम्ही सामान्यत: 2.0 मिमी किंवा त्याहून अधिक जाडी असलेल्या कोल्ड-रोल्ड स्टील प्लेट्स वापरतो, ज्या एकतर वेल्डेड किंवा रचना तयार करण्यासाठी एकत्र केल्या जातात. हे मजबूत बांधकाम कॅबिनेटला हेवी फ्रेम-प्रकारचे सर्किट ब्रेकर, मोठ्या-क्रॉस-सेक्शन कॉपर बसबार आणि ट्रान्सफॉर्मर केबल्सना सुरक्षितपणे समर्थन करण्यास सक्षम करते.

मॉड्यूलर डिझाइन: आतील भागात एक मॉड्यूलर होल पॅटर्न प्रणाली आहे, ज्यामुळे क्रॉसबीम आणि माउंटिंग प्लेट्सचे लवचिक समायोजन विशिष्ट आवश्यकतांनुसार होते. जेव्हा आवश्यक असेल तेव्हा हे डिझाइन सोयीस्कर अपग्रेड आणि विस्तार सुलभ करते.

वायुवीजन आणि उष्णता नष्ट होणे: कॅबिनेटमध्ये सामान्यत: उपस्थित असलेल्या उच्च विद्युत् पातळी लक्षात घेता, प्रभावी वायुप्रवाह सुनिश्चित करण्यासाठी, शीर्षस्थानी एक्झॉस्ट व्हेंट्स आणि तळाशी एअर इनटेक व्हेंट्सने सुसज्ज आहे. याव्यतिरिक्त, ग्राहक उत्पादनामध्ये सक्ती-एअर कूलिंग सिस्टम समाकलित करण्यासाठी कस्टम कॉन्फिगरेशनची विनंती करू शकतात.

सामान्य कॅबिनेट वर्गीकरण

त्यांच्या स्ट्रक्चरल फॉर्मवर आधारित, फ्लोअर-स्टँडिंग कॅबिनेट प्रामुख्याने दोन मुख्य श्रेणींमध्ये विभागले गेले आहेत:

1. निश्चित प्रकार

वैशिष्ट्ये: अंतर्गत घटक कठोरपणे समर्थन कंस द्वारे आरोहित आहेत; एकदा वायर्ड झाल्यावर ते हलवता येत नाहीत.

अनुप्रयोग: एक साधी रचना आणि कमी खर्चाची वैशिष्ट्ये; सामान्यत: सेटिंग्जमध्ये वापरले जाते जेथे सतत वीज पुरवठ्यासाठी आवश्यकता अत्यंत कठोर नसतात.

प्रतिनिधी मॉडेल: GGD-प्रकार एसी लो-व्होल्टेज पॉवर वितरण कॅबिनेट.

2. ड्रॉ-आउट प्रकार / काढता येण्याजोगा प्रकार

वैशिष्ट्ये: प्रत्येक स्वतंत्र सर्किट वेगळ्या, स्वतंत्र ड्रॉवर युनिटमध्ये ठेवलेले असते.

अनुप्रयोग: देखभालीसाठी अत्यंत सोयीस्कर. विशिष्ट सर्किट अयशस्वी झाल्यास, मुख्य वीज पुरवठा खंडित न करता, संबंधित ड्रॉवर फक्त बाहेर काढला जाऊ शकतो आणि नवीनसह बदलला जाऊ शकतो.

प्रतिनिधी मॉडेल: GCK, GCS आणि MNS-प्रकारचे प्रगत ऊर्जा वितरण कॅबिनेट.

फ्लोअर-स्टँडिंग वि. वॉल-माउंट केलेले वितरण बॉक्स: फरक काय आहे?

उत्पादन निवड आणि कॉन्फिगरेशन शिफारसी

तुमच्या विशिष्ट प्रकल्प आवश्यकतांवर आधारित, पूर्व-विक्री टप्प्यात,शांगमिंगतुमच्यासाठी सर्वात योग्य कॉन्फिगरेशनची शिफारस करेल. साधारणपणे सांगायचे तर, आम्ही वारंवार समर्थन करत असलेल्या ऍप्लिकेशनच्या परिस्थितीशी संबंधित कॉन्फिगरेशन शिफारशींसह खाली सूचीबद्ध आहेत.

1. औद्योगिक मुख्य वीज वितरण

शिफारस केलेले कॉन्फिगरेशन:

कॅबिनेट परिमाणे: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

साहित्य: कोल्ड-रोल्ड स्टील शीट (≥1.5 मिमी)

संरक्षण रेटिंग: IP30 / IP40

रचना: सिंगल कॅबिनेट किंवा जोडलेले कॅबिनेट (मॉड्युलर/विभाज्य)

अंतर्गत: ACB / MCCB + बसबार प्रणालीच्या स्थापनेसाठी डिझाइन केलेले

2. उच्च-वर्तमान / मुख्य इनकमिंग लाइन सिस्टम

शिफारस केलेले कॉन्फिगरेशन:

रुंदी: ≥800 मिमी

खोली: ≥800 मिमी

रचना: दुहेरी-दरवाजा किंवा बहु-दरवाजा डिझाइन

अंतर्गत जागा: उच्च-वर्तमान तांबे बसबार समर्थन; वरच्या किंवा खालच्या केबल प्रवेशासाठी आरक्षित जागा समाविष्ट आहे.

3. ऑटोमेशन कंट्रोल / पीएलसी कंट्रोल कॅबिनेट

शिफारस केलेले कॉन्फिगरेशन:

परिमाणे: 1600-2000 मिमी (एच)

साहित्य: पावडर-लेपित स्टील शीट / स्टेनलेस स्टील

संरक्षण रेटिंग: IP40 / IP54

अंतर्गत: माउंटिंग प्लेट + डीआयएन रेल

4. मैदानी अनुप्रयोग

शिफारस केलेले कॉन्फिगरेशन:

संरक्षण रेटिंग: IP54 / IP65

साहित्य: स्टेनलेस स्टील (304/316) किंवा आउटडोअर-ग्रेड पावडर-लेपित स्टील

वैशिष्ट्ये: रेनप्रूफ कॅनोपी + सीलिंग स्ट्रिप्स + अँटी-कंडेन्सेशन डिझाइन

5. अत्यंत संक्षारक वातावरण

शिफारस केलेले कॉन्फिगरेशन:

साहित्य: 304/316 स्टेनलेस स्टील

संरक्षण रेटिंग: IP55+

पृष्ठभाग उपचार: विरोधी गंज कोटिंग

फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजरवर नियमित देखभाल कशी करावी?

1. साफसफाई आणि धूळ काढणे

कॅबिनेटच्या आतून जमा झालेली धूळ काढण्यासाठी कोरडे न विणलेले कापड आणि व्हॅक्यूम क्लिनर वापरा; ओले कापड वापरणे किंवा संकुचित हवेचा थेट स्फोट करणे कठोरपणे प्रतिबंधित आहे.

बसबार, इन्सुलेटर, सर्किट ब्रेकर आर्क शूट्स आणि वेंटिलेशन चॅनेल साफ करण्याकडे विशेष लक्ष द्या.

2. विद्युत जोडणी घट्ट करणे

ढिलेपणासाठी सर्व बोल्ट कनेक्शन बिंदूंची तपासणी करा; त्यांना निर्दिष्ट टॉर्क मूल्यांमध्ये पुन्हा घट्ट करण्यासाठी टॉर्क रेंच वापरा.

ऑक्सिडेशन किंवा आर्किंग हानीची चिन्हे आढळल्यास, टर्मिनल पॉलिश किंवा बदलणे आवश्यक आहे.

3. घटक कार्यात्मक चाचणी

सर्किट ब्रेकर्स: मॅन्युअल ओपनिंग आणि क्लोजिंग ऑपरेशन्स सुरळीत आहेत आणि ट्रिपिंग यंत्रणा प्रतिसाद देणारी असल्याचे सत्यापित करा.

कॉन्टॅक्टर्स/रिले: पोशाखांसाठी संपर्कांच्या स्थितीची तपासणी करा आणि कॉइलचा प्रतिकार सामान्य मर्यादेत असल्याचे सत्यापित करा.

कॅपॅसिटर: कॅपेसिटन्स डिग्रेडेशन, फुगवटा किंवा इलेक्ट्रोलाइट गळतीची चिन्हे तपासा.

SPDs (सर्ज प्रोटेक्शन डिव्हाइसेस): स्टेटस इंडिकेटर विंडो हिरवी आहे आणि डिग्रेडेशन इंडिकेटर ट्रिगर झाला नाही याची पडताळणी करा.

4. इन्सुलेशन कामगिरी चाचणी

खालील मोजण्यासाठी आणि पुष्टी करण्यासाठी 500V किंवा 1000V megohmmeter वापरा:

फेज-टू-फेज इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

फेज-टू-ग्राउंड इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

मोजलेली मूल्ये या मानकांपेक्षा कमी असल्यास, ओलावा प्रवेश किंवा दूषित होण्यासारख्या संभाव्य कारणांचा तपास करा.

5. यांत्रिक संरचना देखभाल

ड्रॉवर-प्रकार युनिट्सचे मार्गदर्शक रेल आणि इंटरलॉकिंग यंत्रणा ते चिकटलेले किंवा बंधनकारक नाहीत याची खात्री करा. विशेषत: इलेक्ट्रिकल उपकरणांसाठी डिझाइन केलेले ग्रीस वापरून हलणारे भाग वंगण घालणे.

"पाच-प्रतिबंध" (इंटरलॉकिंग) सुरक्षा यंत्रणेची कार्यक्षमता वेळोवेळी सत्यापित करा.

तरीही उच्च आणि कमी व्होल्टेज स्विचगियरचा विश्वासार्ह निर्माता आणि पुरवठादार शोधत आहात? निवडाशांगमिंग इलेक्ट्रिकचीन पासून. आम्ही व्यावसायिक उत्पादने आणि सेवा प्रदान करतो, विविध नॉन-स्टँडर्ड कस्टमायझेशन विनंत्यांना समर्थन देतो आणि तुमच्या विशिष्ट प्रकल्प गरजांसाठी तयार केलेले उपाय ऑफर करतो.

उत्पादन श्रेणी

1. उच्च-व्होल्टेज स्विचगियर

या श्रेणीमध्ये 3 kV ते 35 kV आणि त्यावरील व्होल्टेज असलेल्या उपकरणांचा समावेश आहे. त्याचे प्राथमिक कार्य विद्युत ऊर्जा प्राप्त करणे आणि वितरित करणे आहे; शिवाय, पॉवर लाईनमध्ये बिघाड झाल्यास, ते हजारो अँपिअरपर्यंत पोहोचणाऱ्या शॉर्ट-सर्किट प्रवाहांना वेगाने व्यत्यय आणण्यासाठी रिले संरक्षण उपकरणांच्या संयोगाने कार्य करते.

मुख्य घटक:

हाय-व्होल्टेज सर्किट ब्रेकर्स (व्हॅक्यूम किंवा SF6 प्रकार): कोर चाप-विझवणारे घटक म्हणून काम करतात.

डिस्कनेक्टर (विलग करणारे स्विच): देखभाल दरम्यान सुरक्षितता सुनिश्चित करण्यासाठी दृश्यमान भौतिक हवा अंतर प्रदान करणे.

करंट/व्होल्टेज ट्रान्सफॉर्मर: इन्स्ट्रुमेंटेशन आणि मापन हेतूंसाठी उच्च-व्होल्टेज सिग्नल कमी-व्होल्टेज सिग्नलमध्ये खाली करणे.

ठराविक मॉडेल्स: KYN28 (मेटल-क्लड काढता येण्याजोगा प्रकार), XGN (फिक्स्ड-टाइप रिंग मुख्य युनिट).

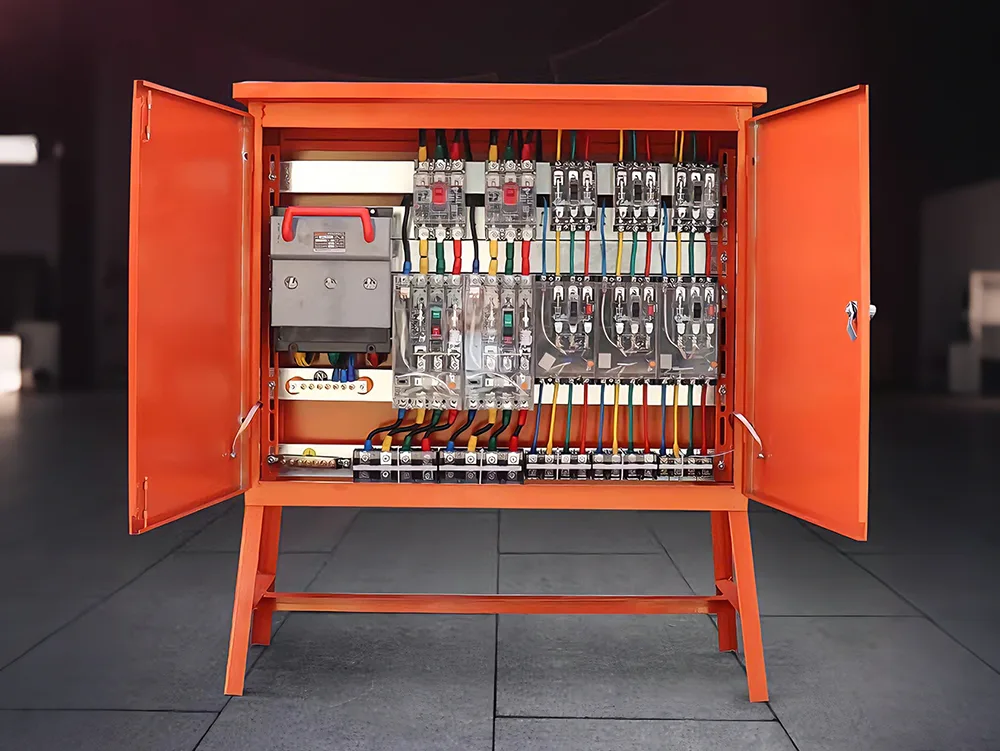

2. लो-व्होल्टेज स्विचगियर

या श्रेणीमध्ये 1000 V किंवा त्यापेक्षा कमी व्होल्टेज असलेल्या उपकरणांचा समावेश आहे. त्याचे प्राथमिक कार्य पॉवर सिस्टममध्ये अंतिम-स्टेज वितरण व्यवस्थापित करणे आहे. हे विविध मजले, उत्पादन रेषा किंवा उर्जा-चालित उपकरणे - ट्रान्सफॉर्मरद्वारे खाली उतरलेली विद्युत उर्जा वितरीत करते.

मुख्य घटक:

एअर सर्किट ब्रेकर्स (ACBs): मुख्य इनकमिंग लाईन्स किंवा उच्च क्षमतेच्या आउटगोइंग लाईन्ससाठी वापरले जाते.

मोल्डेड केस सर्किट ब्रेकर्स (MCCBs): शाखा सर्किट्सच्या संरक्षणासाठी वापरला जातो.

कॅपेसिटर कॉम्पेन्सेशन कॅबिनेट: सिस्टमचा पॉवर फॅक्टर सुधारण्यासाठी आणि विजेचा खर्च कमी करण्यासाठी वापरला जातो.

ठराविक मॉडेल:GGD (निश्चित प्रकार), GCK/GCS/MNS (विथड्रॉवेबल/ड्रॉअर प्रकार).

उच्च-व्होल्टेज आणि कमी-व्होल्टेज मालिका: एक तुलना

अनुप्रयोग परिस्थिती

आमचे उच्च आणि कमी व्होल्टेज स्विचगियर व्यापक अनुप्रयोग शोधते आणि भिन्न कार्ये पूर्ण करण्यासाठी एकाच सेटिंगमध्ये एकाच वेळी तैनात केले जाऊ शकते. तुम्ही तुमच्या विशिष्ट आवश्यकतांनुसार पूर्ण समाधान सानुकूलित करू शकता.

सामान्य दोष आणि समस्यानिवारण उपाय

शांगमिंग हा एक व्यावसायिक उत्पादक आहे जो सर्वसमावेशक विक्रीपश्चात तांत्रिक सहाय्य सेवा प्रदान करतो. शिवाय, आमच्या उत्पादनांच्या वितरणासोबत, आम्ही तपासणी दस्तऐवजांचा संपूर्ण संच तसेच ऑपरेशन आणि देखभाल मार्गदर्शक तत्त्वे प्रदान करतो. तुमच्या संदर्भासाठी आम्ही खाली सामान्य समस्यांची सूची तयार केली आहे.

1. उच्च-व्होल्टेज स्विचगियरसह सामान्य समस्या

लक्षण 1: आंशिक स्त्राव आणि हिसिंग आवाज

कारणे: इन्सुलेशन घटकांमध्ये ओलावा प्रवेश; पृष्ठभागावर धूळ साठल्याने क्रिपेज डिस्चार्ज होते; किंवा बसबार कनेक्शन पॉईंट्सवर बर्र्समुळे होणारे कोरोना डिस्चार्ज.

उपाय:

1. पर्यावरण नियंत्रण: कॅबिनेटमधील हीटिंग आणि डिह्युमिडिफिकेशन युनिट्स योग्यरित्या कार्यरत आहेत याची पडताळणी करा.

2. डी-एनर्जाइज्ड क्लीनिंग: निर्जल अल्कोहोल वापरून इन्सुलेटर आणि बुशिंग पुसून टाका.

3. प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) शोध: डिस्चार्ज स्त्रोताचे अचूक स्थान शोधण्यासाठी ऑपरेशन दरम्यान आंशिक डिस्चार्ज डिटेक्टर वापरा.

लक्षण 2: हाय-व्होल्टेज सर्किट ब्रेकर बंद किंवा उघडण्यात अयशस्वी

कारणे: खराब झालेले ऊर्जा-स्टोरेज मोटर; बर्न-आउट कंट्रोल सर्किट (क्लोजिंग/ओपनिंग कॉइल); किंवा वाळलेल्या वंगणामुळे यांत्रिक लिंकेज जप्ती.

उपाय:

दुय्यम सर्किट तपासणी: बंद आणि उघडण्याच्या कॉइलचा प्रतिकार मोजा आणि सहायक वीज पुरवठा व्होल्टेज सामान्य श्रेणीमध्ये असल्याची खात्री करा.

यांत्रिक स्नेहन: यांत्रिक ट्रांसमिशन घटकांवर विशेष कमी-तापमान वंगण पुन्हा लागू करा.

2. लो-व्होल्टेज स्विचगियरसह सामान्य समस्या

लक्षण 1: एअर सर्किट ब्रेकर्स (ACBs) मध्ये तापमानात असामान्य वाढ

कारणे: प्राथमिक प्लग-इन संपर्कांवर अपुरा संपर्क दाब किंवा ऑक्सिडेशन; सैल बसबार बोल्ट.

उपाय:

तापमान निरीक्षण: संपर्क आणि कनेक्शन बिंदू स्कॅन करण्यासाठी इन्फ्रारेड थर्मल इमेजर वापरा.

संपर्क देखभाल: सिस्टम डी-एनर्जाइझ करा, ACB मागे घ्या, संपर्कावरील कोणतेही ऑक्सिडेशन स्तर साफ करा आणि इलेक्ट्रिकल कॉन्टॅक्ट ग्रीस लावा.

लक्षण 2: रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन कॅबिनेटमध्ये फुगवटा किंवा फुटलेले कॅपेसिटर

कारणे: सिस्टममध्ये अत्यधिक हार्मोनिक सामग्री; किंवा कॅपेसिटरच्या वारंवार स्विचिंग ऑपरेशन्समुळे जास्त गरम होणे.

उपाय:

कॅपेसिटर बदलणे: इलेक्ट्रोलाइट गळती टाळण्यासाठी कोणतेही फुगलेले कॅपेसिटर त्वरित बदला, ज्यामुळे शॉर्ट सर्किट होऊ शकते.

मालिका अणुभट्ट्यांची स्थापना: हार्मोनिक्स दाबण्यासाठी नुकसानभरपाई सर्किटमध्ये मालिका अणुभट्ट्या स्थापित करा.

3. सामान्य दोष

लक्षण: कंडेन्सेशन—कॅबिनेटच्या आतील भिंतींवर तयार होणारे पाण्याचे थेंब आणि इन्सुलेशन घटकांच्या पृष्ठभागावर दिसणाऱ्या फ्लॅशओव्हर ट्रेसद्वारे वैशिष्ट्यीकृत.

उपाय:

सीलिंग: केबल ट्रेंचमधून ओलावा रोखण्यासाठी कॅबिनेटच्या तळाशी असलेल्या केबल एंट्री ओपनिंगला अग्निरोधक पुटी वापरून पूर्णपणे सील करणे आवश्यक आहे.

इंटेलिजेंट अपग्रेड: पारंपारिक हीटिंग पॅनेल बदलण्यासाठी कंडेन्सेशन डिह्युमिडिफायरसह जोडलेली स्वयंचलित तापमान आणि आर्द्रता निरीक्षण प्रणाली स्थापित करा.
