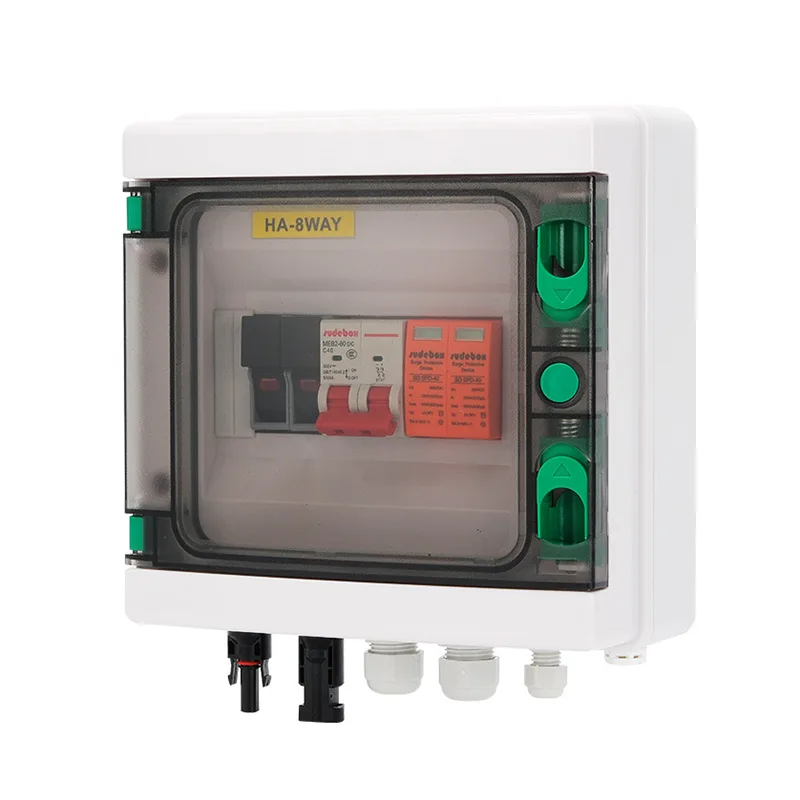

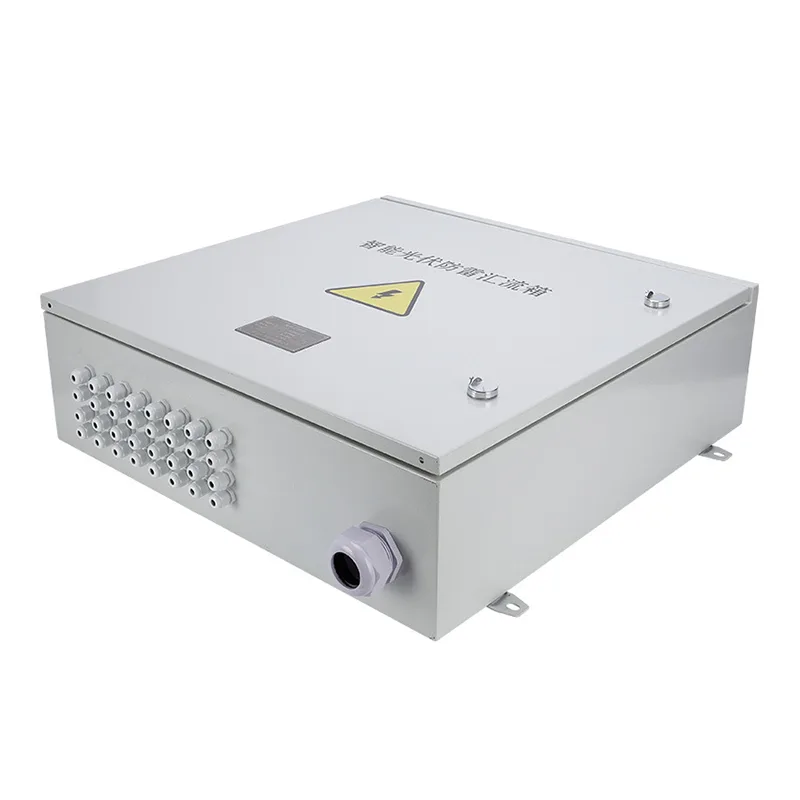

फोटोव्होल्टेइक कॉम्बिनर बॉक्स

शांगमिंग हा चीनमधील उच्च-गुणवत्तेचा फोटोव्होल्टेइक कॉम्बाइनर बॉक्स निर्माता आहे. आमच्याकडे 5 पेक्षा जास्त उत्पादन लाइनसह आमचा स्वतःचा कारखाना आहे आणि मानक-विशिष्ट उत्पादने जलद वितरणासह खरेदीसाठी सहज उपलब्ध आहेत. सानुकूलन ही आमची ताकद आहे; कृपया उपायांवर चर्चा करण्यासाठी आणि विनामूल्य कोट मिळविण्यासाठी आमच्याशी संपर्क साधा.

फोटोव्होल्टेइक कंबाईनर बॉक्सेसची आवश्यकता का आहे?

मध्यम ते मोठ्या आकाराच्या फोटोव्होल्टेइक पॉवर प्लांटमध्ये, सामान्यत: शेकडो किंवा हजारो सौर पॅनेल असतात. जर प्रत्येक पॅनेल थेट इन्व्हर्टरला वायर केले असेल तर त्यामुळे अनेक समस्या निर्माण होतील. प्रथम, वायरिंग अव्यवस्थित असेल, मोठ्या प्रमाणात बांधकाम अडचण वाढेल आणि मोठ्या प्रमाणात डीसी केबलचा वापर खर्चात लक्षणीय वाढ करेल.

त्याच वेळी, तोटा वाढेल आणि लांब अंतरावर लहान प्रवाह प्रसारित केल्याने व्होल्टेजमध्ये लक्षणीय घट होईल. नंतर, देखभाल देखील एक आव्हानात्मक समस्या बनते, कारण सदोष तार त्वरीत शोधणे कठीण होईल.

या समस्यांचे निराकरण करून कॉम्बिनर बॉक्स येतात. ते एका वाहतूक केंद्रासारखे कार्य करतात, लहान प्रवाहांना एका एकीकृत आउटपुटमध्ये रूपांतरित करतात.

मॉड्यूल रचना

मुख्य कार्ये

करंट कलेक्शन: फोटोव्होल्टेइक कॉम्बाइनर बॉक्स मध्यवर्तीपणे एकाधिक फोटोव्होल्टेइक मॉड्यूल्समधून डीसी करंट आउटपुट करतो, डीसी केबल्सची संख्या कमी करतो आणि सिस्टमची जटिलता आणि खर्च कमी करतो.

सिस्टम प्रोटेक्शन: कॉम्बिनर बॉक्स प्रत्येक स्ट्रिंग आणि एकूण आउटपुटसाठी ओव्हरकरंट, शॉर्ट-सर्किट, रिव्हर्स कनेक्शन आणि सर्ज प्रोटेक्शन पुरवतो, ज्यामुळे फॉल्ट वाढण्यापासून बचाव होतो.

सेफ्टी आयसोलेशन: डीसी डिस्कनेक्ट स्विच देखभाल किंवा दोष दरम्यान जलद डिस्कनेक्शन सक्षम करते, ऑपरेशनल सुरक्षितता सुधारते.

ऑपरेशन मॉनिटरिंग: एक बुद्धिमान मॉडेल निवडल्यास, स्ट्रिंग करंट, व्होल्टेज, तापमान आणि विद्युल्लता संरक्षण स्थितीचे रिअल-टाइम मॉनिटरिंग शक्य आहे, ज्यामुळे दोष स्थान आणि कार्यप्रदर्शन विश्लेषण सुलभ होते.

मुख्य प्रकार

वेगवेगळ्या प्रकारचे फोटोव्होल्टेइक (पीव्ही) कॉम्बाइनर बॉक्स इन्स्टॉलेशनचे स्थान, व्होल्टेज पातळी आणि सिस्टममधील बुद्धिमत्ता पातळीनुसार भिन्न असतात, भिन्न अनुप्रयोग परिस्थितींशी संबंधित.

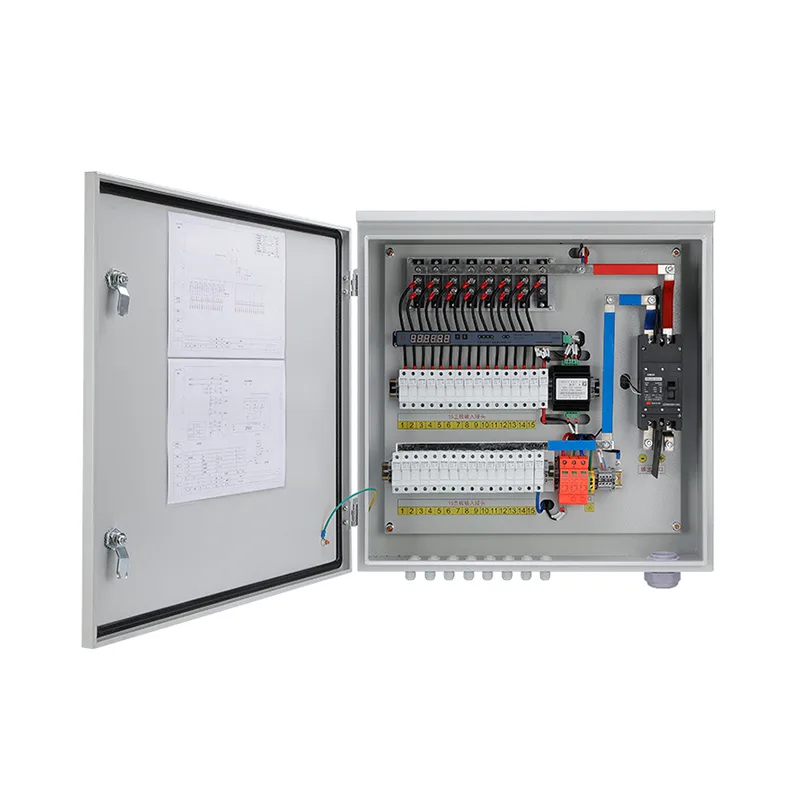

1. डीसी कंबाईनर बॉक्स

पीव्ही पॉवर प्लांटमध्ये सर्वात सामान्य, पीव्ही मॉड्यूल आणि डीसी इन्व्हर्टर दरम्यान स्थापित.

कार्य: एकाधिक PV स्ट्रिंग्समधील DC पॉवर एकत्र करते आणि ते एका केंद्रीकृत इन्व्हर्टरमध्ये आउटपुट करते.

कोर कॉन्फिगरेशन: डीसी फ्यूज, डीसी सर्किट ब्रेकर्स आणि एसपीडीचा समावेश आहे.

लागू परिस्थिती: मोठ्या प्रमाणात जमिनीवर माउंट केलेले पॉवर प्लांट, केंद्रीकृत पीव्ही सिस्टम.

2. एसी कॉम्बिनर बॉक्स

प्रामुख्याने स्ट्रिंग इनव्हर्टर वापरणाऱ्या प्रणालींमध्ये वापरले जाते. हे इन्व्हर्टरच्या एसी आउटपुट बाजू आणि स्टेप-अप ट्रान्सफॉर्मर दरम्यान स्थापित केले आहे.

कार्य: एकाधिक स्ट्रिंग इनव्हर्टरमधून AC पॉवर आउटपुट एकत्र करते.

कोर कॉन्फिगरेशन: एसी सर्किट ब्रेकर्स, एसी सर्ज प्रोटेक्टर, डिस्कनेक्ट स्विच; काहींमध्ये ऊर्जा मीटरचा देखील समावेश असू शकतो.

लागू परिस्थिती: व्यावसायिक आणि औद्योगिक छतावरील पीव्ही, वितरीत इनव्हर्टर वापरून जमिनीवर माउंट केलेले पॉवर प्लांट.

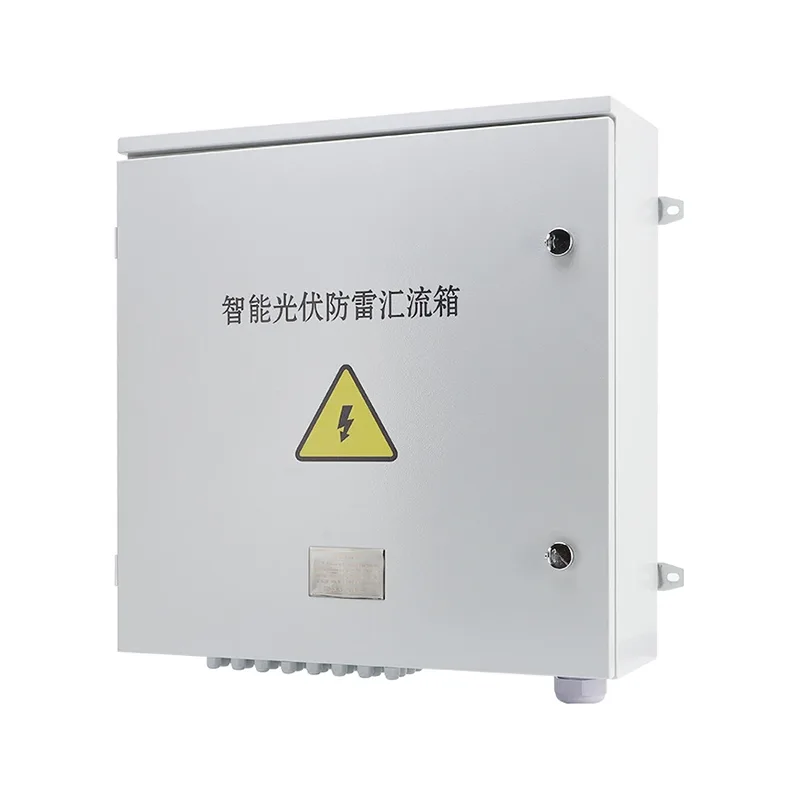

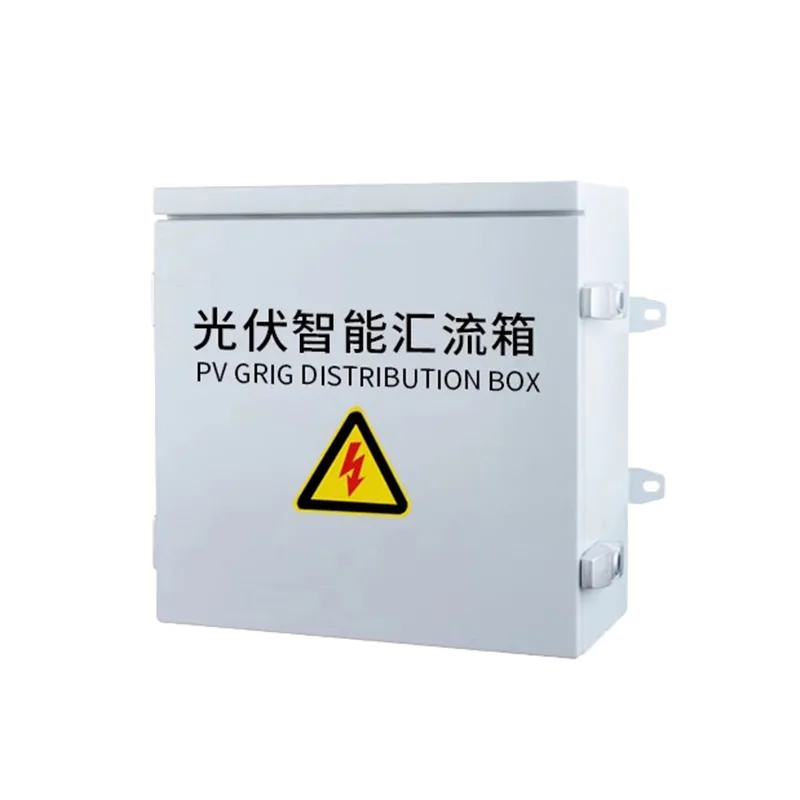

3. इंटेलिजेंट कॉम्बिनर बॉक्स

या प्रकारचा बॉक्स मूलभूत कंबाईनर बॉक्समध्ये एक मॉनिटरिंग मॉड्यूल जोडतो आणि सध्या मध्यम ते मोठ्या आकाराच्या पॉवर प्लांटसाठी मुख्य प्रवाहातील पर्याय आहे.

फंक्शन्स: करंट एकत्रित करण्याव्यतिरिक्त, ते प्रत्येक इनकमिंग लाईनचा करंट, एकूण व्होल्टेज, अंतर्गत तापमान आणि सर्ज प्रोटेक्टर स्टेटसचे रिअल टाइममध्ये निरीक्षण करू शकते.

तांत्रिक फायदे: डेटा अपलोडद्वारे, देखभाल कर्मचारी दूरस्थपणे निर्धारित करू शकतात की कोणते सौर पॅनेल छायांकित किंवा खराब झाले आहेत, अचूक देखभाल सक्षम करते.

वॉरंटी आणि विक्रीनंतरची सेवा

शांगमिंग फॅक्टरी गुणवत्तेची हमी देते, विशेषत: सानुकूलित उत्पादनांसाठी 1 वर्षाची वॉरंटी आणि मानक उत्पादनांसाठी 2 वर्षांची वॉरंटी. वॉरंटीमध्ये कॅबिनेट सामग्रीतील दोष, घटकातील खराबी (सामान्य वापरात) आणि उत्पादन प्रक्रियेतील समस्या समाविष्ट आहेत. अयोग्य स्थापना, गैरवापर, नैसर्गिक आपत्ती किंवा अनधिकृत बदलांमुळे होणारे नुकसान कव्हर केले जात नाही.

विक्रीनंतरच्या समस्यांच्या बाबतीत, आम्ही त्यांना पुढील प्रक्रियेनुसार हाताळू: समस्येची तक्रार करा (खराबीचे फोटो/व्हिडिओ आणि ऑर्डर क्रमांक प्रदान करा) → तांत्रिक कार्यसंघ 4 तासांच्या आत प्रतिसाद देते → रिमोट निदान (मापदंड समायोजित करण्यासाठी किंवा लहान घटक बदलण्याबद्दल विनामूल्य मार्गदर्शन; वॉरंटी कालावधीमध्ये विनामूल्य बदलण्याचे भाग इंजिनवर सोडवले जाऊ शकत नाहीत, तर → समस्या सोडवल्या जातील) हाताळणी किंवा उत्पादन दुरूस्ती/बदलण्यासाठी परत केले जाईल (वॉरंटी कालावधीतील खर्च आमच्याद्वारे केला जाईल); आपत्कालीन परिस्थितीत, ग्राहकांचे नुकसान कमी करण्यासाठी प्रथम बदली उत्पादने प्रदान केली जाऊ शकतात.
