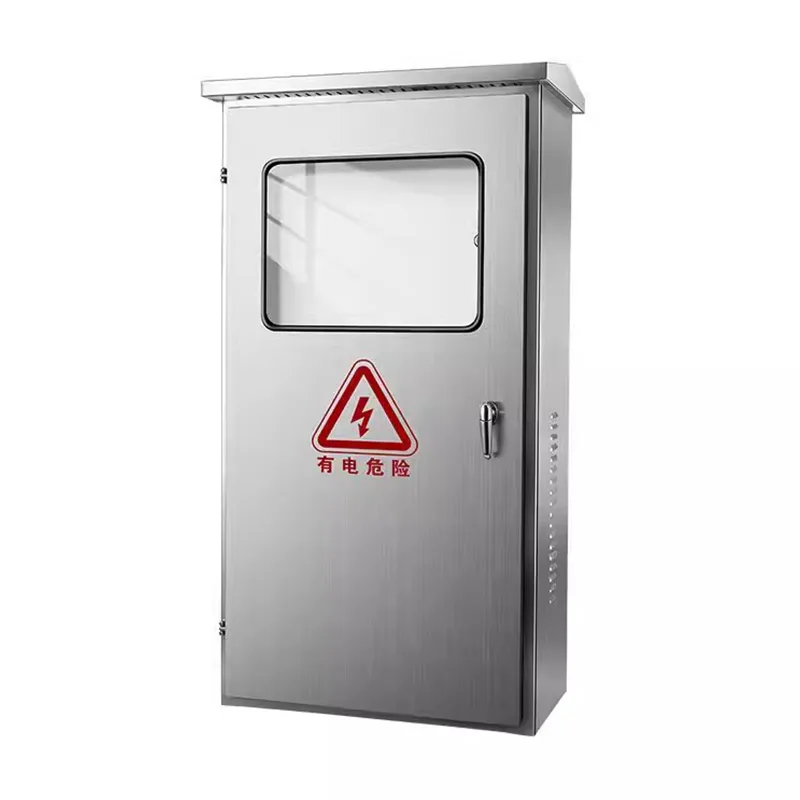

दर्जेदार मजला-स्थायी वीज वितरण कॅबिनेट संलग्नक पुरवठादार

विविध प्रकारच्या व्यतिरिक्तवितरण बॉक्स संलग्नक, शांगमिंग फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजर देखील ऑफर करते—आमच्या उच्च-गुणवत्तेच्या उत्पादन लाइनअपचा एक प्रमुख घटक. वन-स्टॉप कस्टमाइज्ड सोल्यूशन्स आणि थेट-फॅक्टरी किंमतींचा लाभ घेण्यासाठी आम्हाला तुमचे दीर्घकालीन पुरवठादार म्हणून निवडा.

प्रमुख वैशिष्ट्ये

उच्च लोड-असर क्षमता: आमच्या फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजरसाठी, आम्ही सामान्यत: 2.0 मिमी किंवा त्याहून अधिक जाडी असलेल्या कोल्ड-रोल्ड स्टील प्लेट्स वापरतो, ज्या एकतर वेल्डेड किंवा रचना तयार करण्यासाठी एकत्र केल्या जातात. हे मजबूत बांधकाम कॅबिनेटला हेवी फ्रेम-प्रकारचे सर्किट ब्रेकर, मोठ्या-क्रॉस-सेक्शन कॉपर बसबार आणि ट्रान्सफॉर्मर केबल्सना सुरक्षितपणे समर्थन करण्यास सक्षम करते.

मॉड्यूलर डिझाइन: आतील भागात एक मॉड्यूलर होल पॅटर्न प्रणाली आहे, ज्यामुळे क्रॉसबीम आणि माउंटिंग प्लेट्सचे लवचिक समायोजन विशिष्ट आवश्यकतांनुसार होते. जेव्हा आवश्यक असेल तेव्हा हे डिझाइन सोयीस्कर अपग्रेड आणि विस्तार सुलभ करते.

वायुवीजन आणि उष्णता नष्ट होणे: कॅबिनेटमध्ये सामान्यत: उपस्थित असलेल्या उच्च विद्युत् पातळी लक्षात घेता, प्रभावी वायुप्रवाह सुनिश्चित करण्यासाठी, शीर्षस्थानी एक्झॉस्ट व्हेंट्स आणि तळाशी एअर इनटेक व्हेंट्सने सुसज्ज आहे. याव्यतिरिक्त, ग्राहक उत्पादनामध्ये सक्ती-एअर कूलिंग सिस्टम समाकलित करण्यासाठी कस्टम कॉन्फिगरेशनची विनंती करू शकतात.

सामान्य कॅबिनेट वर्गीकरण

त्यांच्या स्ट्रक्चरल फॉर्मवर आधारित, फ्लोअर-स्टँडिंग कॅबिनेट प्रामुख्याने दोन मुख्य श्रेणींमध्ये विभागले गेले आहेत:

1. निश्चित प्रकार

वैशिष्ट्ये: अंतर्गत घटक कठोरपणे समर्थन कंस द्वारे आरोहित आहेत; एकदा वायर्ड झाल्यावर ते हलवता येत नाहीत.

अनुप्रयोग: एक साधी रचना आणि कमी खर्चाची वैशिष्ट्ये; सामान्यत: सेटिंग्जमध्ये वापरले जाते जेथे सतत वीज पुरवठ्यासाठी आवश्यकता अत्यंत कठोर नसतात.

प्रतिनिधी मॉडेल: GGD-प्रकार एसी लो-व्होल्टेज पॉवर वितरण कॅबिनेट.

2. ड्रॉ-आउट प्रकार / काढता येण्याजोगा प्रकार

वैशिष्ट्ये: प्रत्येक स्वतंत्र सर्किट वेगळ्या, स्वतंत्र ड्रॉवर युनिटमध्ये ठेवलेले असते.

अनुप्रयोग: देखभालीसाठी अत्यंत सोयीस्कर. विशिष्ट सर्किट अयशस्वी झाल्यास, मुख्य वीज पुरवठा खंडित न करता, संबंधित ड्रॉवर फक्त बाहेर काढला जाऊ शकतो आणि नवीनसह बदलला जाऊ शकतो.

प्रतिनिधी मॉडेल: GCK, GCS आणि MNS-प्रकारचे प्रगत ऊर्जा वितरण कॅबिनेट.

फ्लोअर-स्टँडिंग वि. वॉल-माउंट केलेले वितरण बॉक्स: फरक काय आहे?

उत्पादन निवड आणि कॉन्फिगरेशन शिफारसी

तुमच्या विशिष्ट प्रकल्प आवश्यकतांवर आधारित, पूर्व-विक्री टप्प्यात,शांगमिंगतुमच्यासाठी सर्वात योग्य कॉन्फिगरेशनची शिफारस करेल. साधारणपणे सांगायचे तर, आम्ही वारंवार समर्थन करत असलेल्या ऍप्लिकेशनच्या परिस्थितीशी संबंधित कॉन्फिगरेशन शिफारशींसह खाली सूचीबद्ध आहेत.

1. औद्योगिक मुख्य वीज वितरण

शिफारस केलेले कॉन्फिगरेशन:

कॅबिनेट परिमाणे: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

साहित्य: कोल्ड-रोल्ड स्टील शीट (≥1.5 मिमी)

संरक्षण रेटिंग: IP30 / IP40

रचना: सिंगल कॅबिनेट किंवा जोडलेले कॅबिनेट (मॉड्युलर/विभाज्य)

अंतर्गत: ACB / MCCB + बसबार प्रणालीच्या स्थापनेसाठी डिझाइन केलेले

2. उच्च-वर्तमान / मुख्य इनकमिंग लाइन सिस्टम

शिफारस केलेले कॉन्फिगरेशन:

रुंदी: ≥800 मिमी

खोली: ≥800 मिमी

रचना: दुहेरी-दरवाजा किंवा बहु-दरवाजा डिझाइन

अंतर्गत जागा: उच्च-वर्तमान तांबे बसबार समर्थन; वरच्या किंवा खालच्या केबल प्रवेशासाठी आरक्षित जागा समाविष्ट आहे.

3. ऑटोमेशन कंट्रोल / पीएलसी कंट्रोल कॅबिनेट

शिफारस केलेले कॉन्फिगरेशन:

परिमाणे: 1600-2000 मिमी (एच)

साहित्य: पावडर-लेपित स्टील शीट / स्टेनलेस स्टील

संरक्षण रेटिंग: IP40 / IP54

अंतर्गत: माउंटिंग प्लेट + डीआयएन रेल

4. मैदानी अनुप्रयोग

शिफारस केलेले कॉन्फिगरेशन:

संरक्षण रेटिंग: IP54 / IP65

साहित्य: स्टेनलेस स्टील (304/316) किंवा आउटडोअर-ग्रेड पावडर-लेपित स्टील

वैशिष्ट्ये: रेनप्रूफ कॅनोपी + सीलिंग स्ट्रिप्स + अँटी-कंडेन्सेशन डिझाइन

5. अत्यंत संक्षारक वातावरण

शिफारस केलेले कॉन्फिगरेशन:

साहित्य: 304/316 स्टेनलेस स्टील

संरक्षण रेटिंग: IP55+

पृष्ठभाग उपचार: विरोधी गंज कोटिंग

फ्लोअर-स्टँडिंग पॉवर डिस्ट्रीब्युशन कॅबिनेट एन्क्लोजरवर नियमित देखभाल कशी करावी?

1. साफसफाई आणि धूळ काढणे

कॅबिनेटच्या आतून जमा झालेली धूळ काढण्यासाठी कोरडे न विणलेले कापड आणि व्हॅक्यूम क्लिनर वापरा; ओले कापड वापरणे किंवा संकुचित हवेचा थेट स्फोट करणे कठोरपणे प्रतिबंधित आहे.

बसबार, इन्सुलेटर, सर्किट ब्रेकर आर्क शूट्स आणि वेंटिलेशन चॅनेल साफ करण्याकडे विशेष लक्ष द्या.

2. विद्युत जोडणी घट्ट करणे

ढिलेपणासाठी सर्व बोल्ट कनेक्शन बिंदूंची तपासणी करा; त्यांना निर्दिष्ट टॉर्क मूल्यांमध्ये पुन्हा घट्ट करण्यासाठी टॉर्क रेंच वापरा.

ऑक्सिडेशन किंवा आर्किंग हानीची चिन्हे आढळल्यास, टर्मिनल पॉलिश किंवा बदलणे आवश्यक आहे.

3. घटक कार्यात्मक चाचणी

सर्किट ब्रेकर्स: मॅन्युअल ओपनिंग आणि क्लोजिंग ऑपरेशन्स सुरळीत आहेत आणि ट्रिपिंग यंत्रणा प्रतिसाद देणारी असल्याचे सत्यापित करा.

कॉन्टॅक्टर्स/रिले: पोशाखांसाठी संपर्कांच्या स्थितीची तपासणी करा आणि कॉइलचा प्रतिकार सामान्य मर्यादेत असल्याचे सत्यापित करा.

कॅपॅसिटर: कॅपेसिटन्स डिग्रेडेशन, फुगवटा किंवा इलेक्ट्रोलाइट गळतीची चिन्हे तपासा.

SPDs (सर्ज प्रोटेक्शन डिव्हाइसेस): स्टेटस इंडिकेटर विंडो हिरवी आहे आणि डिग्रेडेशन इंडिकेटर ट्रिगर झाला नाही याची पडताळणी करा.

4. इन्सुलेशन कामगिरी चाचणी

खालील मोजण्यासाठी आणि पुष्टी करण्यासाठी 500V किंवा 1000V megohmmeter वापरा:

फेज-टू-फेज इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

फेज-टू-ग्राउंड इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

मोजलेली मूल्ये या मानकांपेक्षा कमी असल्यास, ओलावा प्रवेश किंवा दूषित होण्यासारख्या संभाव्य कारणांचा तपास करा.

5. यांत्रिक संरचना देखभाल

ड्रॉवर-प्रकार युनिट्सचे मार्गदर्शक रेल आणि इंटरलॉकिंग यंत्रणा ते चिकटलेले किंवा बंधनकारक नाहीत याची खात्री करा. विशेषत: इलेक्ट्रिकल उपकरणांसाठी डिझाइन केलेले ग्रीस वापरून हलणारे भाग वंगण घालणे.

"पाच-प्रतिबंध" (इंटरलॉकिंग) सुरक्षा यंत्रणेची कार्यक्षमता वेळोवेळी सत्यापित करा.
