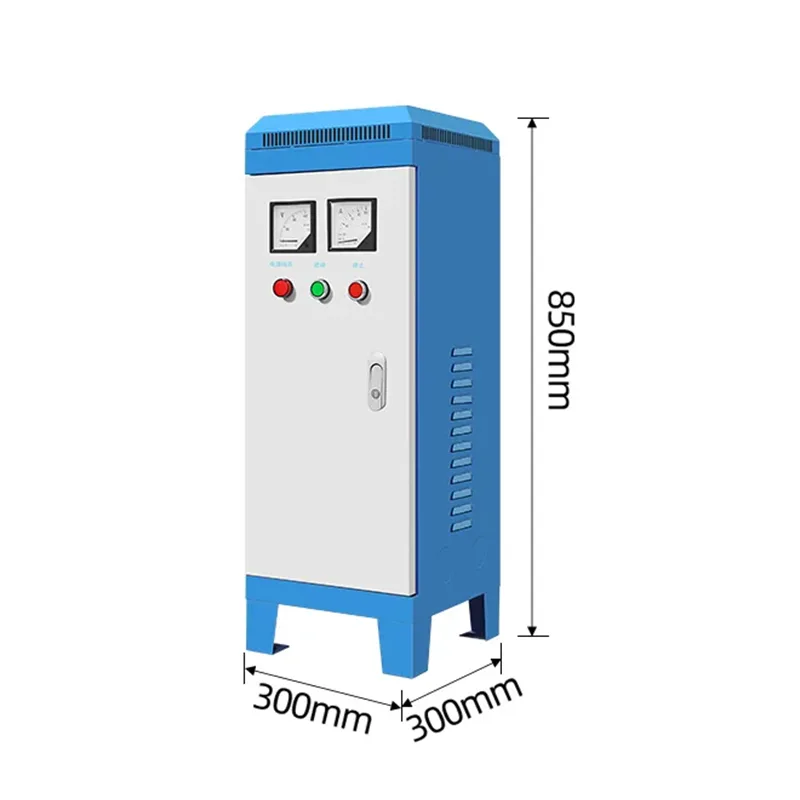

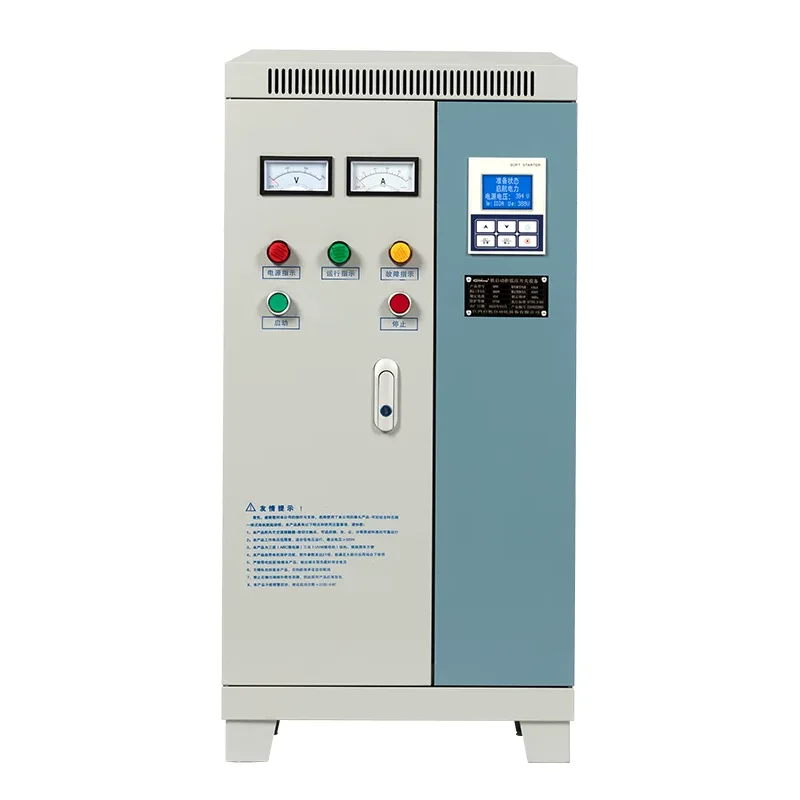

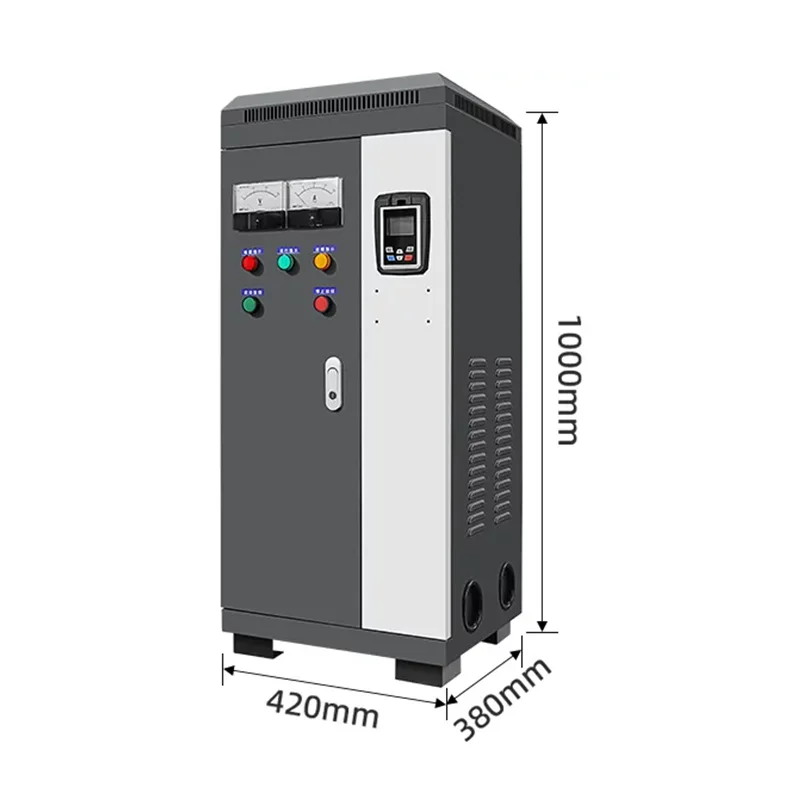

लो-व्होल्टेज सॉफ्ट स्टार्टर पॉवर वितरण कॅबिनेट

शांगमिंग हा चीनमधील लो-व्होल्टेज सॉफ्ट स्टार्टर पॉवर डिस्ट्रिब्युशन कॅबिनेटचा निर्माता आणि पुरवठादार आहे. ही उच्च-कार्यक्षमता, उच्च-गुणवत्तेची उपकरणे केवळ पारंपारिक वीज वितरण कार्येच करत नाहीत तर सॉफ्ट स्टार्ट तंत्रज्ञानाद्वारे मोटर सुरू होणारा विद्युत् प्रवाह आणि टॉर्क नियंत्रित करते, विद्युत आणि यांत्रिक धक्के कमी करते.

कमी-व्होल्टेज सॉफ्ट स्टार्टर वितरण कॅबिनेट का आवश्यक आहे?

पारंपारिक पूर्ण-व्होल्टेज सुरू झाल्याने दोन प्रमुख समस्या आहेत:

वर्तमान वाढ: सुरू होणारा प्रवाह रेट केलेल्या प्रवाहाच्या 5-7 पट पोहोचू शकतो, ज्यामुळे ग्रिड व्होल्टेजमध्ये अचानक घट होऊ शकते, त्याच ओळीवरील इतर उपकरणांवर परिणाम होतो आणि सर्किट ब्रेकर चुकीच्या पद्धतीने ट्रिप होऊ शकतात.

यांत्रिक पोशाख: प्रचंड तात्कालिक टॉर्क मोटर शाफ्ट, बेल्ट, रिड्यूसर किंवा वॉटर पंप पाइपलाइनवर प्रचंड प्रभाव पाडू शकतो, उपकरणांचे आयुष्य कमी करू शकतो.

तथापि, तुम्ही आमचे लो-व्होल्टेज सॉफ्ट स्टार्टर डिस्ट्रिब्युशन कॅबिनेट निवडल्यास, तुम्ही थायरिस्टर्सद्वारे व्होल्टेज नियंत्रित करू शकता, ज्यामुळे मोटरला शून्य व्होल्टेजवरून रेट केलेल्या व्होल्टेजपर्यंत सहजतेने वाढू शकते. प्रारंभिक प्रवाह सामान्यत: रेट केलेल्या प्रवाहाच्या 2-3 पट मर्यादित असतो.

कामाचे तत्व

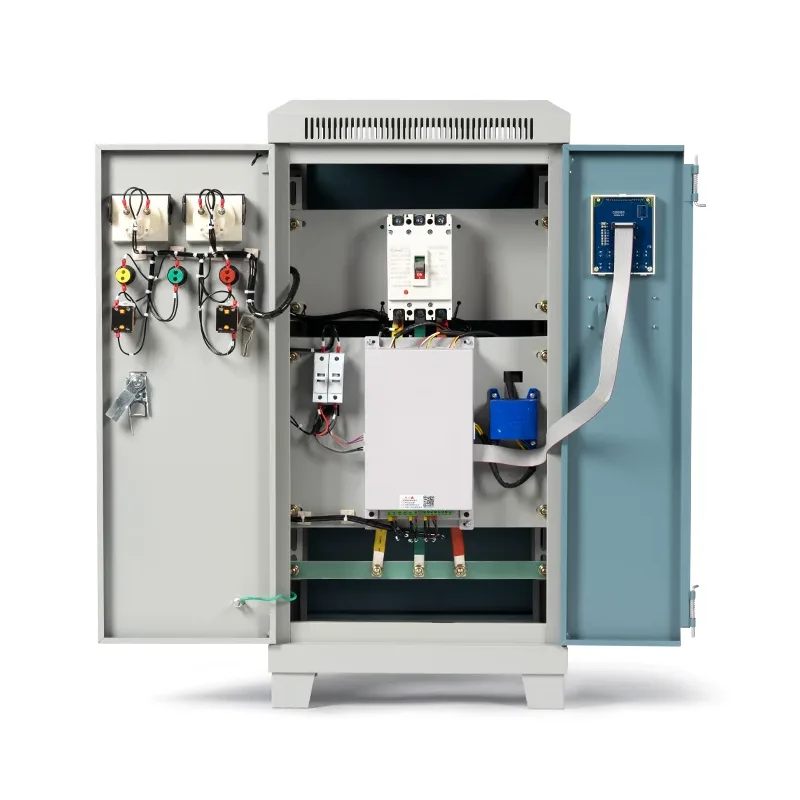

स्टार्टअप टप्प्यात, लो-व्होल्टेज सॉफ्ट स्टार्टर पॉवर डिस्ट्रिब्युशन कॅबिनेट थायरिस्टर्सचे वहन कोन बदलते, हळूहळू मोटरवर लागू व्होल्टेज वाढवते, सुरळीत सुरू होण्यास अनुमती देते.

स्टार्टअपनंतर, बायपास कॉन्टॅक्टर गुंततो आणि सॉफ्ट स्टार्टर विश्रांतीच्या स्थितीत प्रवेश करतो. थांबल्यावर, ते व्होल्टेज हळूहळू कमी होण्यासाठी देखील नियंत्रित करते, अचानक बंद झाल्यामुळे होणारे वॉटर हॅमर प्रभाव प्रतिबंधित करते.

जर सॉफ्ट स्टार्टर वापरला गेला नाही आणि त्याऐवजी पारंपारिक मोटर वापरली गेली, तर स्टार्टअप दरम्यान अचानक करंट वाढल्याने व्होल्टेज ड्रॉप, उपकरणाचा प्रभाव, ग्रीडमधील चढउतार आणि यांत्रिक पोशाख यासारख्या विविध समस्या उद्भवू शकतात.

तांत्रिक मापदंड

अनुप्रयोग परिस्थिती

लो-व्होल्टेज सॉफ्ट स्टार्टर डिस्ट्रिब्युशन कॅबिनेट्स मोठ्या मोटर पॉवर असलेल्या ऍप्लिकेशन्ससाठी आदर्श आहेत, शॉक सुरू होण्यास संवेदनशील आहेत आणि जेथे उपकरणांचे आयुष्य आणि पॉवर ग्रिड स्थिरतेसाठी आवश्यकता आहेत. आम्ही अनेक विविध उद्योगांमध्ये ग्राहकांना हे उत्पादन देखील प्रदान केले आहे.

स्थापना आणि प्रारंभिक कमिशनिंग चरण

स्थापनेपूर्वी, वितरण कक्षामध्ये कमी-व्होल्टेज सॉफ्ट स्टार्टर पॉवर डिस्ट्रिब्युशन कॅबिनेट, ऑपरेटिंग पॅसेजवे (शिफारस केलेली रुंदी ≥ 1.2m) सामावून घेण्यासाठी पुरेशी जागा असल्याची खात्री करा. स्थापना क्षेत्रामध्ये एक स्तर मजला असावा आणि फाउंडेशन चॅनेल स्टील सुरक्षितपणे वेल्डेड आणि ग्राउंड केलेले असणे आवश्यक आहे.

इन्स्टॉलेशन दरम्यान, केबल एंट्री/एक्झिट बॉटम-इन/बॉटम-आउट किंवा टॉप-इन/टॉप-आउट आहे की नाही याची खात्री करा आणि केबल ट्रेंच किंवा केबल ट्रेची आगाऊ योजना करा. सॉफ्ट स्टार्टर कॅबिनेट > 110kW साठी, सक्तीचे एअर कूलिंग डिव्हाइस आवश्यक आहे.

सुरुवातीच्या कमिशनिंग दरम्यान, कॅबिनेट खराब झालेले नाही, पेंट अखंड आहे आणि खुणा स्पष्ट आहेत याची पुष्टी करा.

त्यानंतर, विद्युत कनेक्शन तपासा, प्रत्येक प्राथमिक सर्किट वायरिंगची पडताळणी करून, कोणतेही सैल कनेक्शन किंवा चुकीचे कनेक्शन नाहीत याची खात्री करा.

प्रत्येक इंटरलॉक पॉइंटच्या सामान्य ऑपरेशनची पडताळणी करण्यासाठी, पाच-प्रूफ इंटरलॉक चाचणी देखील आवश्यक आहे. संरक्षण क्रियांची अचूकता सत्यापित करण्यासाठी एकात्मिक संरक्षण उपकरण वापरून शॉर्ट सर्किट आणि ओव्हरलोड्सचे अनुकरण करा.

दुय्यम प्रणाली असल्यास, RS485 किंवा इतर संप्रेषण इंटरफेसचे सामान्य ऑपरेशन सत्यापित करा.

शेवटी, स्टार्ट-अप पॅरामीटर्सला इष्टतम सेटिंग्जमध्ये समायोजित करून, नो-लोड परिस्थितीत अनेक स्टार्ट-अप चाचण्या करा.
