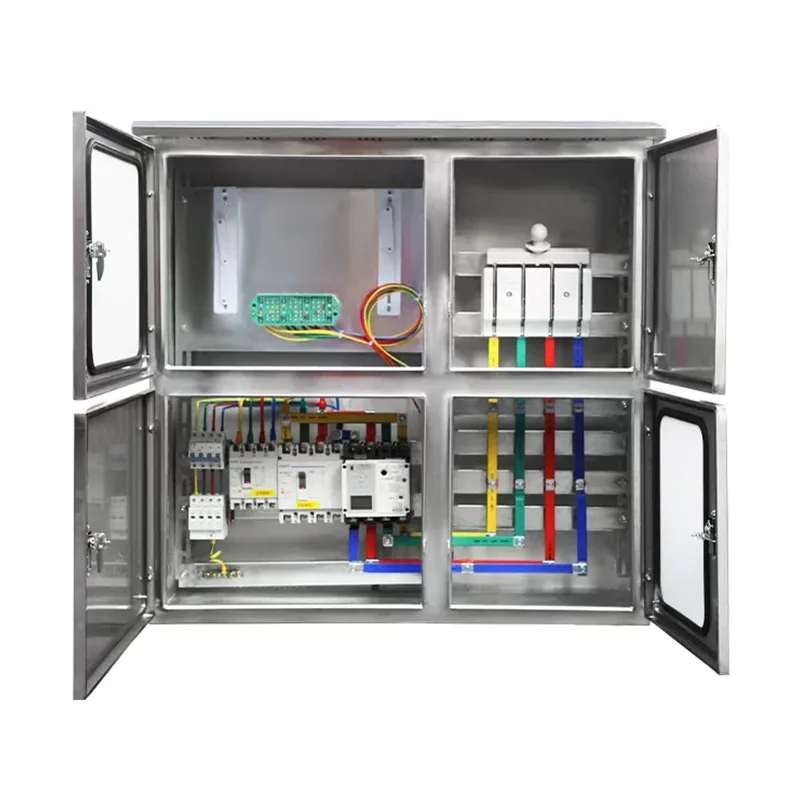

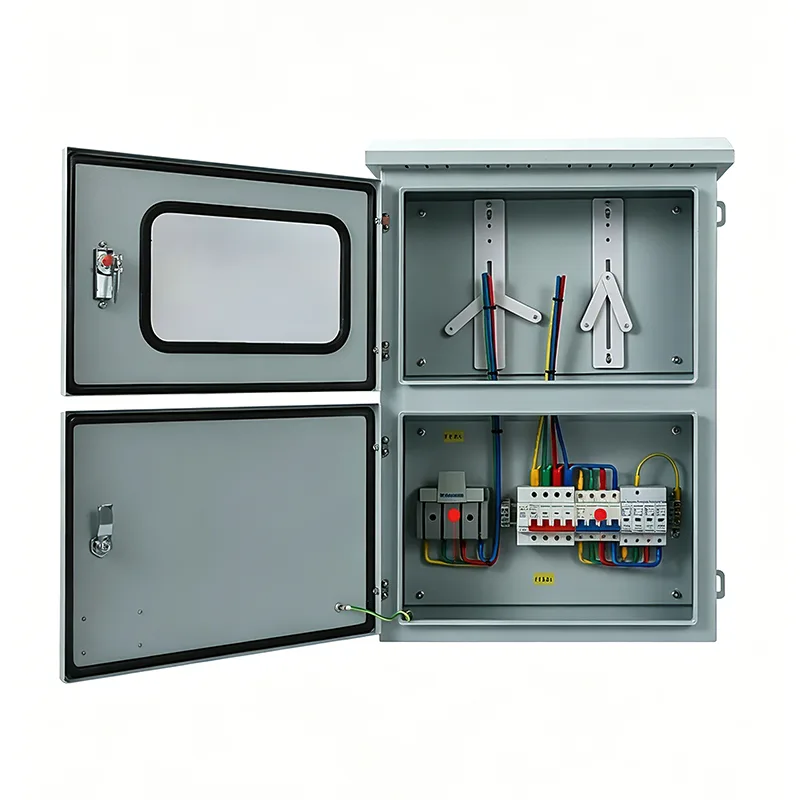

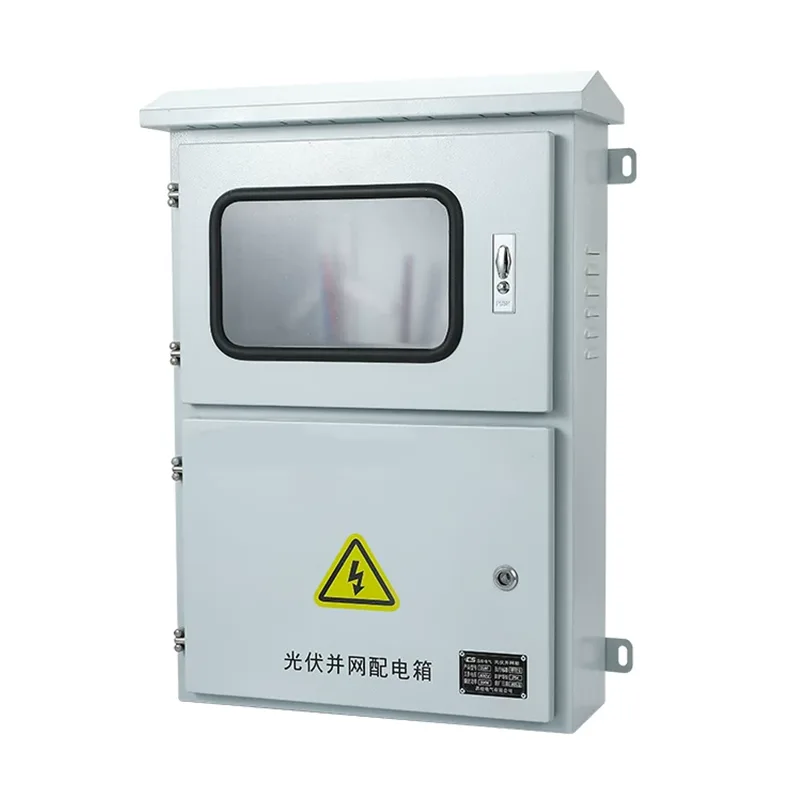

आउटडोअर फोटोव्होल्टेइक ग्रिड-कनेक्टेड जंक्शन बॉक्स

आउटडोअर फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले जंक्शन बॉक्स फोटोव्होल्टेइक पॉवर जनरेशन सिस्टमच्या DC बाजू आणि इन्व्हर्टर दरम्यान वापरले जातात. तुम्हाला हे उत्पादन स्पर्धात्मक किंमतीत सानुकूलित करायचे असल्यास, तुम्ही Shangming निवडू शकता आणि आम्ही तुमचे विश्वसनीय पुरवठादार होऊ.

मुख्य कार्ये

आउटडोअर फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेला जंक्शन बॉक्स संरक्षण, अलगाव आणि देखरेख समाकलित करतो. आम्ही सानुकूलित सर्किट क्रमांक, ब्रँडेड घटक आणि बुद्धिमान कार्यांना समर्थन देतो. विशिष्ट कॉन्फिगरेशन सोल्यूशन्स आणि कोटेशनसाठी, कृपया आमच्याशी संपर्क साधा.

1. स्ट्रिंग बसिंग आणि वर्तमान वितरण

पीव्ही पॉवर प्लांटमध्ये मालिकेत जोडलेले अनेक सौर पॅनेल असतात. ग्रिड-कनेक्ट केलेला जंक्शन बॉक्स एक अभिसरण आणि शंटिंग संरक्षण यंत्रणा म्हणून काम करतो.

कन्व्हर्जिंग फंक्शन: हे इन्व्हर्टरला आउटपुट करण्यासाठी एकाच बसमध्ये एकाधिक स्ट्रिंग्समधून DC पॉवर एकत्रित करते, वायरिंग सुलभ करते आणि DC केबल खर्चात बचत करते.

शंटिंग प्रोटेक्शन: प्रत्येक इनपुट स्वतंत्र डीसी फ्यूजसह सुसज्ज आहे. जेव्हा एका स्ट्रिंगमध्ये शॉर्ट सर्किट होते, तेव्हा इतर स्ट्रिंगच्या सामान्य वीज निर्मितीवर परिणाम न करता, दोष त्या शाखेत मर्यादित असतो.

2. लाइटनिंग आणि सर्ज संरक्षण

फोटोव्होल्टेइक पॅनेल उघड्या छतावर किंवा जमिनीवर स्थापित केल्यामुळे, ते विजेच्या झटक्याला अतिसंवेदनशील असतात. जंक्शन बॉक्समध्ये समाकलित केलेला सर्ज प्रोटेक्टर लाइनमधील तात्काळ उच्च व्होल्टेज ओळखू शकतो आणि नॅनोसेकंदांमध्ये ओव्हरव्होल्टेज जमिनीवर सोडू शकतो.

हे इन्व्हर्टरच्या आधी संरक्षणाची पहिली ओळ म्हणून काम करते, ज्यामुळे इन्व्हर्टरच्या इलेक्ट्रॉनिक घटकांना हानी पोहोचू शकणाऱ्या विजेच्या झटक्याला प्रतिबंध होतो.

3. सुरक्षितता अलगाव आणि शारीरिक डिस्कनेक्शन

एनक्लोजरमध्ये हाय-व्होल्टेज डीसी आयसोलेटिंग स्विच किंवा सर्किट ब्रेकर आहे. जेव्हा इन्व्हर्टर किंवा डाउनस्ट्रीम उपकरणांवर देखभाल आवश्यक असते, तेव्हा जंक्शन बॉक्स मॅन्युअली डिस्कनेक्ट केल्याने देखरेखीची बाजू पूर्णपणे डी-एनर्जिज्ड असल्याची खात्री होते, कर्मचारी सुरक्षिततेचे संरक्षण होते.

शांगमिंगचे ग्रिड-कनेक्ट केलेले एनक्लोजर उच्च-कार्यक्षमता आणि विश्वासार्ह आहे, प्रणाली चालू असताना सुरक्षित प्रवाह व्यत्यय आणण्यास अनुमती देते, ज्यामुळे आग लागू शकते अशा धोकादायक आर्क्सची निर्मिती रोखते.

4. रिव्हर्स चार्जिंग संरक्षण

सकाळी, संध्याकाळी किंवा ढगाळ दिवसांमध्ये, वेगवेगळ्या तारांचे आउटपुट व्होल्टेज भिन्न असू शकतात. संरक्षणाशिवाय, उच्च व्होल्टेज असलेल्या स्ट्रिंग कमी व्होल्टेज असलेल्या स्ट्रिंगमध्ये विद्युत प्रवाह परत येऊ शकतात.

पर्यायी रिव्हर्स चार्जिंग डायोड उपलब्ध आहेत, विद्युत प्रवाह केवळ एकदिशात्मकपणे इन्व्हर्टरकडे वाहतो याची खात्री करून, स्थानिक ओव्हरहाटिंग किंवा रिव्हर्स करंटमुळे आग लागण्यापासून प्रतिबंधित करते.

5. पर्यावरण संरक्षण आणि स्थिती निरीक्षण

कारण हे उत्पादन घराबाहेर स्थापित केले जाणार आहे, पावसाच्या पाण्याचे गंज आणि अतिनील वृद्धत्व टाळण्यासाठी संलग्नक मध्ये IP65/IP66 संरक्षण रेटिंग आहे. पॉवर स्टेशनच्या संपूर्ण 25 वर्षांच्या कालावधीत अंतर्गत अचूक घटक विश्वसनीयरित्या कार्य करतात.

ऑप्शनल इंटेलिजेंट मॉनिटरिंग फंक्शन रिअल टाइममध्ये प्रत्येक स्ट्रिंगचे वर्तमान, व्होल्टेज आणि अंतर्गत तापमानाचे निरीक्षण करते आणि असामान्य वीज निर्मितीच्या बाबतीत ताबडतोब अलार्म देते.

फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले जंक्शन बॉक्स हे आउटडोअर वापरासाठी वॉटरप्रूफ का असावेत?

PV सिस्टीम सामान्यत: छतावर किंवा खुल्या मैदानात स्थापित केल्या जातात आणि ग्रिड-कनेक्ट केलेले जंक्शन बॉक्स खालील गंभीर आव्हानांना तोंड देतात:

तापमानात कमालीची तफावत: उन्हाळ्यात तापमान ७० डिग्री सेल्सिअसपर्यंत पोहोचू शकते, तर हिवाळ्यात तापमान -३० डिग्री सेल्सिअसपर्यंत खाली येऊ शकते.

अतिनील किरणोत्सर्ग: सूर्यप्रकाशाच्या दीर्घकालीन बाह्य प्रदर्शनासाठी अतिनील स्थिरता आवश्यक आहे; अन्यथा, ते वृद्धत्वाला बळी पडतात.

ओलावा आणि संक्षेपण: ते पर्जन्यरोधक असले पाहिजेत आणि अंतर्गत कंडेन्सेशन काढून टाकण्यासाठी आणि इलेक्ट्रिकल घटकांना ओलसर होण्यापासून रोखण्यासाठी श्वासोच्छ्वास वाल्वने सुसज्ज असले पाहिजे.

म्हणून, सामान्य वापरासाठी आणि ऑपरेशन दरम्यान वारंवार देखभाल टाळण्यासाठी, स्थिर कार्यप्रदर्शन आणि आयुर्मान राखण्यासाठी, एक बाह्य जलरोधक डिझाइन आवश्यक आहे.

अनुप्रयोग परिस्थिती आणि कॉन्फिगरेशन शिफारसी

शांगमिंगचे आउटडोअर फोटोव्होल्टेइक ग्रिड-कनेक्ट केलेले जंक्शन बॉक्स संपूर्ण फोटोव्होल्टेइक उद्योग साखळीमध्ये, निवासी छतापासून ते मोठ्या प्रमाणात जमिनीवर बसवलेल्या पॉवर स्टेशनपर्यंत वापरले जाऊ शकतात. आम्ही सामान्य परिस्थितींवर आधारित कॉन्फिगरेशन शिफारसी देऊ.

1. निवासी वितरीत फोटोव्होल्टेइक प्रणाली

या प्रकारचा वापर अतिशय सामान्य आहे, सामान्यत: ग्रामीण भागात विला किंवा स्वयं-निर्मित घरांच्या छतावर किंवा भिंतींवर स्थापित केला जातो. हे छतावरील विविध दिशानिर्देशांमधून अनेक फोटोव्होल्टेइक पॅनेल एकत्रित करते आणि मूलभूत विजेचे संरक्षण प्रदान करते.

कॉन्फिगरेशन शिफारसी: बॉक्स स्वच्छ दिसावा आणि लहान आकाराचा, 1-4 स्ट्रिंग इनपुट आणि अत्यंत संवेदनशील अग्निसुरक्षा निरीक्षणासह सुसज्ज असावा.

2. औद्योगिक आणि व्यावसायिक रूफटॉप पॉवर स्टेशन

या प्रकरणात, फॅक्टरी वर्कशॉप्स, लॉजिस्टिक वेअरहाऊस किंवा मोठ्या शॉपिंग मॉल्सच्या सपाट छतावर ग्रिड-कनेक्ट केलेला बॉक्स स्थापित केला जातो. मध्यम आकाराच्या वीज निर्मिती क्षमतेसाठी, ते स्ट्रिंग इन्व्हर्टरमध्ये प्रवेश करण्यापूर्वी डझनभर फोटोव्होल्टेइक स्ट्रिंग्स पूर्व-संयोजित करते.

कॉन्फिगरेशन शिफारसी: बॉक्सला उच्च गंज प्रतिरोधक, 8-16 स्ट्रिंग इनपुटची आवश्यकता असते आणि सामान्यत: देखरेख कर्मचाऱ्यांना मॉनिटरिंग रूममधील प्रत्येक शाखेचा वर्तमान पाहण्यासाठी सुविधा देण्यासाठी एक स्मार्ट कम्युनिकेशन मॉड्यूल समाविष्ट असतो.

3. मोठ्या प्रमाणात ग्राउंड-माउंट पॉवर स्टेशन आणि सौर वाळवंट

वाळवंट, पर्वत किंवा मोठ्या मोकळ्या जागेत वितरीत केलेल्या गॅदरिंग बॉक्सला कॉम्बाइनर बॉक्स म्हणतात. प्राथमिक संयोजक उपकरणे म्हणून, ते हजारो सौर पॅनेलमधून विद्युतप्रवाह गोळा करतात आणि ते एका केंद्रीकृत इन्व्हर्टरमध्ये प्रसारित करतात.

कॉन्फिगरेशन शिफारस: IP66, 1500V हाय-व्होल्टेज सिस्टमला समर्पित, अँटी-रिव्हर्स डायोड आणि अचूक स्ट्रिंग मॉनिटरिंग फंक्शन्ससह सुसज्ज आणि सक्रिय कूलिंग/ब्रेथिंग व्हॉल्व्ह वैशिष्ट्यीकृत.

4. सौर + क्रॉस-बॉर्डर ऍप्लिकेशन परिस्थिती

सोलर कारपोर्ट्स: इलेक्ट्रिक वाहन चार्जिंग स्टेशनला वीज पुरवणे. डाउनस्ट्रीम चार्जिंग स्टेशन्सना सौरऊर्जेपासून संरक्षण करण्यासाठी जंक्शन बॉक्स कारपोर्टच्या खांबांवर स्थापित केला आहे.

कृषी सौर आणि मत्स्यपालन सौर पूरक प्रणाली: शेतजमीन किंवा फिशपॉन्डच्या वर कंसात स्थापित. ओलावा प्रतिरोध आणि आम्ल/अल्कली गंज प्रतिकार यासाठी विशेष आवश्यकता अस्तित्वात आहेत; स्टेनलेस स्टीलची शिफारस केली जाते.

आम्हाला का निवडा?

शांगमिंगचा उगम चीनच्या वेन्झोउ येथील युक्विंग येथून झाला आहे, जो "चीनची विद्युत राजधानी" म्हणून प्रसिद्ध आहे. Yueqing च्या इलेक्ट्रिकल इंडस्ट्री क्लस्टरच्या सु-विकसित औद्योगिक साखळीचा उपयोग करून, आम्ही एक कठोर आणि कार्यक्षम उत्पादन आणि गुणवत्ता नियंत्रण प्रणाली स्थापित केली आहे. आमच्या उत्पादन पोर्टफोलिओमध्ये 200 हून अधिक मालिका आणि 6000+ मॉडेल्सचा समावेश आहे, जे जागतिक विद्युत मानकांशी सुसंगत आहे.

आमचे बुद्धिमान संपूर्ण उपकरणे निवडणे IoT सेन्सिंग आणि रिमोट मॉनिटरिंग फंक्शन्स समाकलित करते, तापमान, आर्द्रता आणि करंट यांसारख्या पॅरामीटर्सचे रिअल-टाइम मॉनिटरिंग सक्षम करते. हे स्थिर ऑपरेशन आणि सुरक्षित वीज पुरवठा सुनिश्चित करते.
