आधुनिक वीज वितरणामध्ये सिंगल डोअर वॉल माउंट केलेले इलेक्ट्रिकल एन्क्लोजर का महत्त्वाचे आहे

आधुनिक वीज वितरण प्रणालींमध्ये बदलणारे विद्युत भार, वाढत्या प्रमाणात वितरीत होणारी नियंत्रण उपकरणे आणि सुरक्षित ऑपरेशन आणि देखभालीसाठी कठोर आवश्यकता सामावून घेणे आवश्यक आहे. व्यावसायिक इमारती, औद्योगिक सुविधा, पायाभूत सुविधा प्रकल्प आणि स्वयंचलित उत्पादन रेषा या सर्व विद्युत उपकरणांवर अवलंबून असतात जे स्पष्टपणे आयोजित केलेल्या मांडणीमध्ये स्थापित, प्रवेश आणि देखभाल करता येतात. या प्रणाली विकसित होत असताना, विद्युत पायाभूत सुविधांच्या नियोजनाचा एक महत्त्वाचा भाग म्हणून संलग्नक डिझाइन राहते.

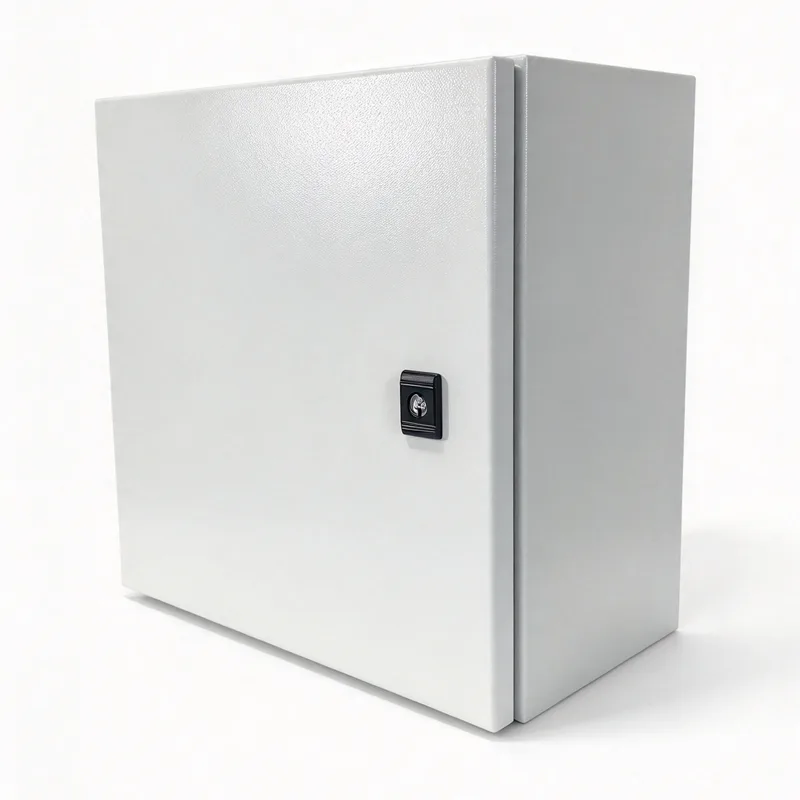

सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, टर्मिनल ब्लॉक्स आणि कंट्रोल डिव्हायसेससाठी इलेक्ट्रिकल एन्क्लोजर अनेकदा दुय्यम मानले जात असले तरी, त्यांची रचना उपकरणे व्यवस्था, वायरिंग ऍक्सेस, पर्यावरण संरक्षण आणि देखभाल प्रक्रियांवर थेट प्रभाव टाकते. दसिंगल डोअर वॉल माउंटेड इलेक्ट्रिकल एन्क्लोजरमोठ्या कॅबिनेटच्या मजल्यावरील जागेच्या मागणीशिवाय इलेक्ट्रिकल घटकांना समर्पित घरांची आवश्यकता असते तेथे वापरलेले एक संलग्न स्वरूप आहे.

आधुनिक वीज वितरणातील बदलत्या गरजा

पॉवर डिस्ट्रिब्युशन आता केंद्रीय पुरवठा बिंदूपासून डाउनस्ट्रीम सर्किट्सपर्यंत वीज पोहोचवण्यापुरते मर्यादित नाही. बऱ्याच इंस्टॉलेशन्समध्ये आता स्थानिक वितरण बोर्ड, मोटर कंट्रोल्स, मॉनिटरिंग डिव्हाइसेस, कम्युनिकेशन इंटरफेस आणि ऑटोमेशन उपकरणे समाविष्ट आहेत. हे घटक लोड मॅनेजमेंट, इक्विपमेंट मॉनिटरिंग, लाइटिंग कंट्रोल आणि प्रोडक्शन-लाइन ऑपरेशन यासारख्या कार्यांना समर्थन देतात.

हा विकास विद्युत प्रणाली डिझाइनरसाठी व्यावहारिक आव्हाने निर्माण करतो. केबल रूटिंग, उष्णता नष्ट करणे, तपासणी आणि सर्व्हिसिंगसाठी पुरेशी जागा सोडताना उपकरणे उपलब्ध इंस्टॉलेशन क्षेत्रांमध्ये बसणे आवश्यक आहे. एकाधिक इलेक्ट्रिकल कंट्रोल पॉइंट्स असलेल्या सुविधांमध्ये, प्रत्येक एनक्लोजरची प्लेसमेंट केबलची लांबी, इंस्टॉलेशनची जटिलता आणि देखभाल दरम्यान प्रवेश प्रभावित करू शकते.

त्यामुळे आच्छादनाची निवड व्यापक वितरण रचनेचा भाग बनते. वॉल-माउंटेड फॉरमॅट निवडलेल्या स्थानिक नियंत्रण आणि वितरण व्यवस्थांना सामावून घेऊ शकतात जेथे भिंतीवर जागा उपलब्ध आहे आणि उपकरणांना मोठ्या मजल्यावरील स्टँडिंग कॅबिनेटची आवश्यकता नाही. त्यांची उपयुक्तता इलेक्ट्रिकल असेंब्ली, घटक परिमाणे, स्थापना वातावरण आणि लागू सुरक्षा आवश्यकतांवर अवलंबून असते.

वॉल-माउंट केलेले डिझाइन आणि स्पेस युटिलायझेशन

मजल्यावरील जागा कारखाने, व्यावसायिक इमारती, उपयुक्तता कक्ष आणि उपकरणे क्षेत्रांमध्ये एक मौल्यवान संसाधन आहे. मोठ्या वितरण कॅबिनेट अनेक अनुप्रयोगांसाठी आवश्यक राहतात, विशेषत: जेथे उच्च सर्किट घनता किंवा लक्षणीय विद्युत उपकरणांना जास्त अंतर्गत आवाज आवश्यक असतो. लहान नियंत्रण असेंब्ली, तथापि, ते सेवा देत असलेल्या उपकरणांच्या जवळ स्थापित केले जाऊ शकतात.

भिंत-माऊंट केलेले संलग्नक निवडलेल्या विद्युत घटकांना मजल्यापासून दूर ठेवू शकते आणि एक परिभाषित स्थापना बिंदू स्थापित करू शकते. उत्पादन सुविधेत, ही व्यवस्था स्थानिक मशीन नियंत्रणे किंवा सहाय्यक वितरण उपकरणांसाठी योग्य असू शकते. व्यावसायिक इमारतीमध्ये, ते विशिष्ट प्रकाश नियंत्रणे, सेवा सर्किट्स किंवा बिल्डिंग ऑटोमेशन घटक सामावून घेऊ शकतात.

केवळ जागा बचत सर्वोत्तम माउंटिंग व्यवस्था निर्धारित करत नाही. भिंतीची मजबुती, माउंटिंग हार्डवेअर, उपकरणाचे वजन, केबल-एंट्रीची ठिकाणे, दरवाजा उघडण्याची परवानगी आणि पात्र कर्मचाऱ्यांसाठी प्रवेश या सर्व गोष्टी स्थापनेच्या नियोजनावर परिणाम करतात. बंदिस्त जागा देखील स्थापित करणे आवश्यक आहे जेणेकरुन ते पदपथ, आपत्कालीन मार्ग किंवा इतर इमारत सेवांमध्ये अडथळा आणणार नाही.

एनक्लोजर स्ट्रक्चर इलेक्ट्रिकल ऑर्गनायझेशनला समर्थन देते

सुनियोजित इलेक्ट्रिकल इंस्टॉलेशनला त्याचे घटक बसण्यासाठी पुरेशा जागेपेक्षा जास्त जागा आवश्यक असते. सर्किट ब्रेकर्स, टर्मिनल ब्लॉक्स, रिले, पॉवर सप्लाय आणि कंट्रोल डिव्हायसेसना सुरक्षित वायरिंग आणि कार्यक्षम तपासणीस समर्थन देणारे एक व्यवस्थित अंतर्गत लेआउट आवश्यक आहे. खराब घटक प्लेसमेंटमुळे कनेक्शन ट्रेस करणे कठीण होऊ शकते आणि समस्यानिवारणासाठी लागणारा वेळ वाढू शकतो.

एकल-दरवाजा कॉन्फिगरेशन संलग्नक आतील भागात एक प्राथमिक प्रवेश प्रदान करते. ही व्यवस्था कॉम्पॅक्ट इंस्टॉलेशन्समधील अंतर्गत घटकांमध्ये प्रवेश सुलभ करू शकते, विशेषतः जेथे उपकरणे लेआउट तुलनेने सरळ आहे. बिजागरांची स्थिती, दरवाजाचा स्विंग, लॉकिंग व्यवस्था, माउंटिंग-प्लेटची परिमाणे आणि वापरण्यायोग्य अंतर्गत खोली उपलब्ध जागा किती प्रभावीपणे वापरता येईल यावर प्रभाव टाकतात.

दसिंगल डोअर वॉल माउंटेड इलेक्ट्रिकल एन्क्लोजरनिवडलेल्या इलेक्ट्रिकल असेंब्लीसाठी भौतिक गृहनिर्माण म्हणून काम करू शकते, परंतु त्याची अंतर्गत क्षमता स्थापित केल्या जात असलेल्या उपकरणांशी संबंधित असणे आवश्यक आहे. डिझायनरना केबल बेंड त्रिज्या, वायरिंग नलिका, टर्मिनल ऍक्सेस, कंडक्टर सेग्रीगेशन, ग्राउंडिंग कनेक्शन आणि भविष्यातील देखभालीसाठी जागा या गोष्टींचा विचार करणे आवश्यक आहे. कॉम्पॅक्ट एक्सटीरियरचा परिणाम आतील भागात जास्त गर्दी होऊ नये.

विद्युत सुरक्षितता पूर्ण स्थापनेवर अवलंबून असते

विद्युत सुरक्षा घटक, संरक्षक उपकरणे, संलग्नक बांधकाम, स्थापना पद्धती आणि कार्यपद्धती यांच्या समन्वयाने निर्धारित केली जाते. एक संलग्नक विद्युत उपकरणे आजूबाजूच्या वातावरणापासून वेगळे करण्यास मदत करते आणि योग्यरित्या डिझाइन आणि स्थापित केल्यावर अपघाती संपर्कास कमी करू शकते. तथापि, प्रत्येक विद्युत किंवा पर्यावरणीय धोक्यांपासून स्वतःचे संलग्नक संपूर्ण संरक्षण प्रदान करत नाही.

धूळ आणि पाण्याच्या प्रवेशापासून संरक्षण विशेषतः संबंधित आहे जेथे विद्युत उपकरणे कार्यशाळा, प्लांट रूम, सर्व्हिस कॉरिडॉर किंवा बाहेरील ठिकाणी चालतात. आवश्यक प्रवेश संरक्षण रेटिंग प्रतिष्ठापन परिस्थिती आणि एक्सपोजर स्तरावर अवलंबून असते. दार सील, केबल ग्रंथी, प्रवेश उघडणे, फास्टनर्स आणि असेंबली कारागीर पूर्ण केलेल्या स्थापनेद्वारे प्राप्त केलेल्या संरक्षणावर परिणाम करू शकतात.

ग्राउंडिंग आणि बाँडिंग व्यवस्था देखील संलग्न बांधकाम आणि लागू असलेल्या विद्युत आवश्यकतांसाठी योग्य असणे आवश्यक आहे. विद्युत सातत्य राखण्यासाठी धातूच्या संलग्नकांना संरक्षणात्मक बंधनाची आवश्यकता असू शकते, तर इतर बांधकाम साहित्याचे डिझाइन विचार भिन्न असतात. ओव्हरकरंट प्रोटेक्शन, कंडक्टर साइझिंग, इन्सुलेशन, वर्किंग क्लीयरन्स आणि सुरक्षित अलगाव हे एकूण प्रणालीचे आवश्यक भाग आहेत.

कॉम्पॅक्ट वितरण असेंब्लीमध्ये थर्मल मॅनेजमेंट

जसजसे इलेक्ट्रिकल सिस्टीम अधिक कॉम्पॅक्ट होत जातात, तसतसे उष्णता व्यवस्थापन हा अधिकाधिक महत्त्वाचा डिझाइन विचार बनतो. सर्किट संरक्षण उपकरणे, स्विचिंग घटक, ट्रान्सफॉर्मर, वीज पुरवठा आणि इतर उपकरणे ऑपरेशन दरम्यान उष्णता निर्माण करू शकतात. जेव्हा अनेक उपकरणे मर्यादित बंदिस्त व्हॉल्यूममध्ये कार्य करतात, तेव्हा जमा होणारी उष्णता अंतर्गत तापमान वाढवू शकते.

जास्त तापमान घटक कार्यक्षमतेवर, ऑपरेटिंग जीवनावर आणि संवेदनशील इलेक्ट्रॉनिक उपकरणांच्या स्थिरतेवर परिणाम करू शकते. त्यामुळे थर्मल प्लॅनिंगमध्ये अपेक्षित विद्युत भार, घटकांचे नुकसान, सभोवतालचे तापमान, संलग्न परिमाण, माउंटिंग पोझिशन आणि उपलब्ध उष्णता-विघटन मार्ग यांचा विचार केला पाहिजे.

वेंटिलेशन ओपनिंग योग्य वातावरणात उष्णता व्यवस्थापित करण्यात मदत करू शकते, परंतु ते धूळ आणि आर्द्रतेपासून संरक्षणावर देखील परिणाम करू शकतात. जेथे पर्यावरणाचे संरक्षण करणे आवश्यक आहे, तेथे पर्यायी थर्मल व्यवस्थापन पद्धती आवश्यक असू शकतात. योग्य डिझाईन केवळ बंदिस्त स्वरूपावर अवलंबून नसून स्थापित घटक आणि कार्य परिस्थितीवर अवलंबून असते.

देखभाल प्रवेश आणि दीर्घकालीन परिचालन कार्यक्षमता

देखभाल आवश्यकता बहुतेकदा प्रारंभिक स्थापना खर्च किंवा फूटप्रिंट प्रमाणेच बंदिस्त निवडीवर प्रभाव टाकतात. इलेक्ट्रिकल तंत्रज्ञांनी सर्किट ओळखणे, कनेक्शनची तपासणी करणे, घटक बदलणे आणि अनावश्यक अडथळ्याशिवाय दोष तपासणे आवश्यक आहे. प्रवेश करण्यायोग्य संलग्न लेआउट या कार्यांना समर्थन देऊ शकते आणि वैयक्तिक डिव्हाइस शोधण्यात घालवलेला वेळ कमी करू शकते.

क्लिअर लेबल्स, अद्ययावत सर्किट शेड्यूल, वायरिंग आकृती आणि सातत्यपूर्ण टर्मिनल आयडेंटिफिकेशन प्रत्येक आकाराच्या इंस्टॉलेशनमध्ये महत्त्वाचे आहेत. या पद्धती विशेषत: अशा सुविधांमध्ये मौल्यवान बनतात जेथे विविध संघांद्वारे विद्युत प्रणालीची देखभाल केली जाते किंवा अनेक वर्षांपासून सुधारित केले जाते. सुव्यवस्थित अंतर्गत वायरिंग तंत्रज्ञांना येणारा पुरवठा, संरक्षणात्मक उपकरणे, नियंत्रण सर्किट आणि जोडलेली उपकरणे यांच्यातील संबंध समजण्यास मदत करते.

दसिंगल डोअर वॉल माउंटेड इलेक्ट्रिकल एन्क्लोजरनियमित प्रवेशास समर्थन देऊ शकते जेथे त्याची स्थिती आणि अंतर्गत व्यवस्था दरवाजा पूर्णपणे उघडू देते आणि स्थापित उपकरणे सुरक्षितपणे पोहोचू शकतात. देखरेखीच्या नियोजनामध्ये पुरेशी कामकाजाची मंजुरी, योग्य अलगाव प्रक्रिया आणि असंबंधित वायरिंगला अडथळा न आणता तपासणीला परवानगी देणारा लेआउट समाविष्ट असावा.

लो-व्होल्टेज वितरणामध्ये मानके आणि सत्यापन

लो-व्होल्टेज वितरण असेंब्ली तांत्रिक आणि सुरक्षितता आवश्यकतांच्या अधीन असतात जे त्यांच्या इच्छित वापर, कॉन्फिगरेशन आणि स्थापना स्थानानुसार बदलतात. IEC 61439 मालिका कमी-व्होल्टेज स्विचगियर आणि कंट्रोलगियर असेंब्लीला संबोधित करते, ज्यामध्ये बांधकाम, तांत्रिक वैशिष्ट्ये आणि सत्यापनाशी संबंधित आवश्यकता समाविष्ट आहेत. IEC 61439-1 सामान्य नियम प्रदान करते, तर इतर भाग विशिष्ट असेंबली प्रकार आणि अनुप्रयोगांना संबोधित करतात.

रिकामे आच्छादन आणि पूर्ण झालेली इलेक्ट्रिकल असेंब्ली हे अनुपालनाच्या दृष्टीकोनातून समतुल्य नाहीत. अनुरूपता संबंधित उत्पादन श्रेणी, स्थापित केलेले घटक, असेंबली डिझाइन आणि लागू पडताळणी प्रक्रियांवर अवलंबून असते. केवळ विद्युत उपकरणे सामावून घेत असल्यामुळे संपूर्ण वितरण व्यवस्थेचे पालन करण्यासाठी गृहनिर्माण गृहीत धरले जाऊ नये.

डिझाईन दस्तऐवजीकरण, घटक रेटिंग, तापमान-वाढीचा विचार, संरक्षणात्मक उपाय आणि स्थापना सूचना या सर्व गोष्टी योग्यरित्या तयार केलेल्या असेंब्लीसाठी योगदान देतात. स्थानिक इलेक्ट्रिकल कोड आणि प्रोजेक्ट स्पेसिफिकेशन्स विशेषत: औद्योगिक सुविधा, सार्वजनिक इमारती आणि विशेष पायाभूत सुविधांमध्ये अतिरिक्त आवश्यकता लागू करू शकतात.

वॉल-माउंटेड एन्क्लोजरची सतत भूमिका

आधुनिक वीज वितरण केंद्रीकृत पुरवठा उपकरणे भार आणि ते सेवा देत असलेल्या प्रणालींजवळ स्थित लहान असेंब्लीसह एकत्र करते. ही व्यवस्था स्थानिक नियंत्रणे आणि सपोर्टिंग सर्किट्सचे संघटन सुधारू शकते, बशर्ते की प्रत्येक इंस्टॉलेशन त्याच्या इलेक्ट्रिकल आवश्यकता आणि ऑपरेटिंग वातावरणानुसार डिझाइन केलेले असेल.

दसिंगल डोअर वॉल माउंटेड इलेक्ट्रिकल एन्क्लोजरजेथे संकुचित, प्रवेशयोग्य गृहनिर्माण हेतू उपकरणांसाठी योग्य असेल तेथे संबंधित राहते. त्याची भूमिका तांत्रिक ऐवजी व्यावहारिक आहे: ते मोठ्या वितरण आर्किटेक्चरमध्ये निवडलेल्या विद्युत घटकांचे आयोजन आणि संरक्षण करण्यासाठी भौतिक संरचना प्रदान करते.

इलेक्ट्रिकल इन्फ्रास्ट्रक्चर विकसित होत राहिल्यामुळे, संलग्नक निवड अनेक मूलभूत अभियांत्रिकी प्राधान्यांशी जोडलेली राहील: जागेचा कार्यक्षम वापर, सुरक्षित प्रवेश, योग्य पर्यावरण संरक्षण, थर्मल कार्यप्रदर्शन, स्पष्ट वायरिंग संघटना आणि देखभालक्षमता. हे घटक एखाद्या विशिष्ठ स्थापनेला एक संलग्नक स्वरूप बसते की नाही हे निर्धारित करण्यात मदत करतात आणि पूर्ण झालेली विद्युत प्रणाली तिच्या सेवा जीवनात किती प्रभावीपणे ऑपरेट केली जाऊ शकते.
