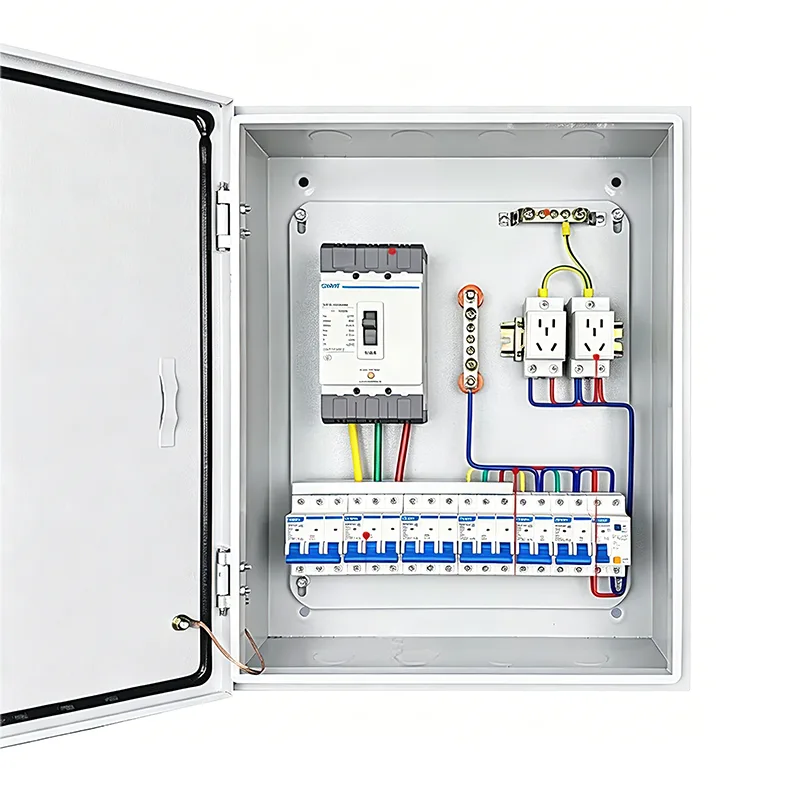

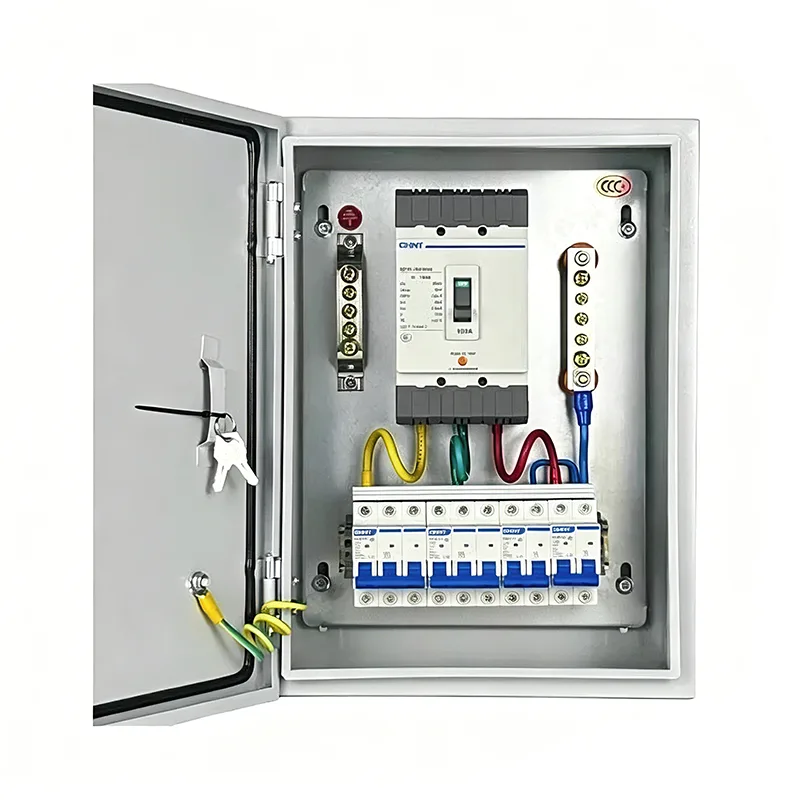

पॉवर डिस्ट्रीब्युशन बॉक्सेसचा छोटा संपूर्ण संच

पॉवर डिस्ट्रीब्युशन बॉक्सेसचा छोटा संपूर्ण संच एका विशिष्ट सर्किट योजनेनुसार विविध विद्युत घटकांना एका लहान धातूच्या कॅबिनेटमध्ये स्थापित करतो. जरी लहान असले तरी ते संपूर्ण पॉवर सिस्टम युनिट आहे. शांगमिंग या उत्पादनाचा पुरवठादार आहे आणि आम्ही इतर विविध प्रकारचे वितरण कॅबिनेट आणि बॉक्स देखील प्रदान करतो.

उत्पादन रचना

शांगमिंगचा पॉवर डिस्ट्रिब्युशन बॉक्सेसचा छोटा संपूर्ण संच प्रगत डिझाइन आणि विश्वासार्ह गुणवत्ता वैशिष्ट्यीकृत करतो. घटकानुसार, ही मालिका केवळ एकाधिक वितरण बॉक्सचा संग्रह नाही, तर इलेक्ट्रिकल सिस्टम लॉजिक, कार्यात्मक विभागणी आणि स्थापना समन्वयावर आधारित वैज्ञानिकदृष्ट्या कॉन्फिगर केलेले मॉड्यूलर युनिट संग्रह आहे.

1. बॉक्स सपोर्ट सिस्टम

हा भाग बॉक्सच्या भौतिक संरक्षणासाठी जबाबदार आहे.

शेल: सामान्यतः कोल्ड-रोल्ड स्टील प्लेट किंवा स्टेनलेस स्टीलचे बनलेले.

माउंटिंग रेल्स: सर्किट ब्रेकर आणि इतर घटक द्रुतपणे माउंट करण्यासाठी बॉक्सच्या आत क्षैतिजरित्या मांडलेले मानक धातूचे रेल.

पॅनेल: दरवाजासह सुसज्ज; एक सानुकूल दृश्य खिडकी दरवाजा उपलब्ध आहे, थेट भागांशी अपघाती संपर्क टाळण्यासाठी फक्त सर्किट ब्रेकर ऑपरेटिंग हँडल उघड करते.

2. प्राथमिक वितरण प्रणाली

प्राथमिक वितरण प्रणाली वीज वितरण हाताळते, नियंत्रण आणि संरक्षण प्रदान करते.

मुख्य सर्किट ब्रेकर: संपूर्ण बॉक्ससाठी मुख्य नियंत्रण स्विच, आणीबाणीच्या वीज खंडित होण्यासाठी किंवा देखभालीसाठी वापरला जातो.

लघु सर्किट ब्रेकर: प्रत्येक शाखा सर्किटसाठी ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्रदान करते.

रेसिड्यूअल करंट डिव्हाईस (RCD): विद्युत प्रवाहाच्या गळतीचे निरीक्षण करते आणि विद्युत शॉकच्या जोखमीच्या बाबतीत त्वरित वीज खंडित करते.

सर्ज प्रोटेक्टर: विजेच्या झटक्याने किंवा पॉवर ग्रिडच्या चढउतारांमुळे निर्माण होणारे तात्काळ उच्च व्होल्टेज शोषून घेते, डाउनस्ट्रीम अचूक विद्युत उपकरणांचे संरक्षण करते.

3. सहायक आणि देखरेख प्रणाली

इंडिकेटर दिवे: ऑपरेशनसाठी लाल, थांबण्यासाठी हिरवा, फॉल्टसाठी पिवळा, वर्तमान पॉवर स्थिती प्रदर्शित करते.

मीटरिंग इन्स्ट्रुमेंट: व्होल्टेज, करंट किंवा वीज वापराचे निरीक्षण करण्यासाठी लहान DIN रेल-माउंट केलेले ऊर्जा मीटर.

टर्मिनल ब्लॉक: बाह्य लोड केबल्सच्या व्यवस्थित कनेक्शनसाठी, भविष्यातील देखभाल सुलभ करण्यासाठी.

4. इलेक्ट्रिकल कनेक्शन आणि ॲक्सेसरीज

बसबार: कंगवाच्या आकाराचे किंवा काट्याच्या आकाराचे तांबे बसबार, गोंधळलेले जंपर्स बदलणे, सर्किट ब्रेकर्समधील कनेक्शन अधिक कॉम्पॅक्ट बनवणे आणि उष्णता निर्मिती कमी करणे.

ग्राउंडिंग आणि न्यूट्रल बसबार: सर्व सर्किट्सच्या तटस्थ आणि ग्राउंड वायर्सना मध्यभागी जोडण्यासाठी समर्पित तांब्याच्या पट्ट्या वापरतात.

अंतर्गत वायरिंग हार्नेस: ज्वाला-प्रतिरोधक तारा वर्तमान रेटिंग आवश्यकता पूर्ण करतात, स्पष्ट वायर क्रमांक खुणा असलेल्या केबल ट्रेमधून मार्गस्थ होतात.

योग्य पूर्ण वितरण बॉक्स कसा निवडावा?

प्रकल्प सुरू करण्यापूर्वी, संपूर्ण वितरण बॉक्स कॉन्फिगरेशन योग्यरित्या ओळखणे महत्वाचे आहे. अयोग्य निवडीमुळे फंक्शनल रिडंडंसी, वाया गेलेला खर्च, इंस्टॉलेशन अडचणी किंवा भविष्यातील मर्यादित विस्तार होऊ शकतो.

पायरी 1: अनुप्रयोग परिस्थिती आणि लोड वैशिष्ट्ये परिभाषित करा

कृपया खालील प्रश्नांची पुष्टी करा:

1. ते कुठे वापरले जाईल?

इनडोअर ड्रायिंग वर्कशॉप → IP40 पुरेसे आहे

आउटडोअर/पंप रूम/समुद्रकिनारी → IP54/IP65, स्टेनलेस स्टील सामग्री आवश्यक आहे

2. कोणती उपकरणे शक्ती देईल?

लाइटिंग/सॉकेट्स: सिंगल-फेज, कमी प्रवाह (≤32A)

मोटर्स/वेल्डिंग मशीन: थ्री-फेज, उच्च प्रवाह (≥32A), थर्मल रिले/दूषित यंत्रांची आवश्यकता असते

स्मार्ट उपकरणे: 24V DC, कम्युनिकेशन इंटरफेस आवश्यक आहे

3. स्वयंचलित नियंत्रण आवश्यक आहे का?

मॅन्युअल स्टार्ट/स्टॉप → बेसिक पॉवर बॉक्स

स्वयंचलित लॉजिक/रिमोट मॉनिटरिंग → PLC/HMI बॉक्स आवश्यक आहे

पायरी 2: इलेक्ट्रिकल पॅरामीटर्सची गणना करा आणि क्षमता निश्चित करा

1. एकूण लोड अंदाज

सर्व विद्युत उपकरणांची शक्ती (kW) आणि ऑपरेटिंग व्होल्टेजची यादी करा. तुम्हाला अडचण येत असल्यास, शांगमिंगची तांत्रिक टीम तुम्हाला पुष्टी करण्यात मदत करू शकते.

Kx = 0.7–0.9 एकसमानता घटक लक्षात घेऊन एकूण प्रवाहाची गणना करा;

उदाहरण:

3 x 5.5kW मोटर्स (380V) → सिंगल मोटर करंट ≈ 11A, एकूण वर्तमान ≈ 3 × 11 × 0.8 = 26.4A;

लाइटिंग 5kW (220V) → वर्तमान ≈ 23A;

मुख्य इनकमिंग लाइनची शिफारस केली आहे ≥63A.

2. शाखा सर्किट नियोजन

हस्तक्षेप टाळण्यासाठी प्रत्येक प्रकारच्या लोडमध्ये स्वतंत्र सर्किट असणे आवश्यक आहे. सिंगल सर्किट करंट ≤ सर्किट ब्रेकरच्या रेट केलेल्या मूल्याच्या 80%.

महत्त्वाच्या उपकरणांसाठी स्वतंत्र सर्किट + UPS असण्याची शिफारस केली जाते.

पायरी 3: संलग्नकांची संख्या आणि संयोजन निश्चित करा

साधी परिस्थिती: 1 इंटिग्रेटेड एन्क्लोजर

मध्यम-जटिल परिस्थिती: 2-3 संलग्नक

उच्च जटिलता आणि उच्च सुरक्षा आवश्यकता: 3-6 संलग्नक

पायरी 4: संरक्षण पातळी आणि सामग्री निवडा

शांगमिंगची उत्पादने IP30 ते IP66 संरक्षण पातळी देतात आणि सामग्रीमध्ये कोल्ड-रोल्ड स्टील आणि स्टेनलेस स्टीलचा समावेश होतो.

तुमच्याकडे सुरक्षा आणि बुद्धिमत्ता आवश्यकता असल्यास, आणि विशिष्ट स्थापना स्थानावर आधारित भविष्यातील देखभालीची सोय सुधारण्याची आवश्यकता असल्यास, कृपया आमच्याशी संवाद साधा. शांगमिंग व्यवहार्यतेचे पुनरावलोकन करेल आणि रेखाचित्रे आणि तांत्रिक आवश्यकतांवर आधारित 1-2 कामकाजाच्या दिवसांत कोटेशन आणि नमुने प्रदान करेल.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: एका मोठ्या कॅबिनेटऐवजी पॉवर डिस्ट्रीब्युशन बॉक्सेसचा छोटा संपूर्ण संच का निवडावा?

उ: लहान, संपूर्ण वितरण बॉक्स वास्तविक गरजेनुसार विविध कार्यात्मक संलग्नकांसह लवचिकपणे एकत्र केले जाऊ शकतात. काही केबल्स आणि घटक फॅक्टरीमध्ये पूर्व-एकत्रित केले जातात, ज्यामुळे साइटवरील स्थापना अधिक सोपी आणि जलद होते आणि मर्यादित किंवा अनियमित जागांसाठी योग्य होते. देखभाल दरम्यान, फंक्शनल झोनिंग स्पष्टपणे परिभाषित केले आहे, समस्यानिवारण आणि दुरुस्ती सुलभ करते.

प्रश्न: दैनंदिन देखभाल आणि तपासणी कशी करावी?

उ: जास्त गरम होणे किंवा सैल होत नाही याची खात्री करण्यासाठी सर्व सर्किट ब्रेकर्स आणि कॉन्टॅक्टर्सची ऑपरेटिंग स्थिती त्रैमासिक तपासा.

बंदिस्ताच्या आत जमा झालेली धूळ, विशेषत: कूलिंग फॅन आणि फिल्टर नियमितपणे स्वच्छ करा. वृद्धत्व आणि क्रॅकसाठी दरवाजा फ्रेम सील तपासा आणि आवश्यक असल्यास ते बदला.

शोधण्यायोग्यतेसाठी प्रत्येक देखरेखीनंतर तपासणीचे परिणाम आणि सुधारात्मक कृती रेकॉर्ड करा.
