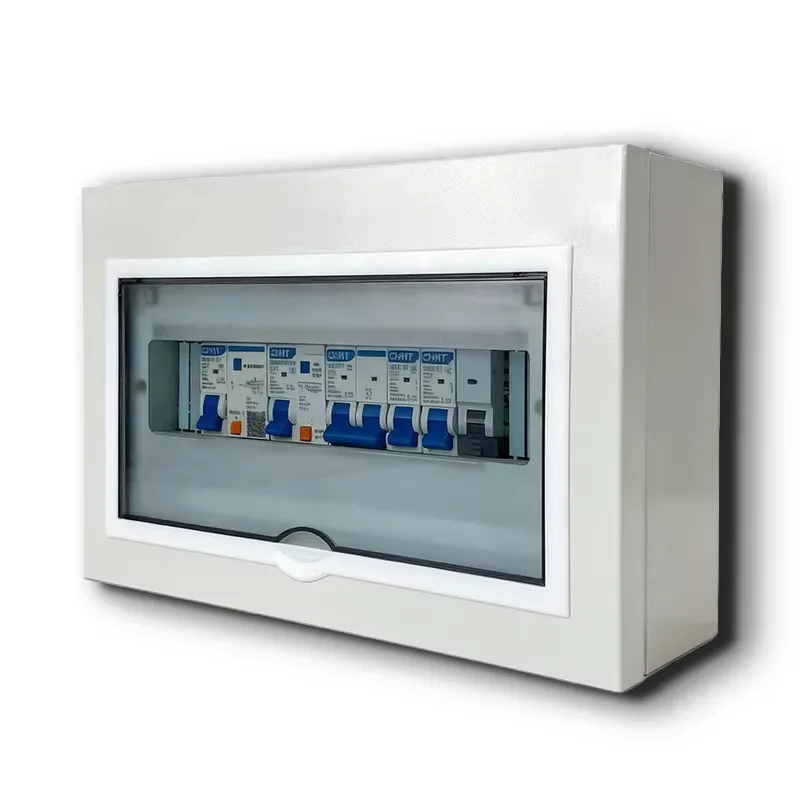

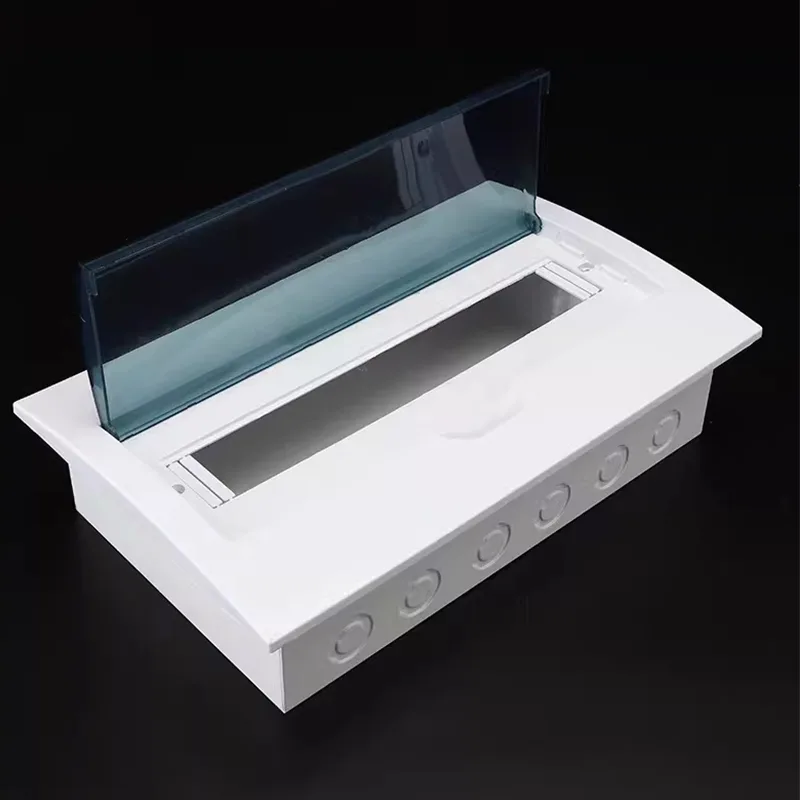

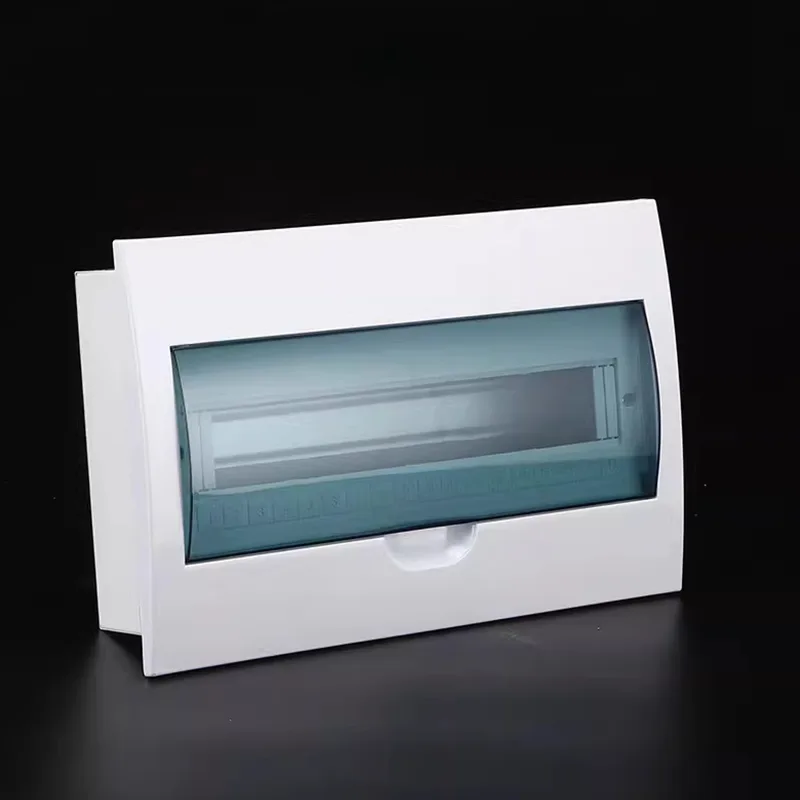

कॉम्पॅक्ट मल्टी-सर्किट वितरण बॉक्स संलग्नक

शांगमिंग हे कॉम्पॅक्ट मल्टी-सर्किट डिस्ट्रिब्युशन बॉक्स एन्क्लोजरचे व्यावसायिक निर्माता आहे, जे फॅक्टरी-थेट विक्रीची ऑफर देते आणि कस्टमाइज्ड सोल्यूशन्स आणि सर्वसमावेशक विक्री-पश्चात सेवा प्रदान करते. कॉम्पॅक्ट आकार आणि उच्च-घनता अंतर्गत सर्किट लेआउट वैशिष्ट्यीकृत, मर्यादित भागात सुरक्षित मल्टी-सर्किट पॉवर वितरण सक्षम करते आणि एकाधिक बाह्य सिंगल-सर्किट बॉक्सेसची आवश्यकता दूर करते हे उत्पादन मर्यादित स्थापनेची जागा असलेल्या वातावरणासाठी योग्य आहे.

मुख्य फायदे

तुम्हाला तुमच्या प्रकल्पासाठी लघु, मॉड्यूलर आणि बुद्धिमान ऊर्जा वितरण हवे असल्यास, कॉम्पॅक्ट मल्टी-सर्किट वितरण बॉक्स पारंपरिक सिंगल-सर्किट बॉक्स किंवा मोठ्या वितरण कॅबिनेटपेक्षा अधिक योग्य आहेत.

1. जागा बचत

कॉम्पॅक्ट डिस्ट्रिब्युशन बॉक्समध्ये फक्त 70-100 मिमीच्या मानक खोलीसह पातळ डिझाइन वैशिष्ट्यीकृत आहे, हलके विभाजने, फर्निचर बॅक पॅनेल्स, उपकरणे गृहनिर्माण किंवा अरुंद इलेक्ट्रिकल शाफ्टमध्ये सहज एम्बेड केले जातात, कमीतकमी जागा व्यापतात.

मर्यादित जागेत, उच्च सर्किट घनता, 8-24 लघु सर्किट ब्रेकर्स एकत्रित करून, एकाधिक सिंगल-सर्किट बॉक्सेसच्या वितरणाच्या तुलनेत 60% पेक्षा जास्त प्रतिष्ठापन जागा वाचवते.

आवश्यक असल्यास, आम्ही समांतर विस्तारास समर्थन देणारी कॉन्फिगरेशन सानुकूलित करू शकतो, क्षैतिज संयोजनांना मोठ्या क्षमतेचे वितरण युनिट तयार करण्यास अनुमती देतो.

2. सुरक्षितता

गॅल्वनाइज्ड स्टील किंवा 304 स्टेनलेस स्टीलच्या पर्यायांसह शांगमिंगचे वितरण बॉक्सचे संलग्नक उच्च-गुणवत्तेच्या धातूचे बनलेले आहेत, ज्यामुळे आगीचा प्रसार प्रभावीपणे दडपला जातो.

प्रत्येक सर्किट स्वतंत्र ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणासह सुसज्ज आहे, अचूक फॉल्ट अलगाव सुनिश्चित करते.

विस्तृत IP संरक्षण रेटिंग कव्हरेज:

घरातील वापर: IP20–IP40, बोटांच्या संपर्कापासून आणि घन परदेशी वस्तूंपासून संरक्षण करते.

बाहेरील किंवा दमट वातावरणाचा वापर: IP54 मेटल हाउसिंग, डस्टप्रूफ आणि स्प्लॅशप्रूफ, बाथरुम, बाल्कनी, बाहेरील उपकरणांचे बॉक्स इ.

3. सुलभ स्थापना आणि देखभाल

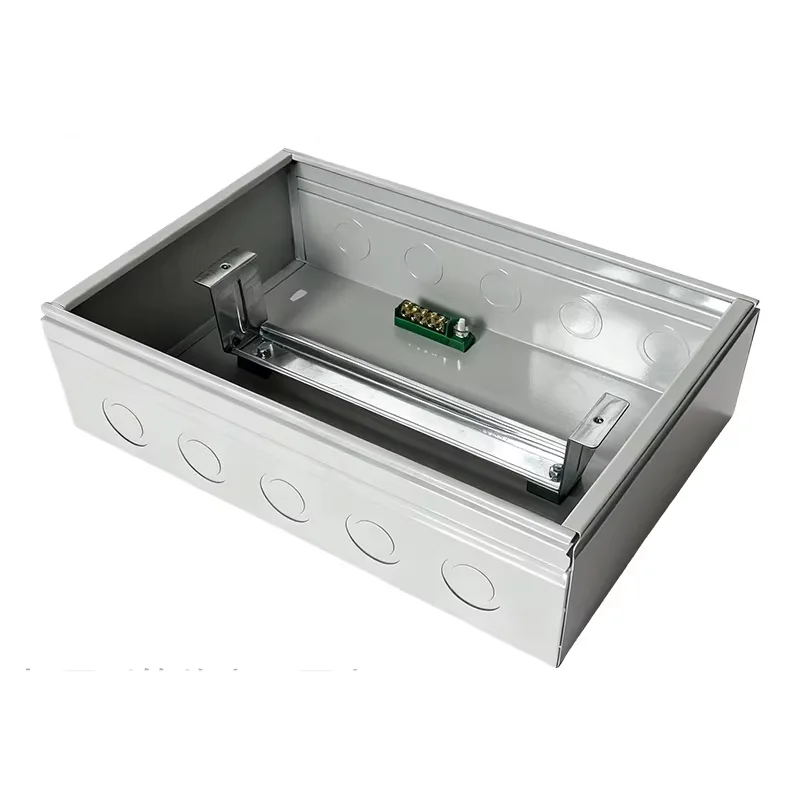

कॉम्पॅक्ट मल्टी-सर्किट डिस्ट्रिब्युशन बॉक्स एन्क्लोजर प्रमाणित डीआयएन रेलसह पूर्व-स्थापित आहे. ड्रिलिंग किंवा स्क्रूची गरज दूर करून थेट माउंटिंगसाठी आम्ही मुख्य प्रवाहातील ब्रँड सर्किट ब्रेकर्स (श्नायडर इलेक्ट्रिक, एबीबी, इ.) वापरतो.

Φ20/25mm नॉकआउट होल वेगवेगळ्या वायरिंग पथांना सामावून घेऊन, मल्टी-डायरेक्शनल केबल एंट्री आणि एक्झिटसाठी वर, खाली आणि मागे प्रदान केले आहेत.

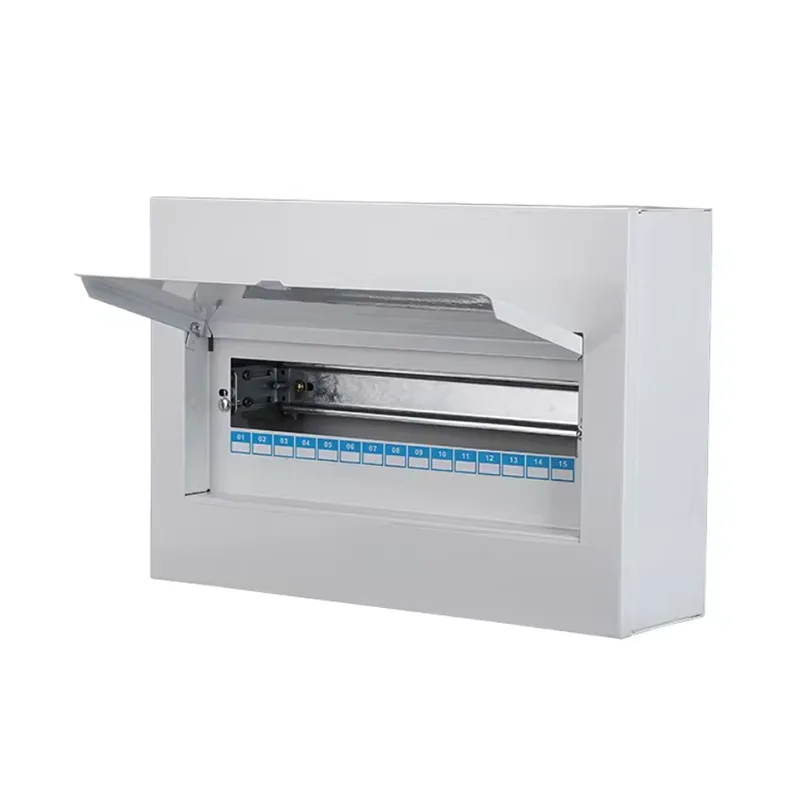

दरवाजा स्नॅप-ऑन किंवा हिंग्ड डिझाइनचा वापर करते, जे एका हाताने उघडण्यास परवानगी देते. सर्किट लेबलिंग क्षेत्रे दरवाजा किंवा पॅनेलच्या आतील बाजूस प्रदान केली जातात, मुद्रित किंवा हस्तलिखित भाष्यांना समर्थन देतात.

4. पूर्ण सानुकूलन उपलब्ध

उपलब्ध साहित्य: लोह, गॅल्वनाइज्ड शीट, 201 स्टेनलेस स्टील, 304 स्टेनलेस स्टील.

नॉन-स्टँडर्ड साइज सपोर्ट: आम्ही विशेष उपकरणे उघडण्यासाठी किंवा इमारतीच्या भिंतीच्या जाडीशी जुळण्यासाठी रुंदी, उंची आणि खोलीचे पूर्ण कस्टमायझेशन ऑफर करतो.

फंक्शनल मॉड्युल्स: सर्ज प्रोटेक्टर, स्मार्ट मीटर, रिमोट कंट्रोल मॉड्यूल्स, यूएसबी सॉकेट्स इत्यादीसह पूर्व-स्थापित केले जाऊ शकतात.

स्वरूप कस्टमायझेशन: RAL कलर फवारणी, ब्रश केलेले स्टेनलेस स्टील फिनिश आणि लोगो सिल्कस्क्रीन प्रिंटिंगला समर्थन देते, उच्च-एंड इंटीरियर डिझाइन शैलींमध्ये एकत्रीकरण करते.

सर्किट्सची आवश्यक संख्या कशी ठरवायची?

निवड प्रक्रियेदरम्यान तुम्हाला हा प्रश्न पडू शकतो. शांगमिंग प्रारंभिक मूल्यांकनासाठी तीन-चरण पद्धत प्रदान करते.

1. कार्यात्मक क्षेत्रानुसार सर्किट विभाजित करा

ही सर्वात मूलभूत सांख्यिकीय पद्धत आहे. एक मानक आधुनिक कॉन्फिगरेशन सामान्यत: सामान्य इलेक्ट्रिकल सर्किट्सपासून उच्च-शक्ती उपकरणे वेगळे करण्याची शिफारस करते:

● लाइटिंग सर्किट्स: कमीत कमी 1-2 सर्किट्सची शिफारस केली जाते, एका भागात शॉर्ट सर्किट होऊन संपूर्ण घरामध्ये अंधार होऊ नये म्हणून क्षेत्रानुसार नियंत्रित केले जाते.

● सामान्य आउटलेट्स: खोल्यांच्या संख्येनुसार वाटप करा, विशेषत: प्रत्येक 3-5 खोल्यांसाठी एक सर्किट.

● समर्पित हाय-पॉवर सर्किट्स: हे महत्त्वपूर्ण आहे. एअर कंडिशनर, वॉटर हीटर्स, ओव्हन, डिशवॉशर, ड्रायर इ., पॉवर रेटिंग ≥1.5kW सह, प्रत्येकाने स्वतंत्र सर्किट घेतले पाहिजे.

● स्वयंपाकघर आणि स्नानगृह: दमट वातावरण आणि एकाग्र उपकरणांमुळे, स्वतंत्र अवशिष्ट वर्तमान सर्किट (RCD) स्थापित करण्याची शिफारस केली जाते.

2. मॉड्यूल रुंदीची गणना करा

क्षमता मोजण्यासाठी आम्ही "वे" किंवा "मॉड्यूल" वापरतो.

1 मॉड्यूल = 18 मिमी (म्हणजे, सिंगल-पोल सर्किट ब्रेकर MCB ची रुंदी).

RCCB/RCBO: सामान्यत: 2 मॉड्यूल व्यापतात, म्हणजे 36 मिमी.

मुख्य स्विच: सामान्यत: 2-4 मॉड्यूल व्यापतात.

गणना फॉर्म्युला: एकूण आवश्यक मॉड्यूल = (सिंगल-पोल स्विचेसची संख्या x 1) + (डबल-पोल/अवशिष्ट वर्तमान सर्किट ब्रेकर्सची संख्या x 2) + (मुख्य स्विच x 2/4)

3. 20% आरक्षण तत्व

वितरण बॉक्स पूर्णपणे भरू नका; भविष्यातील विस्तारासाठी जागा सोडणे हे उद्योग मानक आहे. तर, खोली का सोडायची?

भविष्यातील विस्तार: भविष्यात पाळत ठेवणे, स्मार्ट होम सिस्टम किंवा नवीन उपकरणे जोडताना, तुम्हाला संपूर्ण बॉक्स बदलण्याची आवश्यकता नाही.

हीट डिसिपेशन स्पेस: कॉम्पॅक्ट मल्टी-सर्किट बॉक्समध्ये, राखीव जागा हवेच्या संवहनास मदत करते, ज्यामुळे सर्किट ब्रेकर्स जास्त गरम झाल्यामुळे ट्रिप होण्याचा धोका कमी होतो.

शिफारस: जर आपण गणना केली की आपल्याला 10 सर्किट्सची आवश्यकता आहे, तर 12-सर्किट बॉक्स निवडा; तुम्हाला 18 सर्किट्सची गरज आहे असे तुम्ही मोजले तर, 24-सर्किट बॉक्स निवडा.

ठराविक परिस्थिती संदर्भ सारणी

शांगमिंग इलेक्ट्रिक तुमच्या अचूक मॉडेल निवडीचे समर्थन करते. आम्ही ऑफर करतो:

विनामूल्य सर्किट लेआउट सल्ला: आम्हाला तुमच्या उपकरणांची यादी पाठवा आणि आम्ही योग्य संलग्न मॉडेलची शिफारस करू.

एकाधिक मॉड्यूलर संयोजन: मानक आकारांमध्ये 12, 18, 24 आणि 36 मॉड्यूल समाविष्ट आहेत; गैर-मानक सानुकूलन देखील समर्थित आहे.

पूर्व-स्थापित डीआयएन रेल + सर्किट ब्रेकर पर्याय: आपल्या सर्किट योजनेनुसार पूर्व-एकत्रित, आगमनानंतर वापरण्यासाठी तयार.
