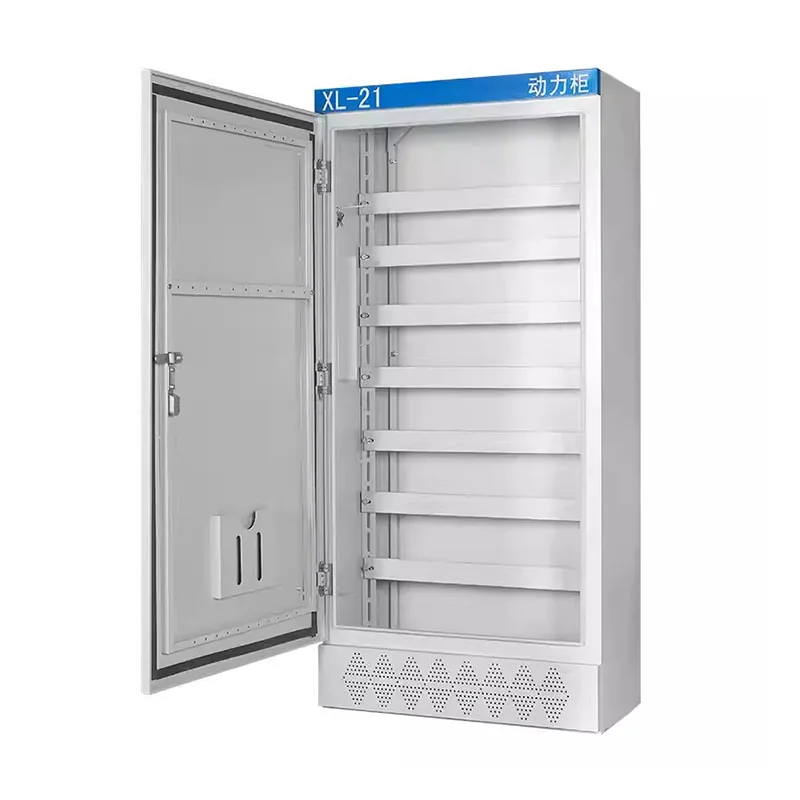

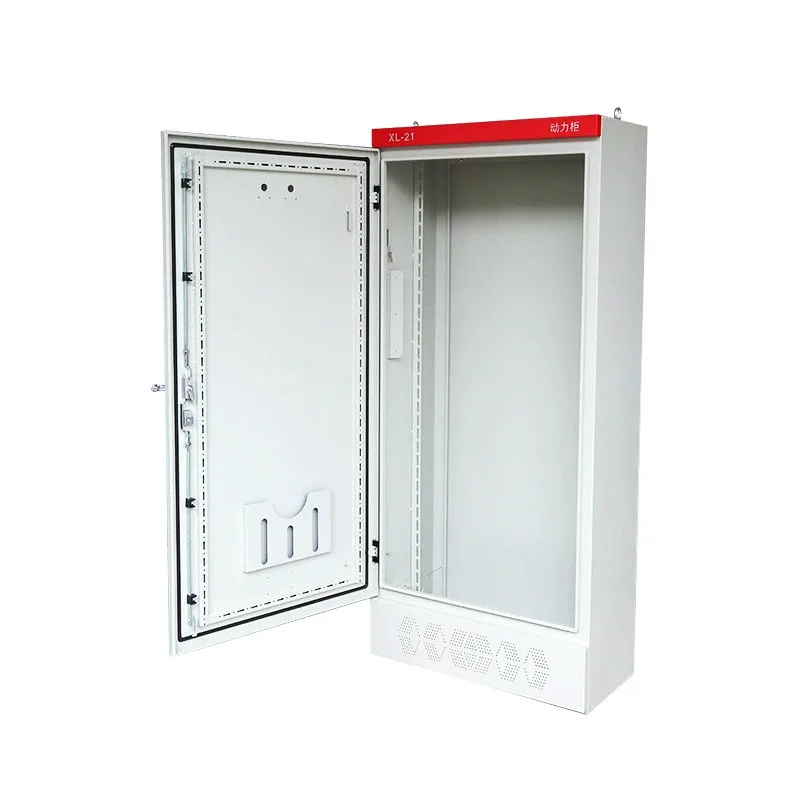

XL-21 कमी व्होल्टेज पॉवर वितरण कॅबिनेट

XL-21 लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट शांगमिंग या चीनी उत्पादकाने प्रदान केले आहे. आमच्याकडे 3,000 युनिट्सपेक्षा जास्त मासिक उत्पादन क्षमतेसह संपूर्ण उत्पादन क्षमता आहे. आम्ही सानुकूल रेखाचित्रे, घटक खरेदी आणि फॅक्टरी चाचणीचे समर्थन करतो. समाधान विकसित करणे सुरू करण्यासाठी कधीही आमच्याशी संपर्क साधण्यासाठी तुमचे स्वागत आहे.

उत्पादनाची रचना

XL-21 लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेटमध्ये पूर्णत: बंद, स्थिर आणि अनुलंब विभाजन केलेले स्ट्रक्चरल डिझाइन आहे, जे साधेपणा, विश्वासार्हता आणि देखभाल सुलभतेला प्राधान्य देते.

1. कॅबिनेट बाह्य

XL-21 कॅबिनेट हे कोल्ड-रोल्ड स्टील शीट, वाकलेले आणि वेल्डेडपासून बनविलेले आहे, जे हेवी सर्किट ब्रेकर्स आणि बसबारला समर्थन देण्यासाठी पुरेशी कडकपणा प्रदान करते. संरक्षक दरवाजा हे 110° पेक्षा जास्त उघडण्याच्या कोनासह एकल-उघडणारे डिझाइन आहे. पॉलीयुरेथेन सीलिंग स्ट्रिप्स डस्टप्रूफ कार्यक्षमतेत वाढ करण्यासाठी दरवाजाच्या कडाभोवती बसविल्या जातात.

आतील बाजूंना छिद्रांसह उभ्या प्रोफाइल आहेत, ज्यामुळे घटकांच्या परिमाणांनुसार बीम आणि माउंटिंग प्लेट्सचे समायोजन सुलभ होते.

2. अंतर्गत मांडणी

जरी XL-21 एकल, एकात्मिक जागा आहे, ती अनेक कार्यात्मक क्षेत्रांमध्ये विभागली गेली आहे:

टॉप बसबार एरिया: मुख्य इनकमिंग बसबार कॅबिनेटच्या शीर्षस्थानी स्थित आहे, इन्सुलेटरसह सुरक्षित आहे आणि कॉपर बसबारच्या क्षैतिज किंवा उभ्या विस्तारास समर्थन देते.

मध्यवर्ती घटक क्षेत्र: हे मुख्य क्षेत्र आहे, जे डिस्कनेक्ट स्विचेस, सर्किट ब्रेकर्स, कॉन्टॅक्टर्स, थर्मल रिले इत्यादी स्थापित करण्यासाठी वापरले जाते.

तळाशी वायरिंग क्षेत्र: केबल एंट्रीसाठी तळाशी पुरेशी जागा प्रदान केली आहे, आणि समर्पित तटस्थ आणि ग्राउंड बसबार समाविष्ट आहेत.

3. तळ आणि केबल इन/आउट डिझाइन

वितरण कॅबिनेटच्या तळाशी एक मोठा, काढता येण्याजोगा पॅनेल आहे जो केबल्सच्या संख्येवर आधारित उघडण्यासह सानुकूलित केला जाऊ शकतो आणि केबल शीथसह वापरला जाऊ शकतो.

जमिनीपासून कॅबिनेटची उंची वाढवण्यासाठी 50-100 मिमी उंच चॅनल स्टीलचा पाया बसवला जाऊ शकतो, ज्यामुळे आर्द्रता संरक्षण मिळते आणि फोर्कलिफ्ट हाताळणे सुलभ होते.

उत्पादन फायदे

1. विस्तृत अनुप्रयोग

XL-21 लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेटमध्ये क्लासिक लो-व्होल्टेज पॉवर डिस्ट्रीब्युशन कॅबिनेट रचना आहे. त्याचे परिपक्व तंत्रज्ञान आणि उच्च मानकीकरणामुळे ते कारखाने, बांधकाम प्रकल्प आणि नगरपालिका प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले गेले आहे, त्याची विश्वासार्हता दीर्घ कालावधीत सिद्ध झाली आहे.

2. पॉवर लोड वितरणासाठी योग्य

एक व्यावसायिक निर्माता म्हणून, शांगमिंग मोटर्स, पंप, पंखे आणि इतर वीज उपकरणांसाठी वीज पुरवठा प्रणाली डिझाइन करतात. उत्पादनांमध्ये उत्कृष्ट वर्तमान वाहून नेण्याची क्षमता आहे, ते सतत कार्य करू शकतात आणि उच्च-लोड अनुप्रयोगांच्या मागणीची पूर्तता करतात.

3. मजबूत आणि टिकाऊ

कार्बन स्टील, गॅल्वनाइज्ड स्टील आणि स्टेनलेस स्टीलसह अनेक साहित्य उपलब्ध आहेत. वापरलेल्या सामग्रीची पर्वा न करता, कॅबिनेटची संरचनात्मक रचना पुरेशी ताकद आणि प्रभाव प्रतिकार सुनिश्चित करते, ज्यामुळे ते औद्योगिक वातावरणात दीर्घकालीन वापरासाठी योग्य बनते.

4. सोयीस्कर देखभाल

पॉवर कॅबिनेटचे अंतर्गत विद्युत घटक स्पष्ट सर्किट्ससह पद्धतशीरपणे व्यवस्थित केले जातात. यात एकच उजव्या हाताचा दरवाजा आहे, ज्यामध्ये चाकू स्विच ऑपरेटिंग हँडल कॅबिनेटच्या समोरच्या उजव्या स्तंभावर स्थित आहे. मापन यंत्रे आणि सिग्नल पॉवर सप्लाय दारावर बसवलेले असतात, सहज तपासणी आणि देखरेखीसाठी दार उघडे असताना पूर्ण एक्सपोजर प्रदान करते.

5. मजबूत सुसंगतता

आमचे XL-21 लो-व्होल्टेज वितरण कॅबिनेट सर्किट ब्रेकर्स, कॉन्टॅक्टर्स आणि थर्मल रिले यांसारख्या मुख्य प्रवाहातील इलेक्ट्रिकल घटकांसह लवचिकपणे कॉन्फिगर केले जाऊ शकते, विविध प्रकल्पांच्या गरजा पूर्ण करण्यासाठी विविध नियंत्रण आणि संरक्षण योजनांशी जुळवून घेत.

6. खर्चाचा फायदा

ड्रॉवर कॅबिनेटसारख्या जटिल संरचनांच्या तुलनेत, XL-21 वितरण कॅबिनेटमध्ये एक साधी रचना आणि नियंत्रण करण्यायोग्य उत्पादन खर्च आहे, ज्यामुळे ते खर्च-प्रभावीता आणि स्थिरतेसाठी उच्च आवश्यकता असलेल्या प्रकल्पांसाठी आदर्श बनते.

XL-21 वितरण कॅबिनेटसाठी प्रतिष्ठापन पर्यावरण आवश्यकता काय आहेत?

हे XL-21 लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट प्रामुख्याने थ्री-फेज थ्री-वायर आणि थ्री-फेज फोर-वायर पॉवर सिस्टममध्ये 50Hz ची AC वारंवारता आणि पॉवर आणि लाइटिंग वितरणासाठी 500V पेक्षा कमी व्होल्टेजसह वापरले जाते. तुमचा प्रकल्प किंवा प्रत्यक्ष प्रतिष्ठापन सुरू करण्यापूर्वी, तुम्ही प्रतिष्ठापन वातावरण निश्चित करू शकता. निर्माता म्हणून, आम्ही खालील सूचना ऑफर करतो:

1. सभोवतालचे तापमान

सामान्य ऑपरेटिंग तापमान: -5℃ ते +40℃;

24 तासांपेक्षा जास्त सरासरी तापमान: +35℃ पेक्षा जास्त नाही;

स्टोरेज आणि वाहतूक तापमान: -25℃ ते +55℃ (अल्पकालीन);

टीप: उच्च-तापमान वातावरणात स्थापित केल्यास, वर्धित वायुवीजन किंवा डिरेटिंग डिझाइन आवश्यक आहे.

2. उंची

स्थापनेची उंची 2000 मीटरपेक्षा कमी किंवा समान असणे आवश्यक आहे.

2000 मीटरच्या वर, मानकांनुसार डीरेटिंग आवश्यक आहे.

3. सापेक्ष आर्द्रता

+40 ℃ च्या स्थापनेचे वातावरणीय तापमान, सापेक्ष आर्द्रता ≤ 50% असणे आवश्यक आहे.

कमी तापमानात जास्त आर्द्रता परवानगी आहे.

4. स्थापना स्थान

XL-21 पॉवर कॅबिनेट फक्त इनडोअर इंस्टॉलेशनसाठी आहे.

हे स्थापित करण्यास मनाई आहे: छाया नसलेली मैदानी क्षेत्रे, स्फोटक वायू किंवा धूळ असलेली धोकादायक ठिकाणे, अत्यंत संक्षारक वातावरण किंवा तीव्र धूळ किंवा प्रवाहकीय धूळ असलेले क्षेत्र.

5. यांत्रिक आणि कंपन परिस्थिती

प्रतिष्ठापन वातावरण तीव्र कंपन किंवा प्रभावापासून मुक्त असणे आवश्यक आहे. कंपन वारंवारता ≤ 10 Hz, प्रवेग ≤ 0.5g. मोठ्या मोटर्स किंवा स्टॅम्पिंग उपकरणांसह समान प्लॅटफॉर्म सामायिक करणे टाळून, स्थापना पाया स्थिर असावा.

स्थापनेनंतर, कॅबिनेट उभ्या ≤ 5° सह, मुळात उभ्या ठेवल्या पाहिजेत, अन्यथा ते ऑपरेटिंग यंत्रणेच्या आयुष्यावर परिणाम करेल.

6. वायुवीजन आणि उष्णता पसरवण्याची जागा

कॅबिनेटच्या पुढील आणि मागील बाजूस देखभाल प्रवेश प्रदान केला पाहिजे. पुढील ऑपरेटिंग पृष्ठभाग ≥ 0.8m, 1.0m शिफारस केलेले असावे. मागील बाजूस देखभाल आवश्यक असल्यास, ≥ 0.8m आवश्यक आहे. कॅबिनेटचा वरचा भाग कमाल मर्यादेपासून किमान 0.5 मीटर असावा. जेव्हा अनेक कॅबिनेट शेजारी-शेजारी लावले जातात, तेव्हा त्यांच्यामध्ये कोणतेही अंतर आवश्यक नसते; ते थेट एकत्र केले जाऊ शकतात. तथापि, संपूर्ण पंक्तीच्या दोन्ही टोकांना वायुवीजन जागा सोडणे आवश्यक आहे.

7. आग प्रतिबंध आणि सुरक्षा आवश्यकता

स्थापना क्षेत्र एक नॉन-ज्वलनशील रचना असावी. ज्वलनशील आणि स्फोटक साहित्य प्रतिष्ठापन साइटच्या 1 मीटरच्या आत साठवले जाऊ नये.

जमीन सपाट आणि कोरडी असावी. पाणी शिरण्यापासून रोखण्यासाठी जमिनीपासून 100-200 मिमी वर काँक्रीट फाउंडेशन बांधण्याची शिफारस केली जाते.

8. इलेक्ट्रोमॅग्नेटिक पर्यावरण

दुय्यम नियंत्रण सर्किट्समध्ये व्यत्यय टाळण्यासाठी इंस्टॉलेशनचे स्थान उच्च-पॉवर वारंवारता कन्व्हर्टर आणि उच्च-फ्रिक्वेंसी उपकरणांपासून दूर असले पाहिजे. मजबूत इलेक्ट्रोमॅग्नेटिक हस्तक्षेप अस्तित्वात असल्यास, नियंत्रण रेषांसाठी शिल्डेड केबल्स वापरण्याची आणि त्यांना वेगळ्या केबल ट्रेमध्ये चालवण्याची शिफारस केली जाते.
