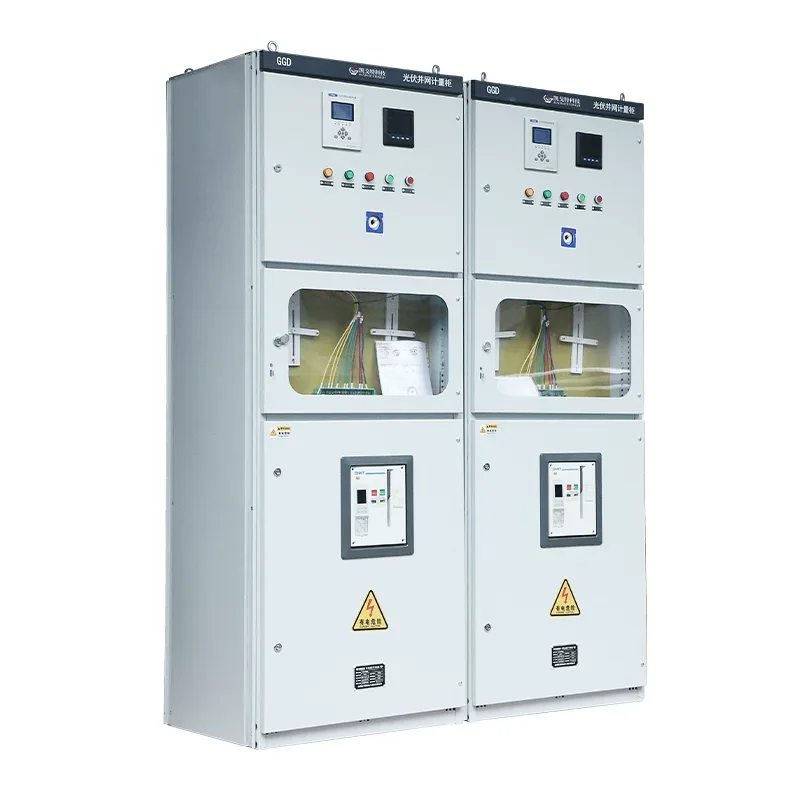

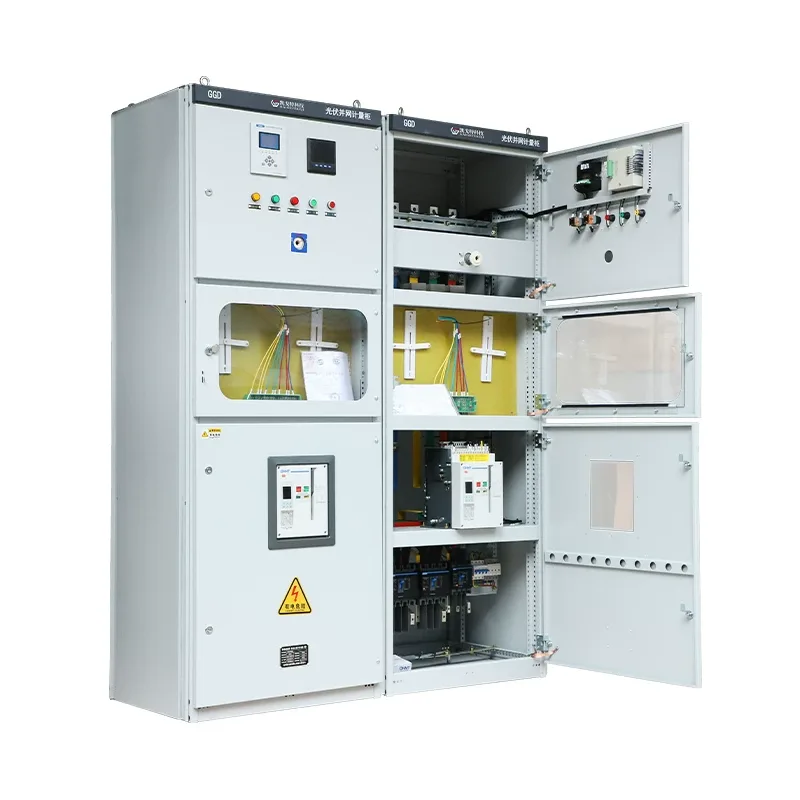

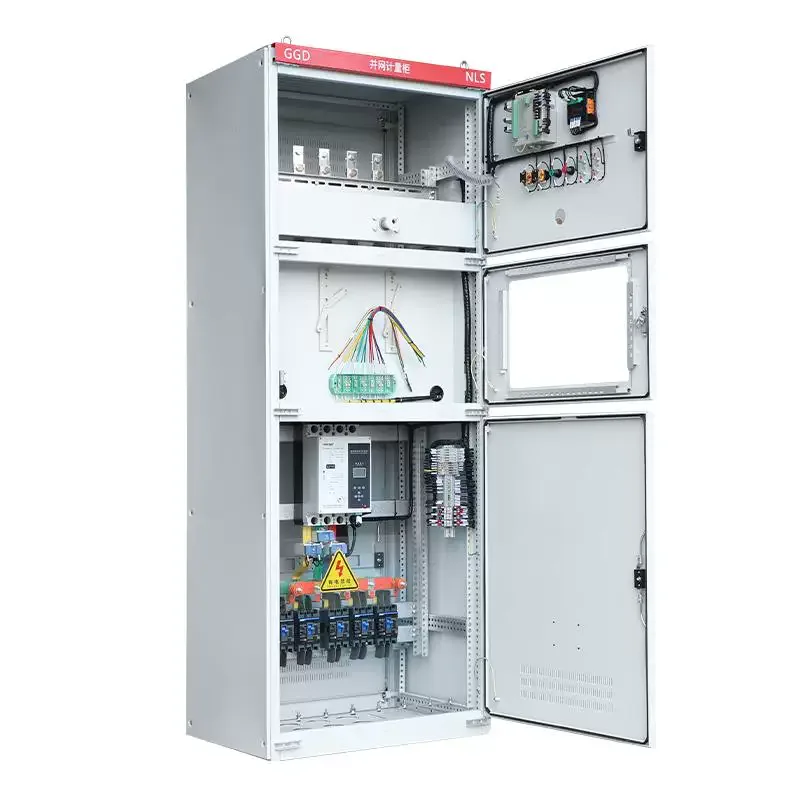

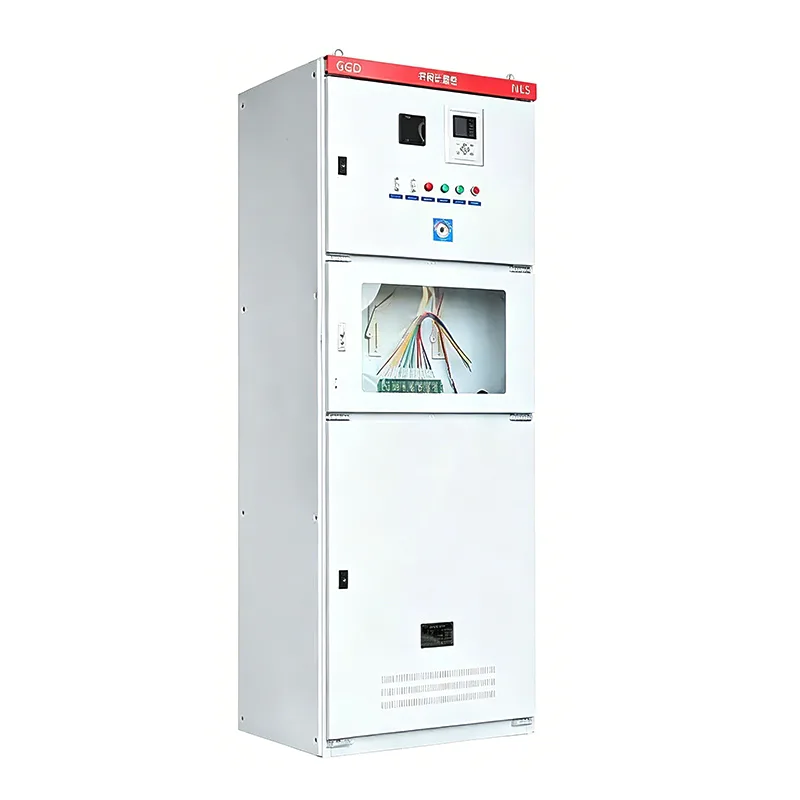

फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेट

फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेट संरक्षण, मीटरिंग, अलगाव, अँटी-आयलँडिंग आणि डेटा एक्सचेंजमध्ये महत्त्वपूर्ण भूमिका बजावतात. ते व्यावसायिक निर्माता शांगमिंगद्वारे डिझाइन आणि उत्पादित केले जातात. आम्ही वॉरंटी ऑफर करतो आणि तुमच्या ऑर्डरसह संपूर्ण कागदपत्रे आणि प्रमाणपत्र देऊ.

फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेटची कार्ये काय आहेत?

पॉवर कलेक्शन: PV ग्रिड-कनेक्ट केलेले कॅबिनेट एक किंवा अधिक स्ट्रिंग इनव्हर्टरमधून AC पॉवर आउटपुट गोळा करते.

सेफ्टी आयसोलेशन: जेव्हा ग्रिडची देखभाल केली जात असते किंवा PV सिस्टीममध्ये बिघाड होतो, तेव्हा ते सर्किट ब्रेकरद्वारे किंवा स्विचेस डिस्कनेक्ट करून वीजपुरवठा खंडित करते, ज्यामुळे कर्मचारी आणि उपकरणांची सुरक्षितता सुनिश्चित होते.

संरक्षण कार्य: PV ग्रिड-कनेक्टेड कॅबिनेटमध्ये ओव्हरकरंट, ओव्हरव्होल्टेज, अंडरव्होल्टेज आणि वारंवारता विसंगतींपासून संरक्षण असते. सर्वात महत्त्वाचे म्हणजे, यात अँटी-आयलँडिंग संरक्षण आहे, जेव्हा मुख्य ग्रिड रिव्हर्स पॉवर ट्रान्समिशन आणि देखभाल कर्मचाऱ्यांना संभाव्य विद्युत शॉक रोखण्यात अपयशी ठरते तेव्हा ग्रिड कनेक्शन पॉइंट स्वयंचलितपणे डिस्कनेक्ट करते.

मीटरिंग आणि मॉनिटरिंग: उपकरणांमध्ये बिल्ट-इन वीज मीटर आहे, विशेषत: द्विदिश मीटर, जे वीज निर्मिती आणि वापर दोन्ही रेकॉर्ड करते.

फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेट आणि फोटोव्होल्टेइक कॉम्बाइनर बॉक्समधील फरक

प्रतिष्ठापन खबरदारी

फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेट स्थापित करताना, ते ट्रान्सफॉर्मर किंवा मुख्य वितरण कॅबिनेटच्या शक्य तितक्या जवळ स्थापित केले जावे. लहान केबल्समुळे व्होल्टेज कमी होते. केबल खूप लांब असल्यास, ग्रीड कनेक्शन पॉइंटवरील व्होल्टेज पीक पॉवर निर्मिती दरम्यान वाढेल, ज्यामुळे इन्व्हर्टरच्या ओव्हरव्होल्टेज संरक्षणास चालना मिळेल आणि वारंवार ट्रिपिंग होईल.

आउटडोअर ग्रिड-कनेक्ट केलेल्या बॉक्ससाठी, थेट सूर्यप्रकाशात स्थापना कठोरपणे प्रतिबंधित आहे. उच्च तापमानामुळे सर्किट ब्रेकर थर्मली ट्रिप होऊ शकतो, ज्यामुळे खोटे ट्रिपिंग होऊ शकते. आम्ही इमारतीच्या उत्तर भिंतीवर एक स्थान निवडण्याची किंवा सनशेड स्थापित करण्याची शिफारस करतो.

ऑपरेटर आपत्कालीन स्थितीत डिस्कनेक्ट स्विच त्वरीत चालू करू शकतो याची खात्री करण्यासाठी कृपया कॅबिनेटच्या समोर किमान 800mm-1000mm ऑपरेटिंग जागा शिल्लक असल्याची खात्री करा.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: ग्रीड-कनेक्टेड कॅबिनेटमधील सर्किट ब्रेकर दुपारच्या वेळी वीज निर्मितीच्या वेळी अनपेक्षितपणे का फिरतो?

उ: तपासण्याची कारणे:

ग्रिड ओव्हरव्होल्टेज: हे सर्वात सामान्य कारण आहे. दुपारच्या वेळी सौर ऊर्जा निर्मिती सर्वात मजबूत असते आणि आजूबाजूचा वीज वापर कमी असल्यास, ग्रिड कनेक्शन पॉइंटवरील व्होल्टेज वाढवले ​​जाईल. जेव्हा व्होल्टेज ग्रिड-कनेक्ट केलेल्या कॅबिनेटने सेट केलेल्या संरक्षण मर्यादा ओलांडते, तेव्हा कॅबिनेट आपोआप ट्रिप होईल.

तापमान ट्रिपिंग: ग्रिड-कनेक्ट केलेल्या कॅबिनेटमध्ये खराब उष्णता नष्ट होणे. दुपारच्या वेळी उच्च प्रवाहामुळे कॅबिनेटचे अंतर्गत तापमान खूप जास्त होते, ज्यामुळे सर्किट ब्रेकरच्या थर्मल संरक्षणामध्ये बिघाड होतो.

अयोग्य सेटिंग: सर्किट ब्रेकरचे सेटिंग करंट इन्व्हर्टरच्या कमाल आउटपुट करंटच्या खूप जवळ आहे.

उपाय: व्होल्टेज रेकॉर्ड तपासा. ग्रिड व्होल्टेज खूप जास्त असल्यास, ट्रान्सफॉर्मर टॅप कमी करण्यासाठी किंवा संरक्षण सेटिंग्ज समायोजित करण्यासाठी वीज पुरवठा ब्युरोशी संपर्क साधा.

प्रश्न: ग्रिड-कनेक्टेड कॅबिनेटमधील सर्ज प्रोटेक्टर सदोष असल्यास आणि बदलले नसल्यास काय परिणाम होतील?

उत्तर: याचा अल्पावधीत वीजनिर्मितीवर परिणाम होणार नाही, परंतु त्यामुळे विजेचे संरक्षण कमी होईल. सौर ऊर्जा संयंत्रे बहुतेक उघड्या छतावर स्थित आहेत, जेथे विद्युल्लता वारंवार होते. प्रेरित वीज पडल्यास, उच्च व्होल्टेज थेट ग्रिड-कनेक्ट केलेल्या कॅबिनेटमध्ये प्रवेश करू शकतो आणि इन्व्हर्टरमध्ये प्रवेश करू शकतो, ज्यामुळे शेकडो हजारो युआन किमतीचे घटक जळून जातात.

आम्ही शिफारस करतो की SPD स्थिती विंडो लाल झाल्यास, ती त्वरित बदलली पाहिजे.

प्रश्न: समर्पित फोटोव्होल्टेइक ग्रिड-कनेक्टेड कॅबिनेट बदलण्यासाठी नियमित कमी-व्होल्टेज वितरण कॅबिनेट वापरता येईल का?

उत्तर: नाही, ते थेट बदलले जाऊ शकत नाही. नियमित वितरण कॅबिनेटमध्ये द्विदिश मीटरिंग, अँटी-आयलँडिंग प्रोटेक्शन लॉजिक आणि अंडरव्होल्टेज ट्रिपिंग कार्यक्षमतेचा अभाव असतो.

वीज पुरवठा ब्युरो स्वीकृती चाचणी दरम्यान या फोटोव्होल्टेइक-विशिष्ट घटकांची तपासणी करण्यावर लक्ष केंद्रित करेल. सक्तीने बदली केल्यास, प्रकल्प स्वीकृती अयशस्वी होईल.
