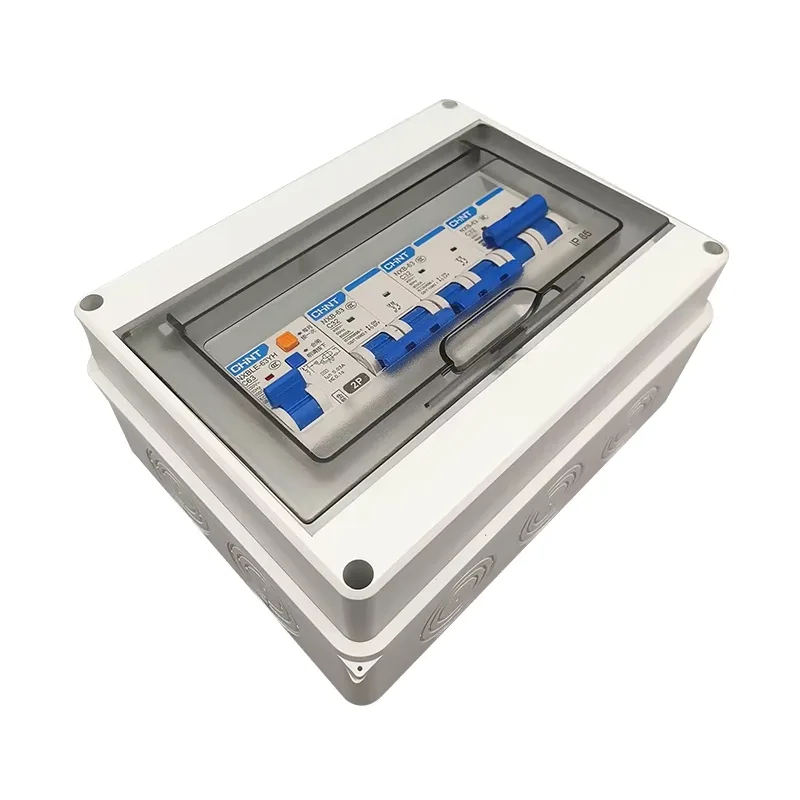

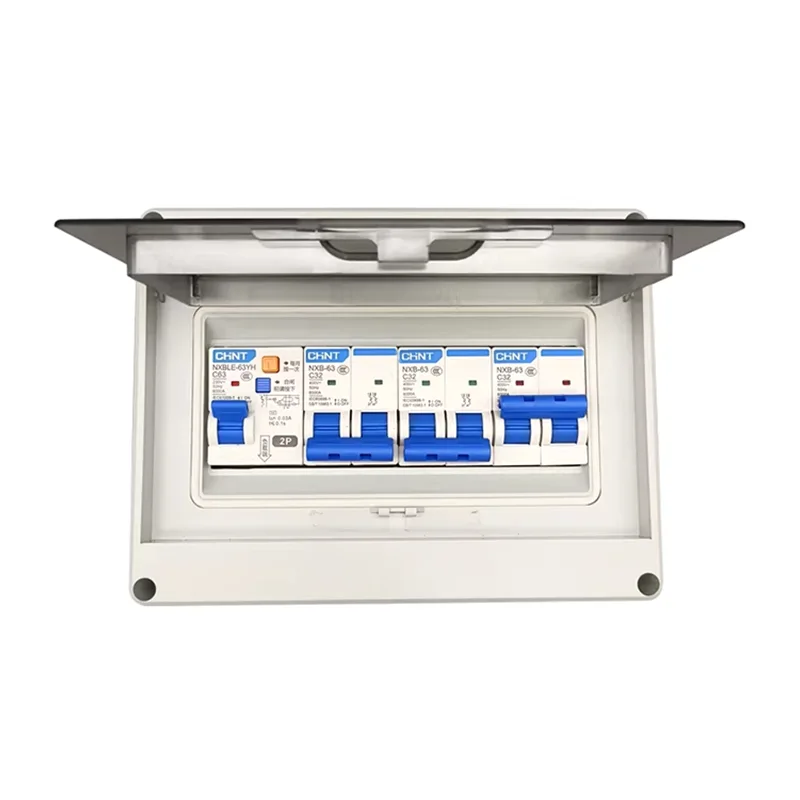

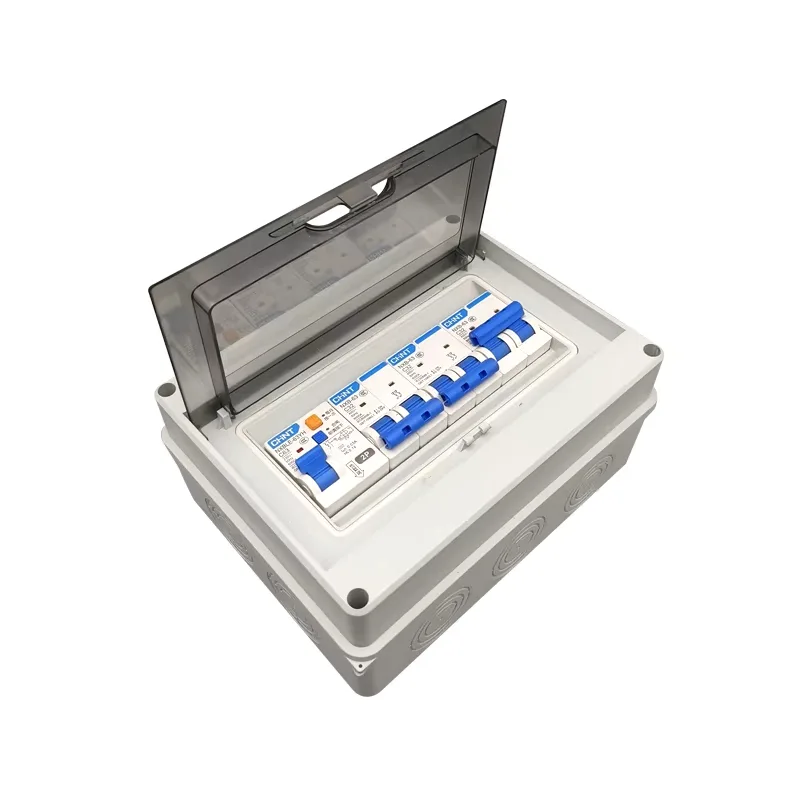

एअर सर्किट ब्रेकर वितरण बॉक्स

तुमचा एअर सर्किट ब्रेकर डिस्ट्रिब्युशन बॉक्स सप्लायर म्हणून शांगमिंग या चिनी कंपनीची निवड केल्याने तुम्हाला तांत्रिक सहाय्य आणि स्पर्धात्मक किंमतींमध्ये प्रवेश मिळेल. हा वितरण बॉक्स बुद्धिमान मॉनिटरिंग आणि रिमोट कंट्रोलला सपोर्ट करतो.

मुख्य कार्ये

मुख्य पॉवर कंट्रोल: लो-व्होल्टेज सिस्टमसाठी मुख्य इनकमिंग स्विच म्हणून, एअर सर्किट ब्रेकर वितरण बॉक्स संपूर्ण इमारत किंवा उत्पादन लाइनसाठी मुख्य पॉवर स्विच नियंत्रित करण्यासाठी, संपूर्ण वीज वितरण प्रणालीची चालू/बंद स्थिती नियंत्रित करण्यासाठी जबाबदार आहे.

एकाधिक संरक्षण: उपकरणे अचूक तीन-टप्पे संरक्षण प्रदान करतात: दीर्घ-विलंब ओव्हरलोड, शॉर्ट-सर्किट शॉर्ट-विलंब, शॉर्ट-सर्किट तात्काळ आणि ग्राउंड फॉल्ट संरक्षण.

पॉवर मॉनिटरिंग: व्होल्टेज, करंट, फ्रिक्वेन्सी आणि पॉवर फॅक्टर यांसारखा रिअल-टाइम डेटा प्रदर्शित करण्यासाठी एअर सर्किट ब्रेकर बुद्धिमान कंट्रोलर समाकलित करू शकतो.

श्रेणीबद्ध इंटरलॉकिंग: एअर सर्किट ब्रेकर डिस्ट्रिब्युशन बॉक्सला तार्किकदृष्ट्या अपस्ट्रीम ट्रान्सफॉर्मर किंवा डाउनस्ट्रीम शाखा कॅबिनेटसह जोडले जाऊ शकते जेणेकरून मोठ्या प्रमाणात वीज खंडित होण्यापासून, केबल्स, उपकरणे आणि कर्मचाऱ्यांच्या सुरक्षिततेचे संरक्षण करण्यासाठी कॅस्केडिंग ट्रिपिंग होऊ नये.

उत्पादन तुलना: एअर सर्किट ब्रेकर वितरण बॉक्स वि. मानक वितरण बॉक्स

योग्य एअर सर्किट ब्रेकर वितरण बॉक्स तपशील कसे निवडावे?

योग्य निवड नंतरची स्थापना, देखभाल, कार्यप्रदर्शन आणि आयुर्मान सुधारेल. शांगमिंग, एअर सर्किट ब्रेकर वितरण बॉक्सचे निर्माता म्हणून, मानक निवड प्रक्रियेवर आधारित सल्ला देते: अनुप्रयोग → व्होल्टेज → वर्तमान → शॉर्ट-सर्किट क्षमता → स्ट्रक्चरल फॉर्म → कॅबिनेट तपशील → आउटगोइंग लाइन स्कीम → इंटेलिजेंट कॉन्फिगरेशन → पर्यावरणीय सत्यापन.

I. अर्ज स्पष्ट करा

वैशिष्ट्ये निवडण्यापूर्वी, प्रथम तुमच्या सिस्टममधील एअर सर्किट ब्रेकर वितरण बॉक्सचे कार्य निश्चित करा.

लो-व्होल्टेज मुख्य इनकमिंग लाइन डिस्ट्रिब्युशन बॉक्स: संपूर्ण लो-व्होल्टेज सिस्टमसाठी मुख्य स्विच म्हणून काम करते, कमाल लोड आणि कमाल शॉर्ट-सर्किट करंटशी संबंधित.

बस टाय वितरण बॉक्स: दोन बसबार विभागांमधील कनेक्शनसाठी वापरला जातो; मुख्य बाबी म्हणजे टाय क्षमता आणि ऑपरेटिंग वारंवारता.

महत्त्वाचा लोड फीडर वितरण बॉक्स: महत्त्वपूर्ण उपकरणांना शक्ती देते, उच्च विश्वासार्हता आणि निवडक संरक्षण आवश्यक आहे.

भिन्न अनुप्रयोगांना लक्षणीय भिन्न वैशिष्ट्ये आवश्यक आहेत; ही पहिली पायरी आहे.

II. रेटेड व्होल्टेज आणि सिस्टम प्रकार निश्चित करा

सामान्य रेट केलेले व्होल्टेज: AC 380V / 400V / 690V, ऑन-साइट पॉवर सप्लाय सिस्टमशी सुसंगत असणे आवश्यक आहे.

सिस्टम प्रकार: तीन-फेज तीन-वायर / तीन-फेज चार-वायर. कृपया तटस्थ (N) रेखा आणि संरक्षणात्मक अर्थ (PE) लाइन आवश्यक आहे का याची खात्री करा.

चुकीचे व्होल्टेज आणि सिस्टम प्रकार थेट उपकरणे निरुपयोगी बनवतील.

III. गणना करा आणि रेट केलेले वर्तमान निवडा

वास्तविक लोड करंटची गणना करा आणि सर्व डाउनस्ट्रीम सर्किट्सच्या डिझाइन करंटचा सारांश द्या, जास्तीत जास्त एकाचवेळी ऑपरेटिंग परिस्थितींवर आधारित.

निवडताना, आम्ही वाजवी मार्जिन राखून ठेवण्याची शिफारस करतो, साधारणपणे 10%–30% भविष्यातील विस्तारासाठी.

सामान्य ACB रेट केलेले वर्तमान रेटिंग: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

तत्वतः, दीर्घकालीन ऑपरेटिंग करंट ACB रेट केलेल्या प्रवाहाच्या ≤ 80%–90% असावा.

IV. शॉर्ट-सर्किट ब्रेकिंग क्षमता तपासत आहे

सर्किट ब्रेकर निवडताना बरेच ग्राहक या मुद्द्याकडे दुर्लक्ष करतात, परंतु ते महत्त्वपूर्ण आहे. अपुरी ब्रेकिंग क्षमता गंभीर सुरक्षा धोके निर्माण करू शकते.

इन्स्टॉलेशन पॉइंटवर शॉर्ट-सर्किट करंट निश्चित करणे आवश्यक आहे, ट्रान्सफॉर्मरची क्षमता, प्रतिबाधा आणि केबलची लांबी यावरून मोजले जाणे आवश्यक आहे.

जुळणारी ब्रेकिंग क्षमता निवडा: Icu / Ics ≥ सिस्टीमचा कमाल शॉर्ट-सर्किट करंट.

सामान्य रेटिंग: 50kA, 65kA, 80kA, 100kA.

V. सर्किट ब्रेकर स्ट्रक्चर निवडणे

निश्चित ACB: कमी खर्च, देखभालीसाठी वीज आउटेज आवश्यक आहे.

ड्रॉवर-प्रकार ACB: सोयीस्कर देखभाल, अखंड देखभाल समर्थन करते, सामान्यतः औद्योगिक प्रकल्पांमध्ये वापरली जाते.

सहावा. वितरण बॉक्स कॅबिनेट तपशील आणि संरचना निश्चित करणे

कॅबिनेटची परिमाणे ACB वैशिष्ट्ये, बसबारची क्षमता आणि आउटगोइंग सर्किट्सच्या संख्येवर अवलंबून असतात. मुख्य प्रकार भिंत-आरोहित आणि मजला-उभे आहेत.

संरक्षण रेटिंग: इनडोअर: IP30 / IP40; आउटडोअर: IP54 / IP65.

VII. बसबार आणि आउटगोइंग लाइन कॉन्फिगरेशन निवड

तापमान वाढ आणि दीर्घकालीन ऑपरेशन लक्षात घेऊन रेटेड वर्तमान आणि तांबे बसबार क्रॉस-सेक्शनच्या आधारावर बसबारची वैशिष्ट्ये निवडली पाहिजेत.

आउटगोइंग लाइन सर्किट प्रकार: MCCB आउटगोइंग लाइन, MCB आउटगोइंग लाइन, डायरेक्ट केबल आउटगोइंग लाइन.

बॅकअप सर्किट आवश्यक आहे का? तसे असल्यास, भविष्यातील क्षमता विस्तारासाठी जागा राखीव ठेवा.

आठवा. बुद्धिमान वैशिष्ट्ये आणि ऍक्सेसरी कॉन्फिगरेशन

पर्यायी कार्ये समाविष्ट आहेत: वर्तमान, व्होल्टेज आणि ऊर्जा निरीक्षण; संप्रेषण इंटरफेस; रिमोट उघडणे आणि बंद करणे; फॉल्ट अलार्म आणि स्थिती फीडबॅक.

फॅक्टरी, डेटा सेंटर आणि सार्वजनिक बांधकाम प्रकल्पांसाठी बुद्धिमान प्रकाराची शिफारस केली जाते.

IX. पर्यावरणीय आणि वापराच्या स्थितीची पडताळणी

कृपया खालील पर्यावरणीय घटकांची पुष्टी करा:

सभोवतालचे तापमान (उच्च तापमानासाठी कमी करणे आवश्यक आहे)

स्थापना उंची

धूळ, आर्द्रता किंवा संक्षारक वायूंची उपस्थिती

सिस्मिक डिझाइन आवश्यक आहे का?
