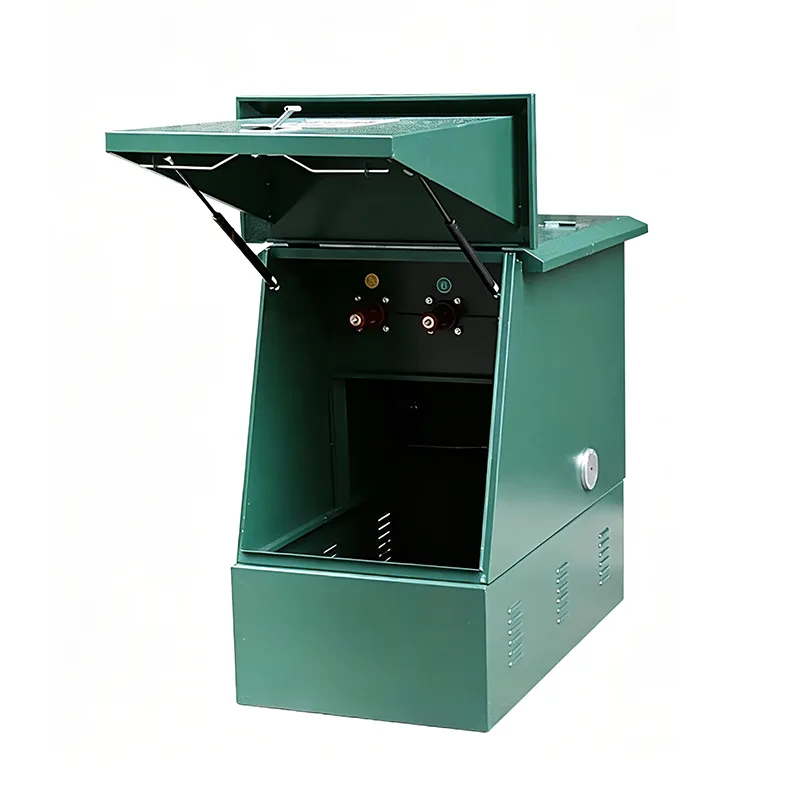

उच्च व्होल्टेज केबल शाखा बॉक्स

उच्च व्होल्टेज केबल शाखा बॉक्स 6kV-35kV मध्यम-व्होल्टेज वितरण नेटवर्कमध्ये वापरले जातात. ते कारखान्यात पूर्वनिर्मित केले जातात आणि उच्च-व्होल्टेज केबल जॉइंट्सच्या प्लग-इन असेंब्लीद्वारे, केबल मॅनहोल्स बदलून आणि टर्मिनल हेड्सचे साइटवर फॅब्रिकेशनद्वारे साइटवर स्थापित केले जातात. शांगमिंग, या उत्पादनाचे निर्माता म्हणून, प्रकल्पाच्या वास्तविक गरजांनुसार ते सानुकूलित करू शकतात. कृपया आमच्याशी संपर्क साधा.

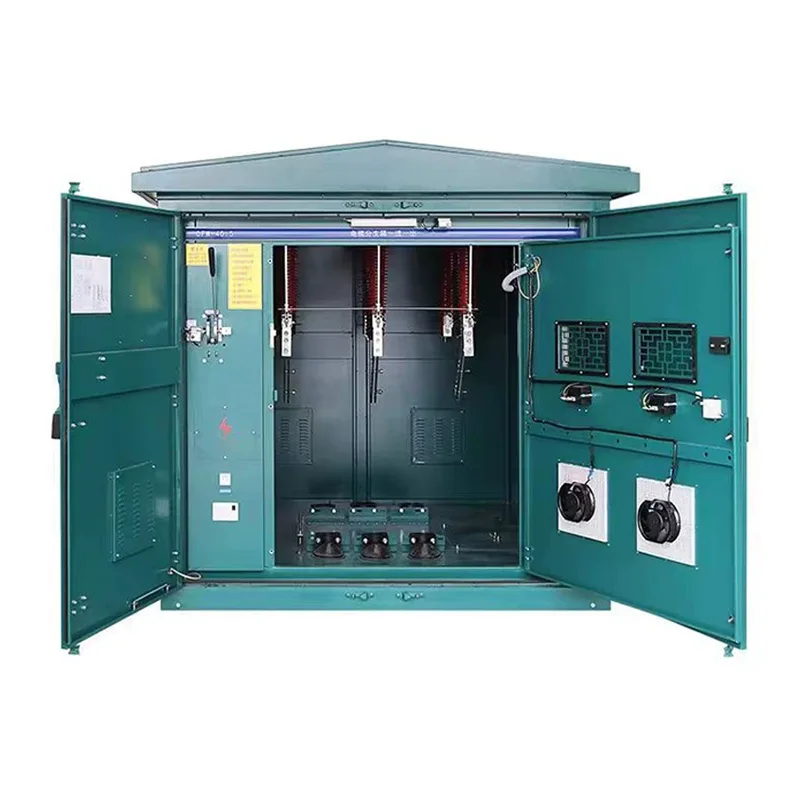

स्ट्रक्चरल रचना

हाय-व्होल्टेज केबल शाखा बॉक्स उच्च-व्होल्टेज वीज वितरण प्रणालीमध्ये केबल शाखा, जंक्शन आणि संरक्षण घटक म्हणून काम करतात. मुख्यतः कनेक्शन घटक असताना, आवश्यक असल्यास संरचनेच्या घटकांमध्ये संरक्षणात्मक उपकरणे जोडली जाऊ शकतात.

1. संलग्नक: संलग्नक हा मूलभूत घटक आहे. आम्ही कोल्ड-रोल्ड स्टील किंवा स्टेनलेस स्टीलसारख्या उच्च-शक्तीच्या धातूचा वापर करतो, जे इनडोअर किंवा आउटडोअर हाय-व्होल्टेज वातावरणासाठी योग्य, वॉटरप्रूफ, डस्टप्रूफ, गंज-प्रतिरोधक आणि हवामान-प्रतिरोधक गुणधर्म प्रदान करतो.

2. मुख्य केबल कनेक्शन टर्मिनल: हा भाग मोठ्या-विभागाच्या उच्च-व्होल्टेज केबल्ससाठी वापरला जातो, ॲल्युमिनियम किंवा तांबे कंडक्टरला आधार देतो, विश्वसनीय संपर्क आणि कमी प्रतिबाधा सुनिश्चित करतो.

3. शाखा टर्मिनल्स: एक-इन-मल्टिपल-आउट रचना, उच्च-इन्सुलेशन, उष्णता-प्रतिरोधक सामग्रीसह अंतर्गतरित्या विलग केली जाते ज्यामुळे विद्युत अलगाव आणि शाखांमधील सुरक्षित अंतर सुनिश्चित होते.

4. इन्सुलेशन आणि संरक्षण प्रणाली: शॉर्ट सर्किट, फ्लॅशओव्हर किंवा इलेक्ट्रिक शॉक अपघात टाळण्यासाठी उच्च-व्होल्टेज बुशिंग आणि इन्सुलेटिंग कव्हर्ससह सुसज्ज.

5. संरक्षण उपकरणे: उच्च-व्होल्टेज फ्यूज, लोड स्विचेस, लाइटनिंग स्ट्राइक आणि ओव्हरकरंट संरक्षणासह प्रकल्प आवश्यकतांवर आधारित पर्यायी. शाखा सर्किट्ससाठी स्वतंत्र संरक्षण शक्य आहे, तर मुख्य लाइन सतत वीज पुरवठा राखते.

उत्पादन वैशिष्ट्ये

1. उच्च व्होल्टेज सुरक्षा आणि इन्सुलेशन

हाय व्होल्टेज केबल ब्रँच बॉक्स उच्च-शक्तीचे मेटल एन्क्लोजर इन्सुलेटिंग कव्हरसह स्वीकारतो, जे 1kV~35kV आणि उच्च-व्होल्टेज केबल ब्रँचिंगला समर्थन देते. उच्च-व्होल्टेज शाखा मुख्य ट्रंकपासून पूर्णपणे वेगळ्या असतात, फ्लॅशओव्हर, शॉर्ट सर्किट किंवा इलेक्ट्रिक शॉक टाळण्यासाठी, IEC/GB उच्च-व्होल्टेज वीज वितरण सुरक्षा मानकांची पूर्तता करतात.

2. मल्टी-सर्किट शाखा कार्य

हे उत्पादन एक-इन-मल्टिपल-आउटलेट केबल ब्रँचिंगला समर्थन देते, आवश्यकतेनुसार सर्किट्सच्या संख्येचे लवचिक कॉन्फिगरेशन करण्यास अनुमती देते. अंतर्गत बसबार किंवा कंडक्टर स्ट्रक्चर समान रीतीने विद्युत प्रवाह वितरीत करते आणि विविध शाखा चालू क्षमता लोड आवश्यकतांनुसार सानुकूलित केल्या जाऊ शकतात, उच्च-व्होल्टेज केबल वायरिंग सुलभ करते आणि बांधकाम जटिलता कमी करते.

3. उच्च संरक्षण रेटिंग

शांगमिंग प्रत्यक्ष पर्यावरणीय परिस्थिती, पाऊस, धूळ, अतिनील किरणोत्सर्ग आणि संक्षारक वातावरणाचा प्रतिकार करणाऱ्या आणि उच्च-तापमान, कमी-तापमान आणि दमट वातावरणात दीर्घकालीन ऑपरेशनसाठी अनुकूल असलेल्या IP54/IP65 संरक्षण रेटिंगसह बाह्य शाखा बॉक्स सानुकूलित करू शकतात.

4. मॉड्यूलर संरचना

पारंपारिक केबल विहिरींच्या तुलनेत आमच्या शाखा बॉक्समध्ये कॉम्पॅक्ट संरचना, स्पष्ट वायरिंग आणि साइटवर कमी वेळ स्थापित केला जातो, ज्यामुळे वेळ वाचतो. इन्स्टॉलेशन पर्यायांमध्ये वॉल माउंटिंग, फ्लोर माउंटिंग किंवा ब्रॅकेट फिक्सिंग समाविष्ट आहे. देखभाल आणि विस्तार सोपे आहे, ऑपरेशनल कार्यक्षमता सुधारते.

5. दीर्घ आयुष्य आणि कमी देखभाल खर्च

आम्ही अत्यंत हवामान-प्रतिरोधक आणि गंज-प्रतिरोधक सामग्री निवडल्यामुळे, उत्पादनाची आयुर्मान प्रभावीपणे वाढवली आहे. सीलबंद डिझाइन धूळ, ओलावा आणि कीटकांना प्रवेश करण्यापासून प्रतिबंधित करते, परिणामी किमान दैनंदिन देखभाल आणि कमी ऑपरेटिंग खर्च येतो.

उच्च-व्होल्टेज आणि कमी-व्होल्टेज केबल वितरण बॉक्सची तुलना

वारंवार विचारले जाणारे प्रश्न

प्रश्न: संलग्न पृष्ठभागावरील व्होल्टेज इंडिकेटर बंद असल्यास, सर्किटची शक्ती संपली आहे की नाही हे मी सांगू शकतो?

उ: अजिबात नाही. व्होल्टेज निर्देशक केवळ पूरक संदर्भासाठी आहे. खराब झालेले इंडिकेटर, सदोष सेन्सर किंवा उडालेला फ्यूज यामुळे प्रकाश नसलेला सूचक असू शकतो. कोणत्याही ऑपरेशनपूर्वी, योग्य व्होल्टेज रेटिंगचे उच्च-व्होल्टेज टेस्टर ऑन-साइट चाचणीसाठी वापरणे आवश्यक आहे.

प्रश्न: तपासणी दरम्यान मला बाजुला थोडासा हिसका आवाज आला तर मी काय करावे?

उ: तपासणीसाठी ताबडतोब पॉवर आउटेजची विनंती करा. हिसिंग हे सहसा आंशिक डिस्चार्जचे लक्षण असते, जे दर्शविते की अंतर्गत इन्सुलेशन क्रॅक झाले असावे किंवा अयोग्य स्थापनेमुळे डिस्चार्ज मार्ग तयार झाला असावा. त्वरीत संबोधित न केल्यास, हे त्वरीत फेज-टू-फेज शॉर्ट सर्किटमध्ये वाढू शकते किंवा संलग्नक स्फोट होऊ शकते.

प्रश्न: मी SF6 इन्सुलेशन आणि सॉलिड इन्सुलेशन दरम्यान कसे निवडू?

A: SF6 इन्सुलेशन: मजबूत चाप-विझवण्याच्या क्षमतेसह अत्यंत परिपक्व तंत्रज्ञान, परंतु हरितगृह वायू उत्सर्जनाचा समावेश आहे आणि नियमित दाब मापक निरीक्षण आवश्यक आहे.

सॉलिड इन्सुलेशन: गॅस-मुक्त संरक्षण, अधिक पर्यावरणास अनुकूल, अत्यंत उच्च पर्यावरणीय आवश्यकता असलेल्या किंवा उच्च-उंचीच्या प्रदेशांसाठी योग्य, अंतर्गत हवेचे बुडबुडे प्रतिबंधित करते.
