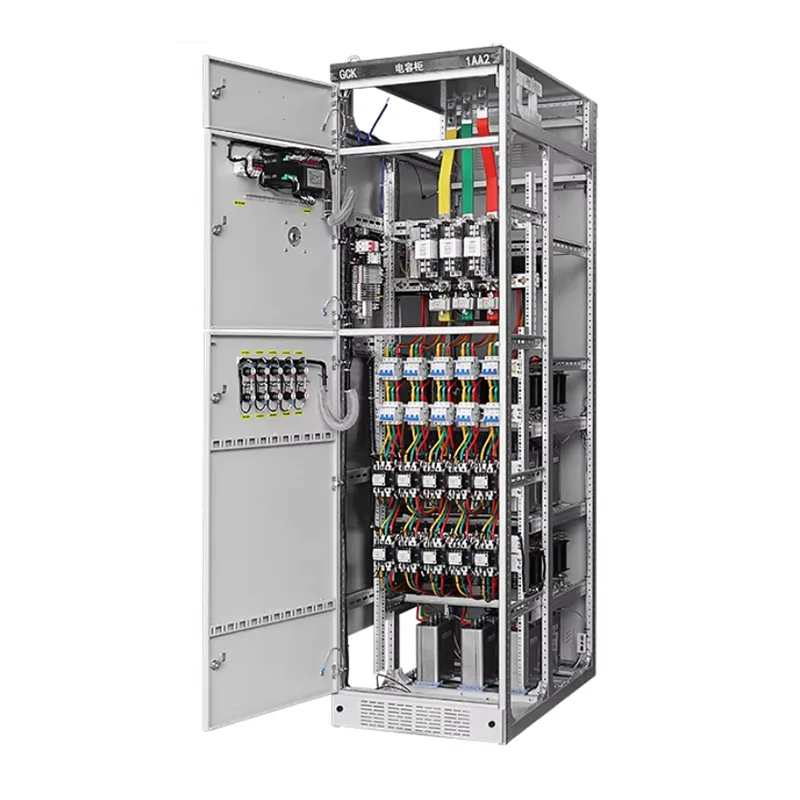

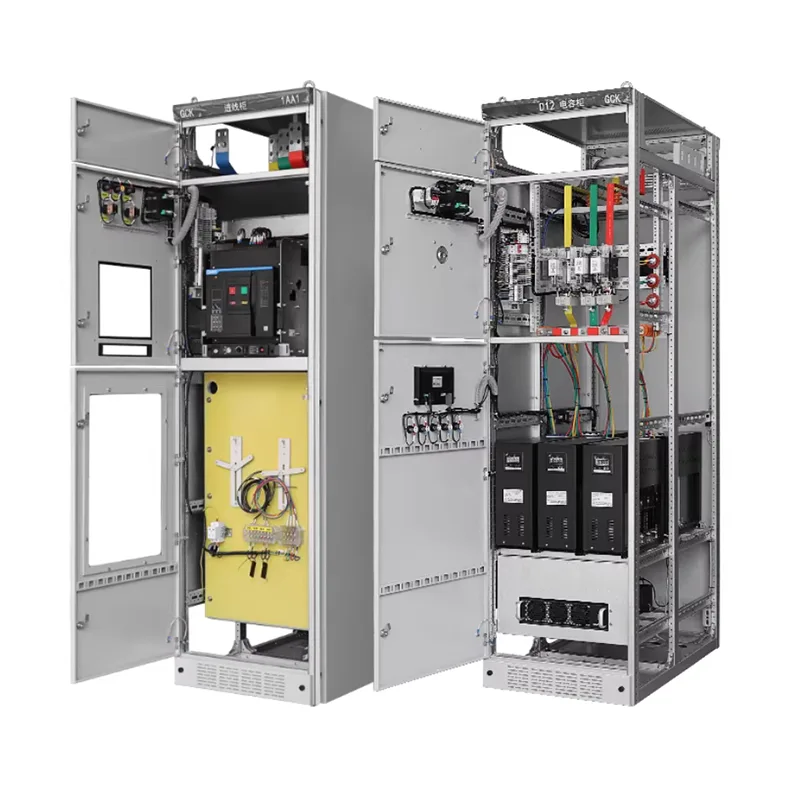

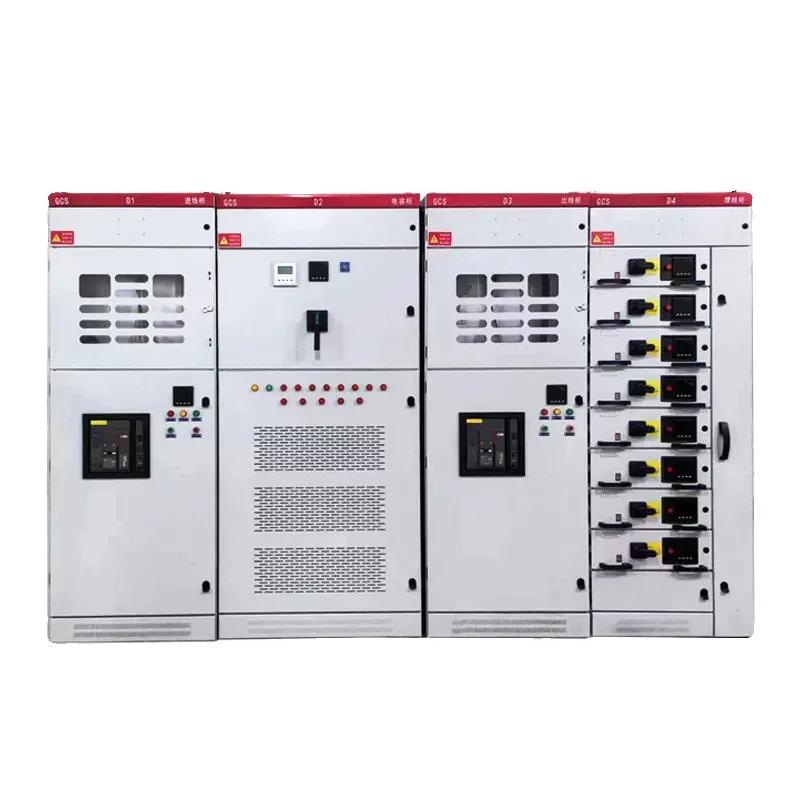

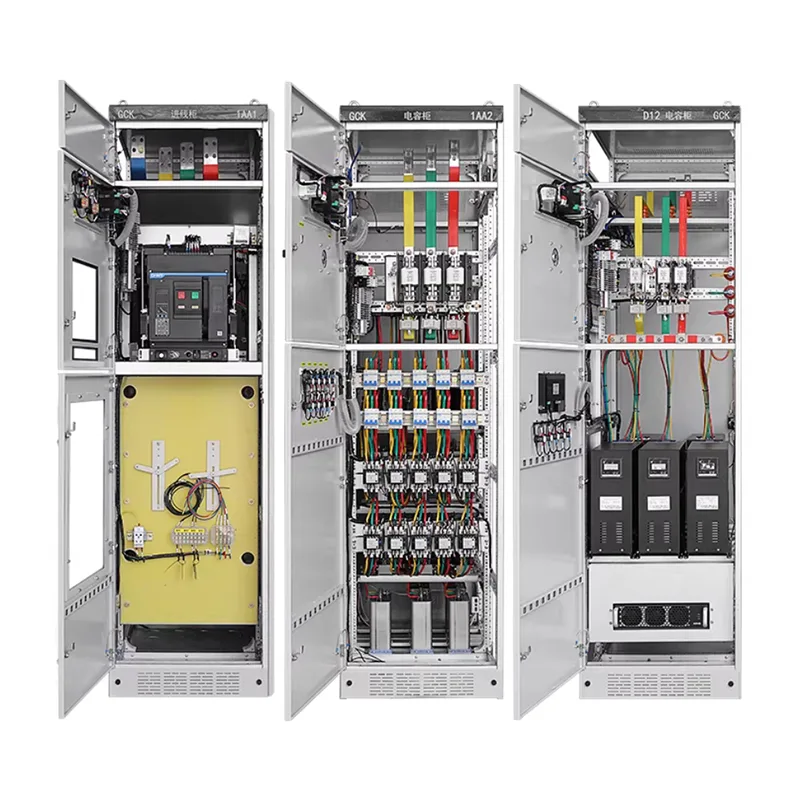

GCS कमी व्होल्टेज मागे घेण्यायोग्य स्विचगियर

GCS लो व्होल्टेज विथड्रॉवेबल स्विचगियरमध्ये एक सरलीकृत रचना आहे, चांगली घटक सुसंगतता आहे आणि MNS पेक्षा 20%-35% स्वस्त आहे, जे बजेट-संवेदनशील प्रकल्पांसाठी योग्य बनवते. तुम्हाला हे उत्पादन निवडण्यात आणि प्रकल्प योजना विकसित करण्यात स्वारस्य असल्यास, कृपया मोकळ्या मनाने शांगमिंगशी संपर्क साधा, एक विश्वासार्ह पुरवठादार Yueqing, Wenzhou, China.

उत्पादन वैशिष्ट्ये

GCS लो-व्होल्टेज काढता येण्याजोगा स्विचगियर MNS च्या उच्च विश्वासार्हतेला GGD च्या ऑपरेशनच्या सुलभतेसह जोडतो, ज्यामुळे ते कमी-व्होल्टेज वीज वितरण प्रणालींसाठी आदर्श बनते ज्यामध्ये अनेक सर्किट्स, वारंवार देखभाल आणि एकूण खर्च नियंत्रित करण्यावर लक्ष केंद्रित केले जाते.

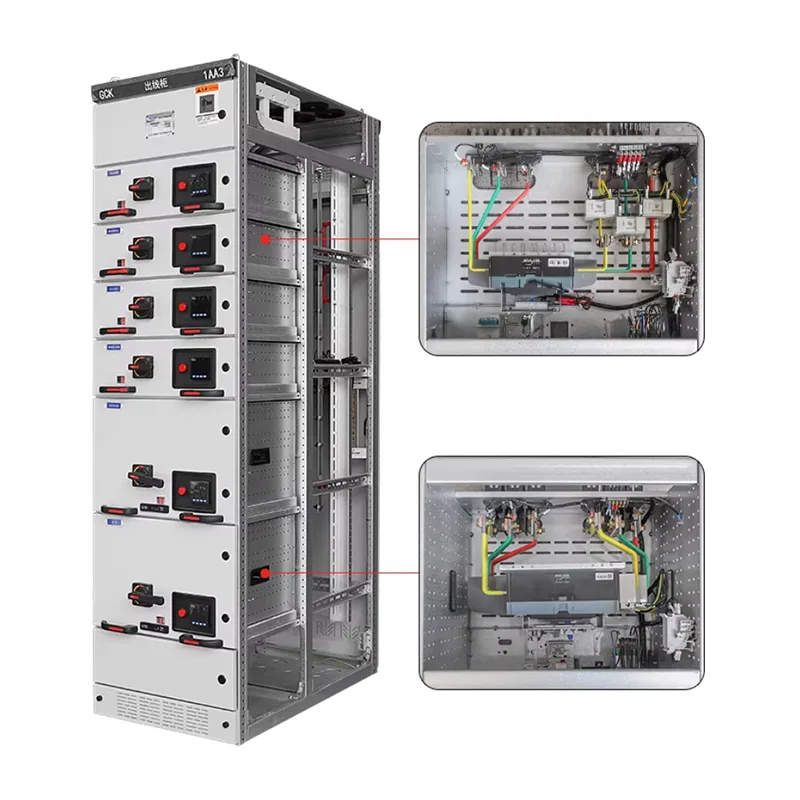

1. मॉड्यूलर काढता येण्याजोगा संरचना

GCS फंक्शनल युनिट्स एक मानक ड्रॉवर-प्रकारचे डिझाइन स्वीकारतात, ज्यामुळे त्वरित समाविष्ट करणे आणि काढणे शक्य होते. एकल सर्किट अयशस्वी झाल्यास किंवा देखभालीच्या बाबतीत, इतर सर्किट्सच्या ऑपरेशनवर परिणाम न करता युनिट स्वतंत्रपणे काढता येते, वीज आउटेज वेळ आणि देखभाल खर्च कमी करते.

स्विचगियरचे मॉड्यूलर डिझाइन मजबूत अष्टपैलुत्व देते, भविष्यातील विस्तार किंवा बदलण्याची सुविधा देते.

2. उच्च सुरक्षा पातळी

GCS कॅबिनेट अंतर्गत विभागलेले आहे: बसबार कंपार्टमेंट, एक कार्यात्मक युनिट कंपार्टमेंट आणि केबल कंपार्टमेंट. दोष प्रसार रोखण्यासाठी हे कार्यशील क्षेत्र प्रभावीपणे वेगळे केले जातात.

आम्ही उच्च संरक्षण स्तरांसाठी पर्यायांना समर्थन देतो, जे वास्तविक ऑपरेटिंग परिस्थितींवर आधारित सानुकूलित केले जाऊ शकतात.

सुरक्षितता वैशिष्ट्ये औद्योगिक आणि सार्वजनिक बांधकाम प्रकल्पांच्या उर्जा आवश्यकता पूर्ण करून ऑपरेशनल सुरक्षितता आणि स्थिरता वाढवतात.

3. सोयीस्कर देखभाल आणि ऑपरेशन

ड्रॉवर युनिटमध्ये चाचणी, कार्यरत आणि डिस्कनेक्ट पोझिशन्सची वैशिष्ट्ये आहेत, ज्यामुळे पॉवर-ऑफ किंवा अंशतः ऊर्जा असलेल्या परिस्थितीतही तपासणी आणि बदलण्याची परवानगी मिळते. वायरिंग आणि ऑपरेटिंग स्पेस तर्कसंगतपणे डिझाइन केले आहे, ते देखभाल कर्मचाऱ्यांसाठी वापरकर्त्यासाठी अनुकूल बनवते आणि वारंवार देखभाल आवश्यक असलेल्या सिस्टमसाठी योग्य आहे, जसे की MCC परिस्थिती.

4. विस्तृत लागूता

GCS कॅबिनेटचा वापर वितरण कॅबिनेट, फीडर कॅबिनेट, मोटर कंट्रोल सेंटर (MCC) इत्यादी म्हणून केला जाऊ शकतो, विविध विद्युत घटक संयोजनांना समर्थन देतो आणि भिन्न क्षमता आणि सर्किट प्रमाण आवश्यकतांशी जुळवून घेतो. एकल प्रणाली अनेक अनुप्रयोग गरजा कव्हर करू शकते.

5. उच्च किंमत-प्रभावीता

MNS काढता येण्याजोग्या कॅबिनेटच्या तुलनेत, GCS ची रचना सोपी आणि अधिक नियंत्रणीय खर्च आहे.

फिक्स्ड स्विचगियरच्या तुलनेत, हे सुरक्षितता आणि देखभालक्षमतेमध्ये महत्त्वपूर्ण फायदे देते, ज्यामुळे ते विशेषतः मध्यम ते मोठ्या-प्रकल्प किंवा बजेट-संवेदनशील प्रकल्पांसाठी योग्य बनते, कार्यप्रदर्शन आणि खर्च यांच्यातील संतुलन साधते.

GCS कमी व्होल्टेज विथड्रॉवेबल स्विचगियर कसे राखायचे?

त्याची सेवा आयुष्य वाढवण्यासाठी, खराबी टाळण्यासाठी आणि सतत वीज पुरवठा सुनिश्चित करण्यासाठी, योग्य देखभाल महत्त्वपूर्ण आहे. शांगमिंग सर्वसमावेशक दस्तऐवज प्रदान करते आणि काही सूचना देते.

I. दैनंदिन तपासणी

1. ऑपरेशन इंडिकेटर चेक: ड्रॉवर पॅनेल इंडिकेटर दिवे असामान्यपणे फ्लॅश होऊ नयेत; ammeter विद्युत् प्रवाह संतुलित असावा.

2. तापमान वाढ तपासा: मुख्य बसबार कनेक्टर, ड्रॉवरचे प्राथमिक कनेक्टर आणि सर्किट ब्रेकर इनलेट/आउटलेट टर्मिनल्सचे तापमान वाढ मोजण्यासाठी हँडहेल्ड इन्फ्रारेड थर्मामीटर वापरा. ≤40K (≤80℃ सभोवतालच्या तापमानात +40℃).

3. असामान्य गंध/ध्वनी तपासणी: जळत्या वास, स्त्राव आवाज किंवा गुंजन आवाज तपासा.

4. दरवाजा सील आणि साफसफाईची तपासणी: कॅबिनेट दरवाजा सील वृद्ध आहेत का? अंतर्गत धूळ जमा आहे का?

5. ड्रॉवर पोझिशन चेक: सर्व ड्रॉर्स त्यांच्या जोडलेल्या स्थितीत आहेत का? ते सैल आहेत का?

II. नियतकालिक देखभाल

पायरी 1: पॉवर ऑफ तयारी. अपस्ट्रीम वीज पुरवठा खंडित झाल्याची पुष्टी करा आणि व्होल्टेजसाठी चाचणी करा.

पायरी 2: देखभाल आवश्यक असलेला ड्रॉवर उघड्या स्थितीत हलवा आणि तो पूर्णपणे बाहेर काढा. लक्षात ठेवा की प्राथमिक प्लग आपोआप डिस्कनेक्ट होतील; दुय्यम प्लग स्वहस्ते काढले जाऊ शकतात.

पायरी 3: ड्रॉवर युनिट देखभाल. वेगवेगळ्या घटकांना साफसफाई आणि चाचणीसह वेगवेगळ्या देखभाल प्रक्रियेची आवश्यकता असते.

पायरी 4: कॅबिनेट अंतर्गत देखभाल

मुख्य बसबार: सैल बोल्ट तपासा.

अनुलंब शाखा बसबार: साचलेली धूळ स्वच्छ करा आणि खराब झालेले इन्सुलेशन शीथ तपासा.

केबल कंपार्टमेंट: केबल्स व्यवस्थित करा आणि केबलच्या टोकांना जास्त गरम किंवा विकृतीकरण तपासा.

ग्राउंडिंग सिस्टम: PE बसबार आणि कॅबिनेट (≤0.1Ω असावे) दरम्यान ग्राउंडिंग प्रतिरोध मोजा.

पायरी 5: कार्यात्मक चाचणी

ड्रॉवरला जोडणीच्या स्थितीत परत ढकलून द्या. पॉवर चालू केल्यानंतर, चाचणी स्थितीत नियंत्रण सर्किटची चाचणी घ्या. कोणतीही असामान्यता नाही याची खात्री करण्यासाठी 10 मिनिटांसाठी नो-लोड चाचणी चालवा.

मुख्य देखभाल खबरदारी

1. प्राथमिक मॉड्यूल चालू असताना कधीही प्लग किंवा अनप्लग करू नका.

प्राथमिक मॉड्यूल्समध्ये मुख्य सर्किटमध्ये उच्च प्रवाह असतो आणि ड्रॉवर उघडलेल्या स्थितीत आणि सिस्टम बंद झाल्यानंतरच ते ऑपरेट करणे आवश्यक आहे.

अन्यथा, यामुळे विद्युत चाप होऊ शकतो, परिणामी वैयक्तिक इजा किंवा उपकरणांचे नुकसान होऊ शकते.

2. वेगवेगळ्या आकाराचे ड्रॉर्स मिक्स करू नका.

GCS ड्रॉर्स 1/2, 1, 2, आणि 3 युनिट आकारात डिझाइन केलेले आहेत, ज्याची उंची प्राथमिक मॉड्यूल पोझिशन्सशी काटेकोरपणे संबंधित आहे.

चुकीच्या स्थापनेमुळे मॉड्यूल चुकीचे संरेखन, खराब संपर्क आणि जास्त गरम होऊ शकते.

3. नियमितपणे पाच-पुरावा इंटरलॉक तपासा.

चाचणी: सर्किट ब्रेकर बंद असताना, ड्रॉवर बाहेर काढता येईल का? तो नसावा.

इंटरलॉक अयशस्वी झाल्यास, गैरप्रकार टाळण्यासाठी त्वरित वापर आणि दुरुस्ती थांबवा.

4. दमट वातावरणात कंडेन्सेशन विरोधी उपाय वाढवा.

तुमचा प्रकल्प पावसाळ्यात किंवा वॉटर प्लांटमध्ये असल्यास, हीटरचे ऑपरेशन मासिक तपासा.

सोल्यूशनची पुष्टी करताना, तुम्ही स्वयंचलित स्टार्ट-स्टॉपसाठी बुद्धिमान कंडेन्सेशन कंट्रोलर स्थापित करणे निवडू शकता.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: स्विचगियर कॅबिनेट सानुकूलित करताना, मी निश्चित प्रकार (GGD) किंवा काढता येण्याजोगा प्रकार (GCS/MNS) यापैकी कसे निवडू?

A: GGD योग्य आहे जेव्हा: मर्यादित बजेट, एकल भार, वीज आउटेज देखभालसाठी भत्ता, किंवा कठोर वातावरण; या प्रकरणांमध्ये निश्चित वायरिंग अधिक विश्वासार्ह आहे.

GCS/MNS योग्य आहे जेव्हा: कोर उत्पादन लाइन्समध्ये लक्षणीय पॉवर आउटेज नुकसान, मर्यादित जागेसह असंख्य सर्किट्स, जलद लाईव्ह-लाइन देखभाल आवश्यक असते आणि उच्च ऑटोमेशन आणि बुद्धिमत्ता यांना प्राधान्य देते.

प्रश्न: उंचीचा स्विचगियर सानुकूलनावर कसा परिणाम होतो?

A: 1000 मीटरपेक्षा जास्त उंचीवर, पातळ हवा उष्णतेचा अपव्यय आणि इन्सुलेशन क्षमता कमी करते.

निवडीदरम्यान तुम्हाला हवेतील अंतर वाढणे, उच्च-दर्जाचे इन्सुलेटर किंवा डेरेटिंगची आवश्यकता असल्यास सानुकूलित करताना आम्हाला कळवणे आवश्यक आहे.

प्रश्न: GCS लो-व्होल्टेज काढता येण्याजोग्या स्विचगियरचे ड्रॉर्स कधीकधी बाहेर काढणे किंवा घालणे कठीण का असते?

A: मार्गदर्शक रेल्वेचे विकृतीकरण: हे स्थापनेदरम्यान असमान पायामुळे असू शकते, ज्यामुळे कॅबिनेट विकृत होऊ शकते.

इंटरलॉकिंग: सर्किट ब्रेकर पूर्णपणे उघडलेल्या स्थितीत आहे का ते तपासा. सुरक्षिततेसाठी, सर्किट ब्रेकर गुंतलेले असताना यांत्रिक इंटरलॉक ड्रॉवर लॉक करेल.

स्नेहन अयशस्वी: दीर्घ कालावधीत देखभाल नसल्यामुळे यांत्रिक यंत्रणा कडक होऊ शकते. ड्रॉवर जबरदस्तीने ढकलू नका किंवा ओढू नका; कोणत्याही परदेशी वस्तू काढून टाका आणि योग्य प्रमाणात वंगण लावा.
