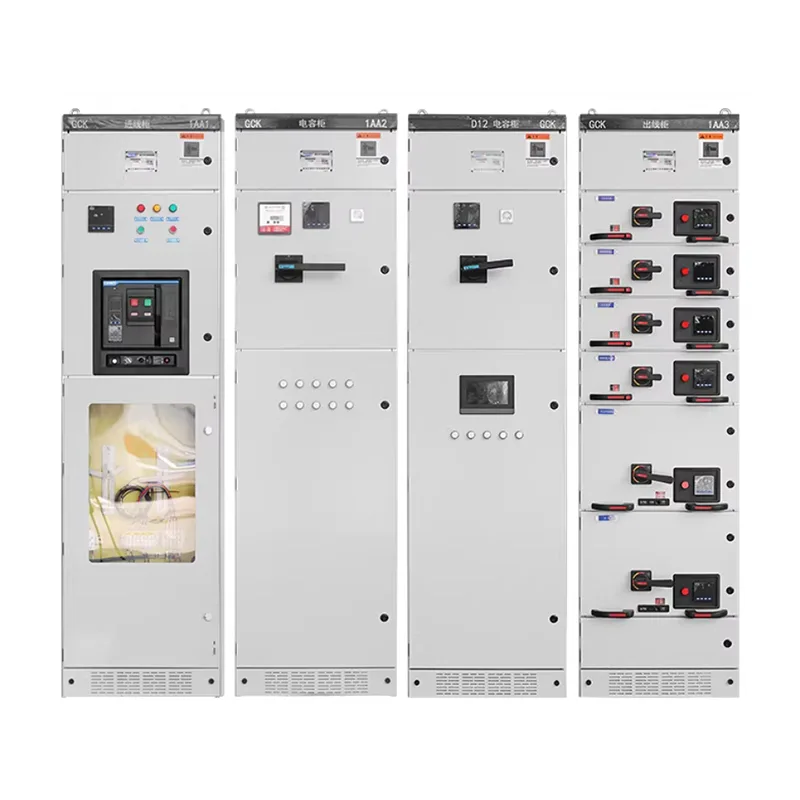

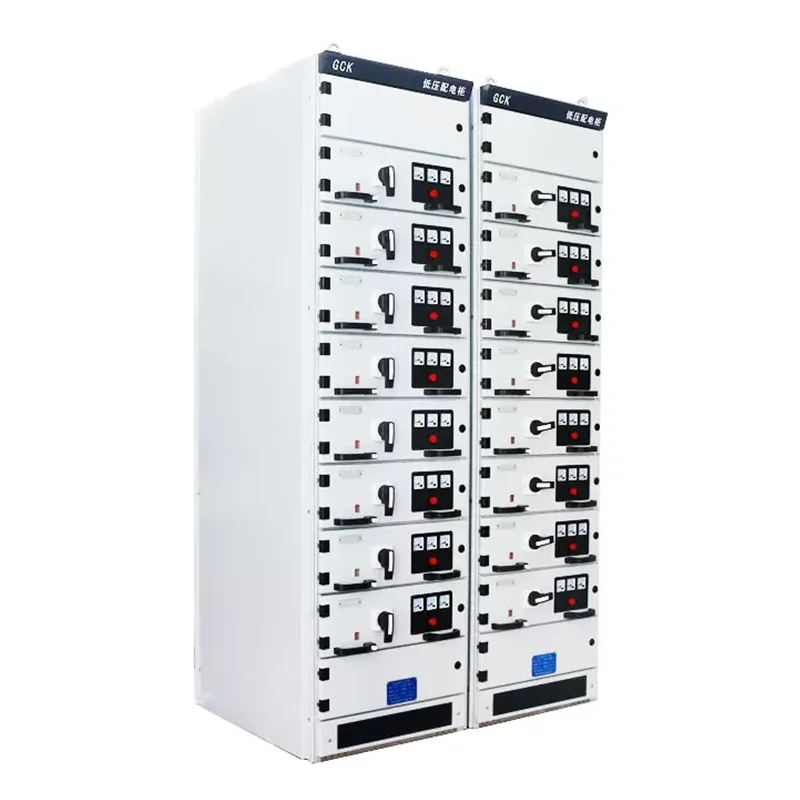

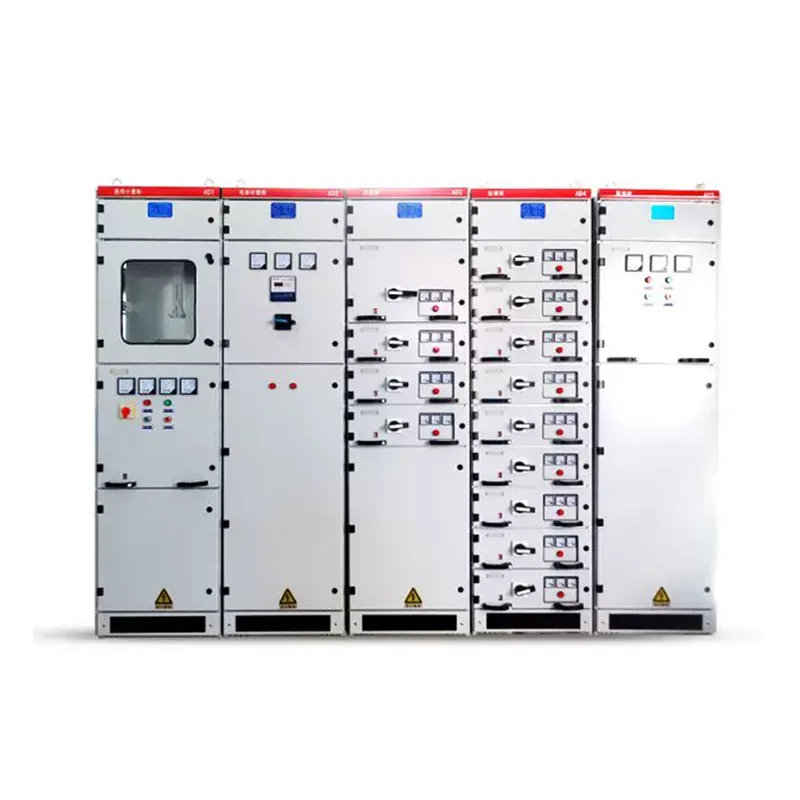

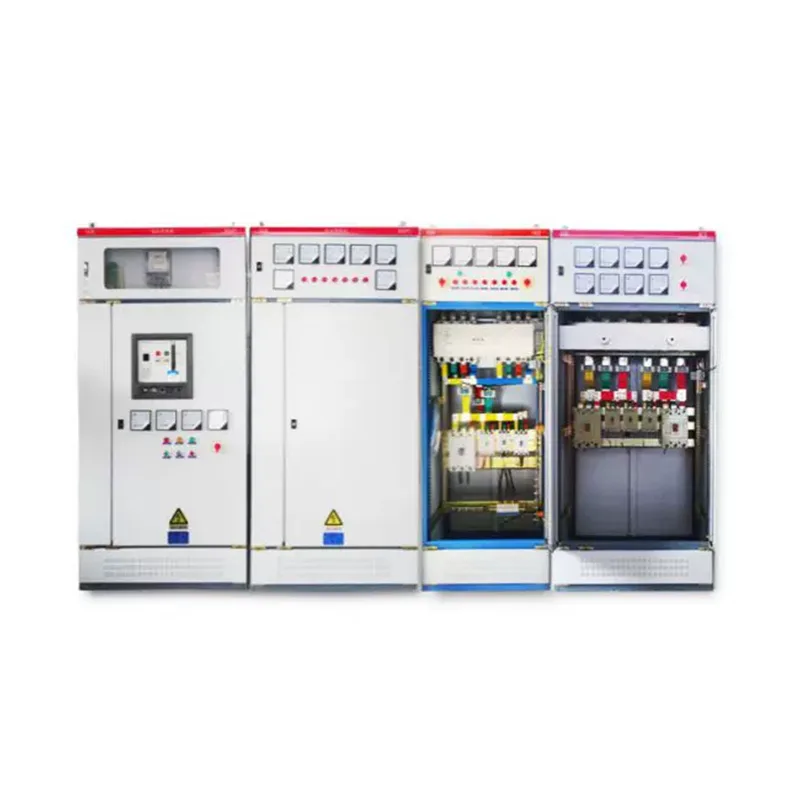

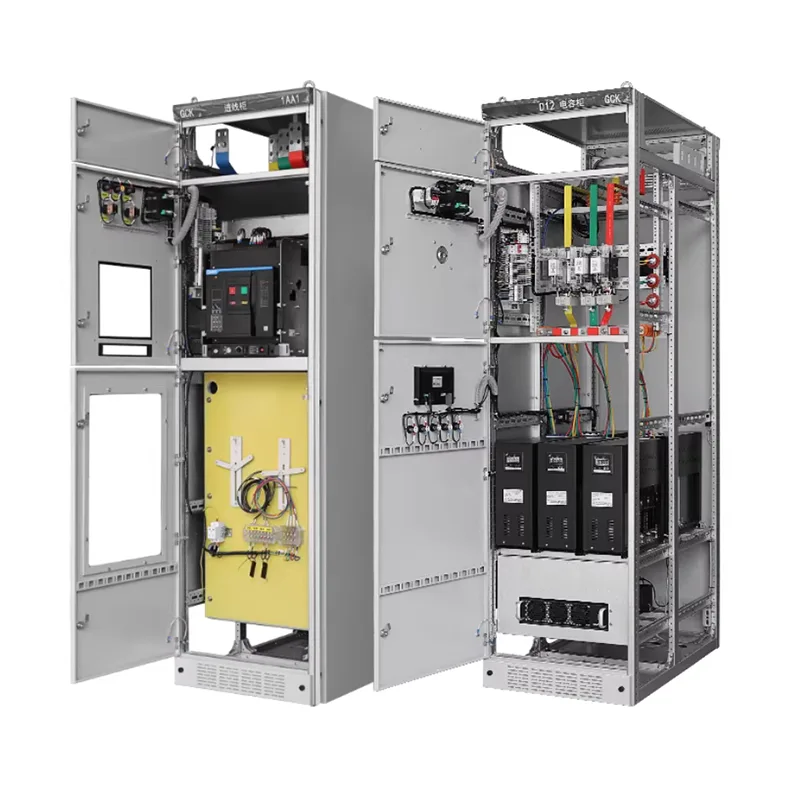

मनसे लो व्होल्टेज विथड्रॉवेबल स्विचगियर

मनसे लो व्होल्टेज विथड्रॉवेबल स्विचगियरचा विश्वासार्ह पुरवठादार शोधत आहात? चीनमधील शांगमिंग ही एक विश्वासार्ह निवड आहे. या स्विचगियरमध्ये वेगळ्या झोनची वैशिष्ट्ये आहेत, सिस्टम देखभाल कार्यक्षमता आणि ऑपरेशनल सातत्य सुधारते. हे जगभरातील 50 हून अधिक देश आणि प्रदेशांमध्ये निर्यात केले गेले आहे.

MNS लो-व्होल्टेज विथड्रॉवेबल स्विचगियर म्हणजे काय?

सुरुवातीला स्वित्झर्लंडच्या ABB द्वारे विकसित केले गेले आणि जागतिक उत्पादनासाठी परवाना मिळालेला, MNS लो-व्होल्टेज काढता येण्याजोगा स्विचगियर ही एक प्रगत वीज वितरण प्रणाली आहे. शांगमिंग फॅक्टरीमध्ये या उत्पादनासाठी परिपक्व प्रक्रिया तंत्रज्ञान आहे आणि ते सानुकूलनास समर्थन देते.

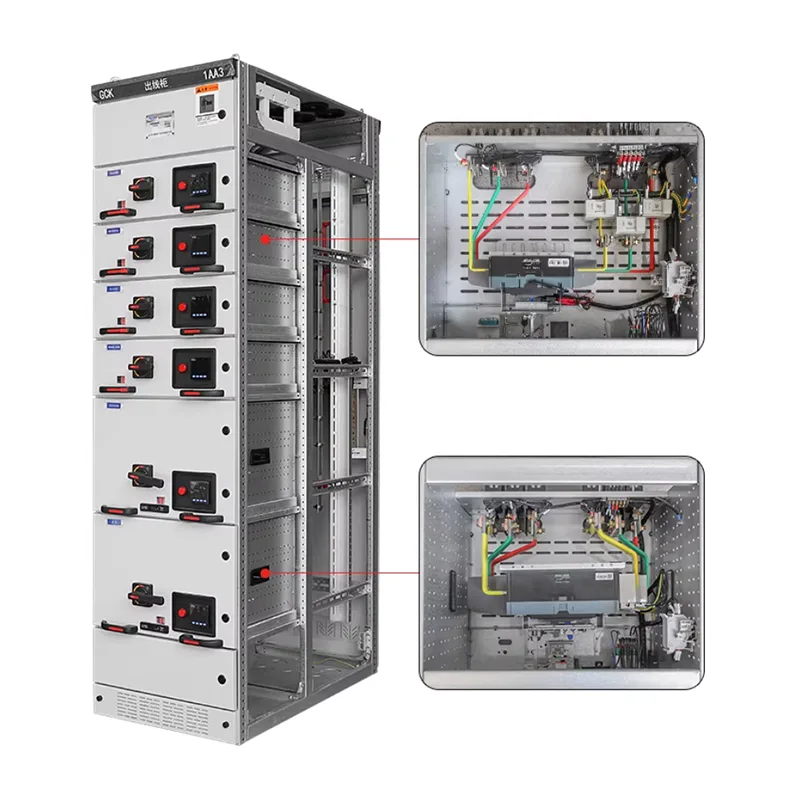

GGD फिक्स्ड स्विचगियरच्या विपरीत, MNS चे प्रत्येक सर्किट स्वतंत्रपणे पुल-आउट ड्रॉवर मॉड्यूलमध्ये स्थापित केले जाते. सर्किट अयशस्वी झाल्यास, ऑपरेटर दुरूस्ती किंवा बदलण्यासाठी ड्रॉवर थेट बाहेर काढू शकतो, तर कॅबिनेटमधील इतर सर्किट सामान्यपणे चालू ठेवतात, अशा प्रकारे देखभाल दरम्यान अखंड वीज पुरवठा प्राप्त होतो. समान वैशिष्ट्यांचे ड्रॉवर अदलाबदल करण्यायोग्य आहेत, दोष पुनर्प्राप्ती वेळ कमी करतात.

स्ट्रक्चरल वैशिष्ट्ये

MNS लो व्होल्टेज विथड्रॉवेबल स्विचगियरची फ्रेम 25 मिमी मॉड्यूलर छिद्रांसह C-आकाराच्या प्रोफाइलचा वापर करून एकत्र केली जाते, परिणामी उच्च यांत्रिक शक्ती आणि शॉक प्रतिरोधनासह हलकी रचना असते.

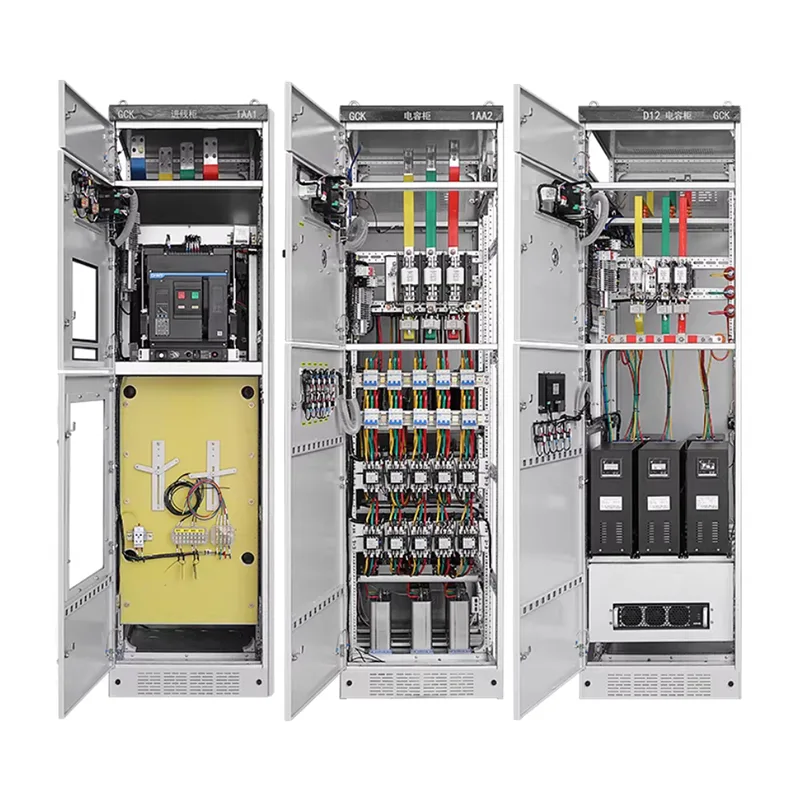

दोष प्रसार रोखण्यासाठी कॅबिनेटचे आतील भाग कठोरपणे तीन स्वतंत्र झोनमध्ये विभागले गेले आहे:

फंक्शनल युनिट कंपार्टमेंट: ड्रॉवर मॉड्यूल्स असतात.

बसबार कंपार्टमेंट: कॅबिनेटच्या मागील किंवा शीर्षस्थानी स्थित, मुख्य आणि वितरण बसबार.

केबल कंपार्टमेंट: कॅबिनेटच्या बाजूला, बाह्य केबल कनेक्शनसाठी स्थित आहे.

MNS उच्च-शक्तीच्या ज्वाला-प्रतिरोधक प्लास्टिकपासून बनवलेल्या बहु-कार्यात्मक पॅनेलचा देखील वापर करते, आडव्या आणि उभ्या बसबार प्रभावीपणे वेगळे करते आणि कंपार्टमेंट्समधील आर्किंग प्रतिबंधित करते.

तांत्रिक मापदंड

सुरक्षा डिझाइन

वापरादरम्यान, स्विचगियरला वैयक्तिक सुरक्षा आणि उपकरणांच्या संरक्षणाचा सर्वसमावेशक विचार करणे आवश्यक आहे. IEC 61439-1 / GB 7251.1 सारख्या आंतरराष्ट्रीय आणि देशांतर्गत मानकांची पूर्तता करणे, आणि संपूर्ण प्रमाणन दस्तऐवज आणि चाचणी अहवाल प्रदान करणे, सर्व प्रमुख सुरक्षा डिझाइन्स योग्य ठिकाणी आहेत याची खात्री करण्यासाठी शांगमिंगच्या उत्पादनांना कारखाना सोडण्यापूर्वी सात गुणवत्ता तपासणी प्रक्रिया केल्या जातात.

पूर्ण अलगाव: MNS लो व्होल्टेज विथड्रॉवेबल स्विचगियर फंक्शनल युनिट कंपार्टमेंट, बसबार कंपार्टमेंट आणि केबल कंपार्टमेंट पूर्णपणे वेगळे करण्यासाठी मेटल प्लेट्स वापरते. फॉल्ट एनर्जी या कंपार्टमेंटमध्ये मर्यादित आहे, समीप सर्किट्सवर परिणाम करत नाही आणि फॉल्ट आर्क्सचा प्रसार रोखत नाही.

पाच-पट इंटरलॉक: मानवी चुकांमुळे विद्युत शॉक किंवा उपकरणांचे नुकसान प्रतिबंधित करते.

जेव्हा सर्किट ब्रेकर उघडे असेल तेव्हाच ड्रॉवर कनेक्ट केलेल्या स्थितीतून बाहेर काढला जाऊ शकतो; यांत्रिक इंटरलॉकिंग रॉड पुश यंत्रणा लॉक करते. → लोड अंतर्गत मुख्य सर्किट उघडणे आणि बंद करणे प्रतिबंधित करते.

फंक्शनल युनिट कंपार्टमेंट दरवाजा आणि ड्रॉवरची स्थिती एकमेकांशी जोडलेली आहे; ड्रॉवर पूर्णपणे बाहेर काढला नसल्यास दरवाजा उघडता येत नाही; बसबार/केबल कंपार्टमेंट उघडण्यासाठी विशेष साधनांची आवश्यकता असते. → ऊर्जावान कंपार्टमेंटमध्ये अपघाती प्रवेश प्रतिबंधित करते

ग्राउंडिंग स्विच आणि मुख्य स्विच यांत्रिकरित्या एकमेकांशी जोडलेले आहेत; जेव्हा मुख्य सर्किट सक्रिय होते तेव्हा ग्राउंडिंग स्विच बंद करता येत नाही. →उर्जित असताना ग्राउंडिंग वायर जोडण्यास प्रतिबंध करते

जेव्हा ग्राउंडिंग स्विच बंद असतो, तेव्हा मुख्य स्विच कनेक्शनच्या स्थितीत जाऊ शकत नाही. → जोडलेल्या ग्राउंडिंग वायरसह ऊर्जा निर्माण होण्यास प्रतिबंध करते.

पर्यायी की इंटरलॉकिंग किंवा इलेक्ट्रॉनिक लॉजिक इंटरलॉकिंग योग्य ऑपरेटिंग क्रम सुनिश्चित करते. → सर्किट ब्रेकर्सचे अपघाती उघडणे आणि बंद होणे प्रतिबंधित करते.

फॉल्ट प्रेशर रिलीफ: मनसे मंत्रिमंडळाची रचना एका समर्पित प्रेशर रिलीफ चॅनेलसह करण्यात आली आहे. अंतर्गत अपघाती शॉर्ट सर्किट झाल्यास, उच्च-तापमान, उच्च-दाब वायू वरच्या दिशेने सोडला जातो, समोरच्या ऑपरेटरचे संरक्षण करतो आणि IEC 61641 आर्क फॉल्ट चाचणी आवश्यकता पूर्ण करतो.

आम्ही कोणत्या उद्योगांसाठी MNS लो-व्होल्टेज विथड्रॉवेबल स्विचगियरची शिफारस करतो?

1. पेट्रोकेमिकल उद्योग

पेट्रोकेमिकल उद्योगाला सतत उत्पादनाची आवश्यकता असते आणि दीर्घकाळ वीज खंडित होणे सहन करू शकत नाही. ऑपरेटिंग परिस्थितींमध्ये असंख्य मोटर सर्किट्स, मोठी लोड क्षमता आणि वारंवार सुरू होणे यांचा समावेश होतो. स्थिर स्विचगियर खूप धोकादायक आहे आणि देखभालीसाठी प्रचंड खर्च येतो.

MNS स्विचगियरचे ड्रॉवर-प्रकारचे युनिट्स सुरक्षित वातावरणात थेट देखभाल करण्यास, स्पष्ट सर्किट अलगाव प्रदान करण्यास, अपघातांचा प्रभाव कमी करण्यास आणि विस्तार आणि अपग्रेडची सुविधा देतात.

2. मोठ्या प्रमाणात उत्पादन

स्टील, सिमेंट आणि ऑटोमोबाईल कारखाने यांसारखे मोठे उत्पादन उद्योग सतत मोटार भार आणि मोठ्या प्रमाणात विद्युत प्रणालीसह कार्यरत असतात.

मनसे MCC योजनांना समर्थन देते, सर्किटचे मानकीकरण करते आणि जलद देखभाल आणि बदलीसाठी परवानगी देते. उत्पादन रेषा विस्तारत असताना कार्यात्मक एकके हळूहळू जोडली जाऊ शकतात. भविष्यात उत्पादन वाढवायचे असल्यास आणि दीर्घकालीन वापराची आवश्यकता असल्यास, MNS स्विचगियर अधिक योग्य आहे.

3. डेटा केंद्रे आणि मोठे व्यावसायिक कॉम्प्लेक्स

या ऍप्लिकेशन्समध्ये पॉवर सातत्य यासाठी अत्यंत उच्च आवश्यकता आहेत, दाट आणि जटिल लोड वितरणासह, बुद्धिमान मॉनिटरिंग आणि झोन केलेले व्यवस्थापन आवश्यक आहे. वीज खंडित झाल्यामुळे लक्षणीय आर्थिक नुकसान होऊ शकते.

MNS स्पष्ट झोनिंग, एक सुरक्षित वीज पुरवठा संरचना आणि इंटेलिजेंट मॉनिटरींग मॉड्यूल्स समाकलित करण्याची क्षमता देते, देखरेखीचा एकूण प्रणालीवर परिणाम होणार नाही याची खात्री करते.

4. महापालिका पायाभूत सुविधा

यामध्ये भुयारी मार्ग, विमानतळ, रुग्णालये, सांडपाणी प्रक्रिया प्रकल्प इ.

वीज पुरवठा स्थिरता ही पायाभूत सुविधांसाठी जीवनरेखा आहे, ज्यासाठी झोन ​​केलेले नियंत्रण आणि देखभाल केल्यानंतर जलद पुनर्प्राप्ती आवश्यक आहे. किरकोळ वीज खंडित होऊनही मनसे कार्यात्मक युनिट बदलण्याची परवानगी देते.

5. ऊर्जा आणि ऊर्जा उद्योग

पॉवर प्लांट सहाय्यक प्रणाली, पवन आणि सौर ऊर्जा वितरण प्रणाली आणि सबस्टेशनच्या कमी-व्होल्टेज बाजू. या परिस्थितींमध्ये सुरक्षा पातळी आणि सिस्टम विश्वासार्हतेसाठी उच्च आवश्यकता आहेत. मनसेची विभाजन केलेली रचना आणि ड्रॉवर-प्रकारची युनिट्स डिझाइन मानकांची पूर्तता करतात.
